小型钮子式BPT摇臂开关结构设计

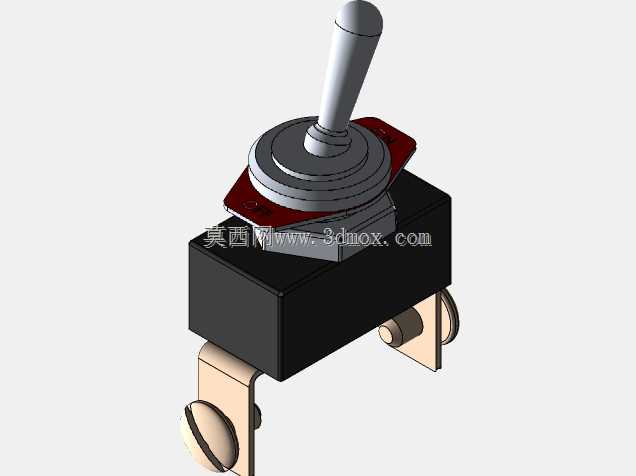

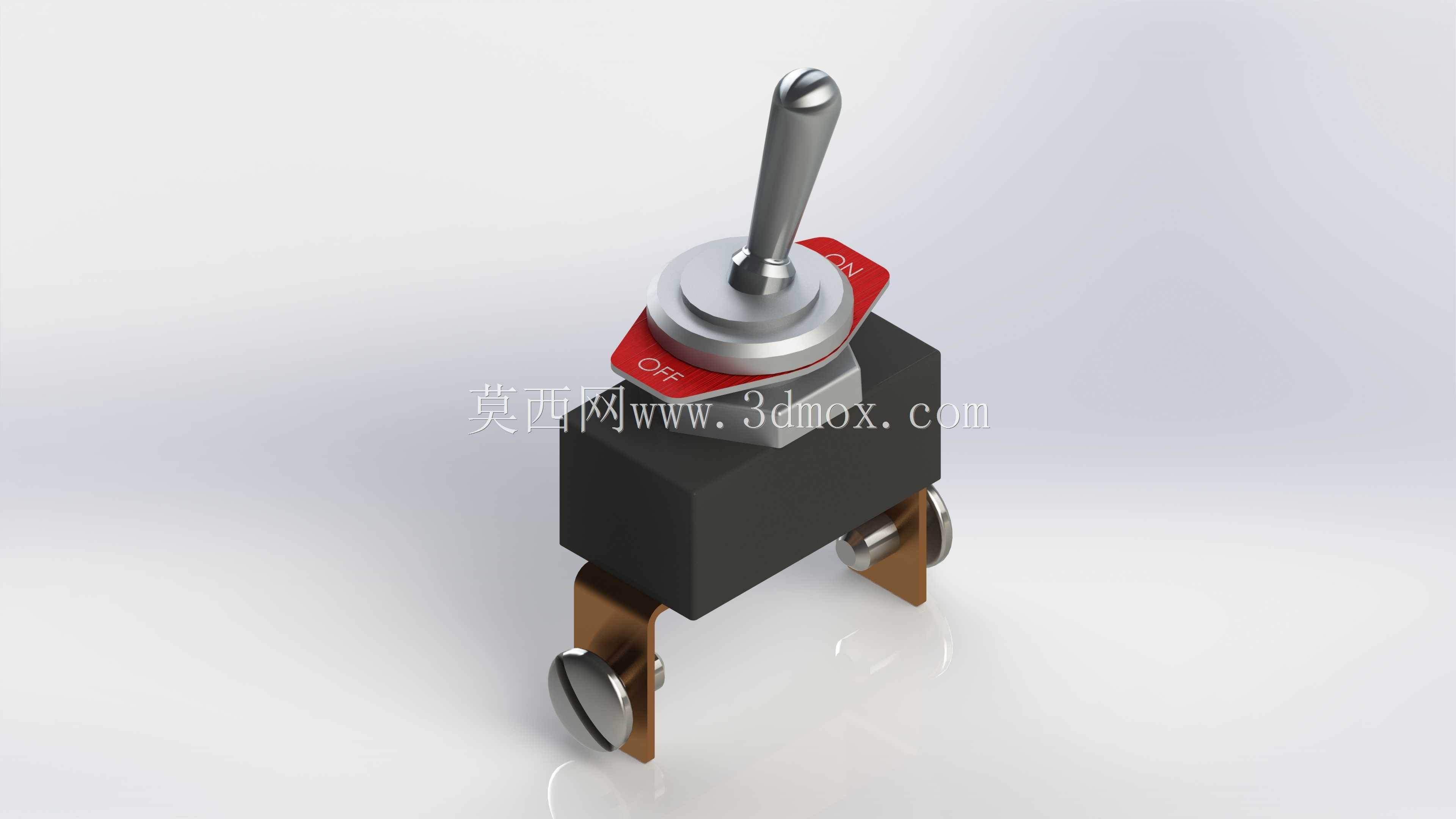

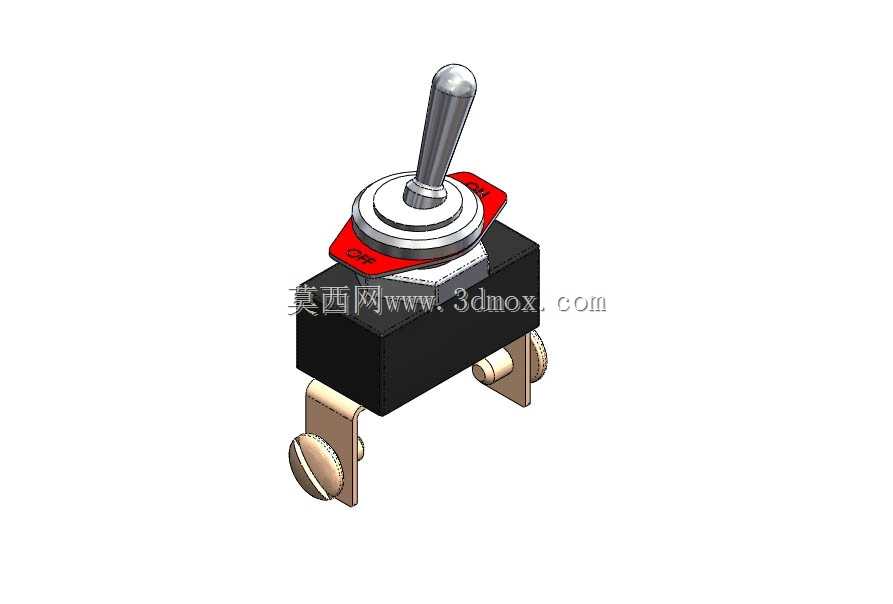

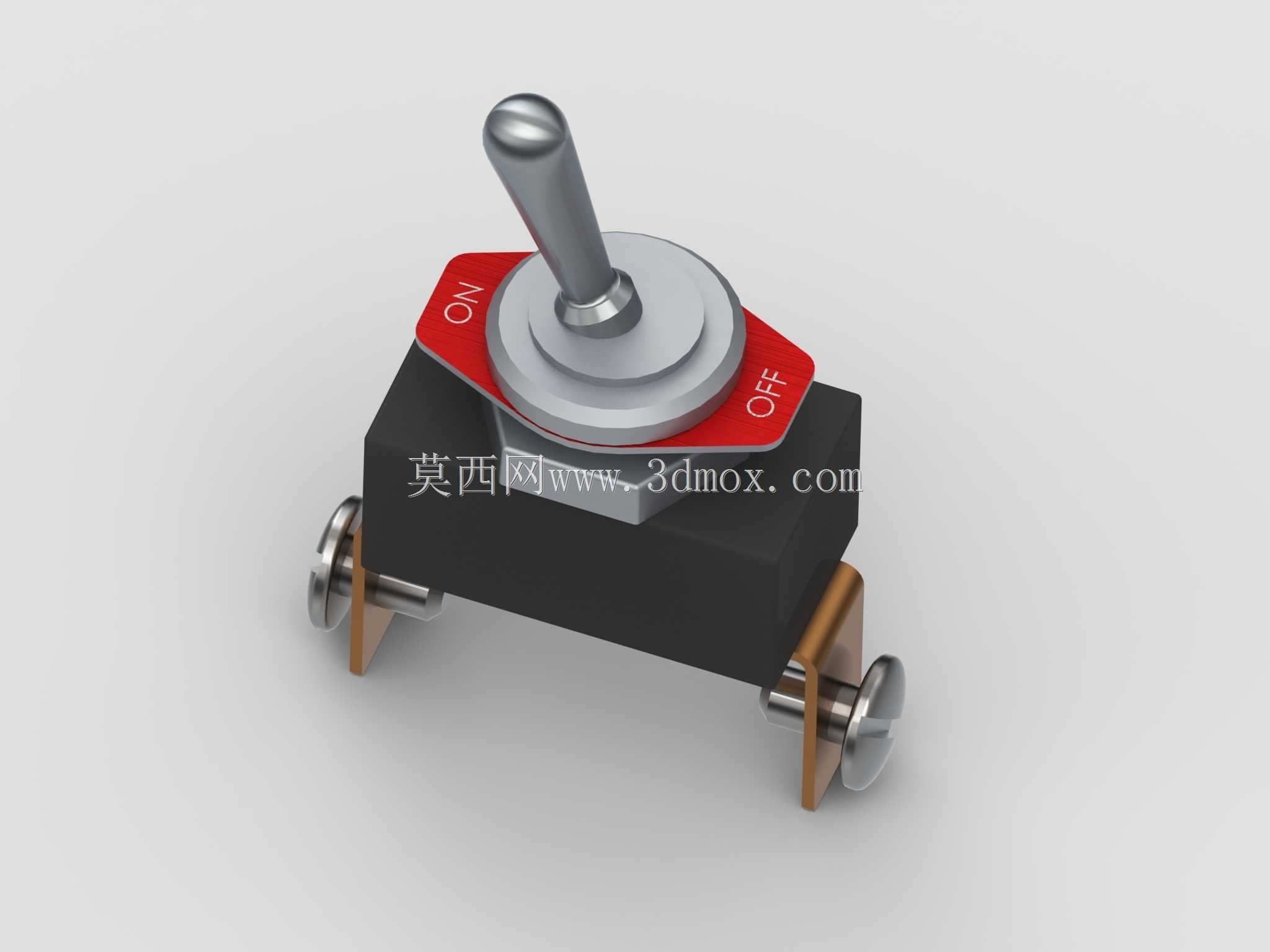

小尺寸摇臂开关在批量组装时最容易出现拨杆卡滞、档位虚位的问题，根源往往是底座与金属支架的配合公差没留够适配量，这款BPT开关的结构在这部分做了针对性的调整。黑色绝缘底座的安装槽位做了0.12mm的单边余量，既可以抵消注塑成型时的轻微缩痕，也能让铜质接线支架插装时不需要强行压入，避免支架受挤压变形导致引脚位置偏移，后续波峰焊时不会出现虚焊、连锡的隐患。拨杆底部的球形转动副没有做整圆包裹，而是留了三分之一的开放缺口，装配时不需要把金属拨杆强行压入塑料衬套，减少衬套被撑裂的风险，同时转动时的摩擦阻力控制在0.8-1.2N之间，拨动手感清晰不会出现松垮晃动感。顶部的红底标识片做了下沉式嵌装，边缘和金属压盖齐平，不会因为长期拨动摩擦导致标识字符磨损脱落，ON和OFF的标识位置刚好对应拨杆的两个极限摆动角度，用户操作时不用低头看档位也能凭拨杆倾斜角度判断通断状态。两侧的接线引脚做了滚花处理，焊线时锡层可以附着在滚花纹路里，拉扯导线时不会出现引脚和导线脱开的问题，引脚伸出底座的长度控制在3.2mm，刚好适配常规PCB板的通孔焊接深度，不会因为引脚过长导致焊盘背面堆锡过多。底座底部的定位凸台做了不对称设计，插装到PCB板时可以防呆，不会出现装反导致接线逻辑错误的问题，凸台高度0.8mm，焊接时可以让底座和PCB板之间留出均匀的缝隙，方便助焊剂挥发避免残留堆积在开关底部。金属压盖和底座的配合采用卡扣加铆点的双重固定，不需要额外打螺丝固定，总装工序可以减少一个锁付步骤，压盖边缘做了圆角处理，组装工人拿取时不会被锐边划伤，也不会刮伤周边的线材绝缘层。拨杆的顶端做了圆弧球面处理，手指拨动时接触面积更大，长期操作不会硌手，金属表面做了镀镍处理，既可以防锈也能减少手指汗液对金属表面的腐蚀，长期使用不会出现氧化发黑的问题。
