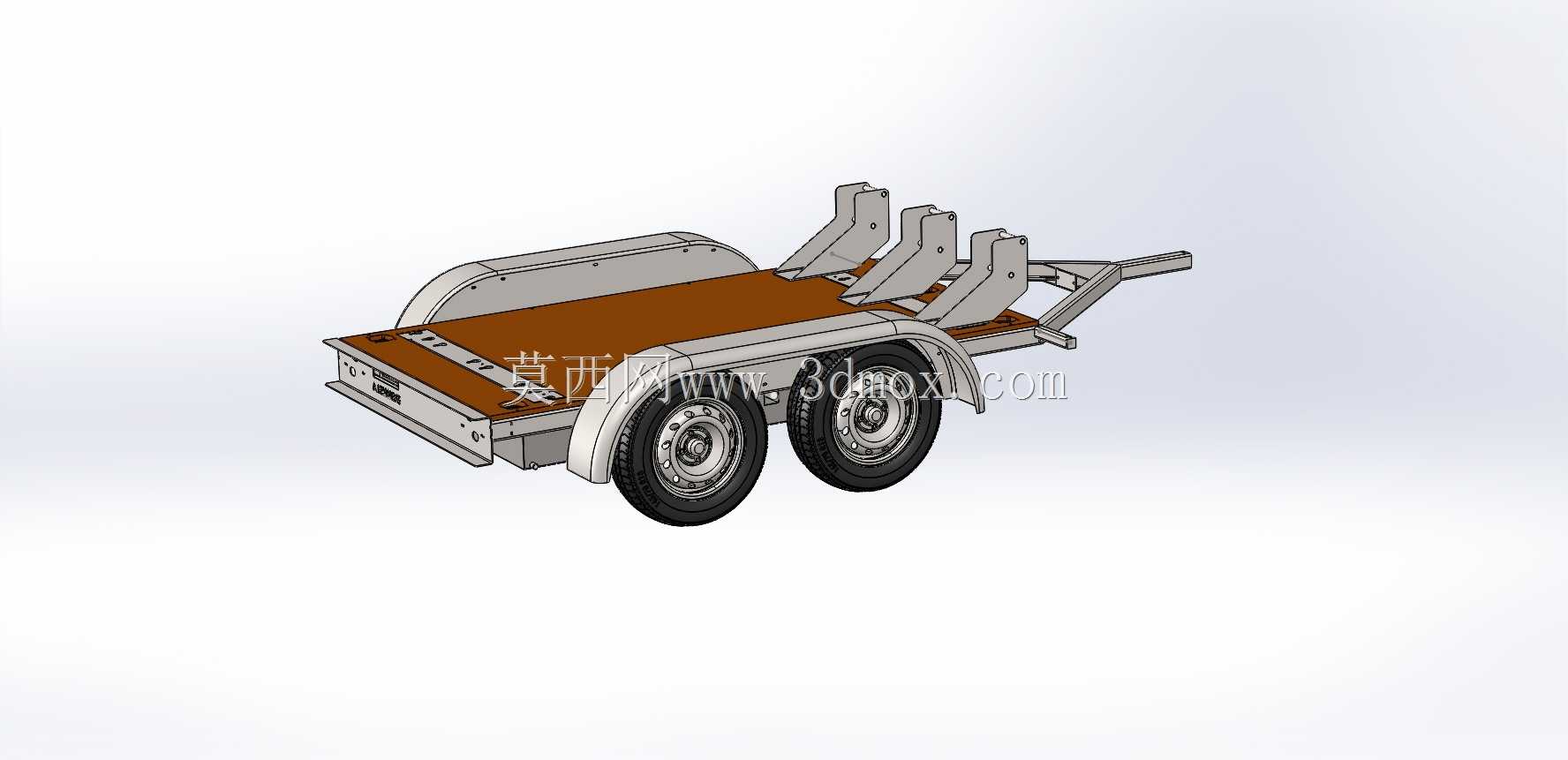

激光切割拼装式摩托拖挂承载架

小批量定制拖挂架的加工环节，最容易踩的坑是非标曲面折弯的公差累积，不少自制拖架用整板弯折做主梁，折弯角度偏差超过1.5度就会导致挂接点错位，上路行驶时出现摆震隐患。这套拖挂结构完全放弃了大弧度弯折的主梁设计，所有承载构件都拆分为平面切割件，数控激光下料的精度能控制在±0.1mm以内，不需要额外做折弯工装，普通作坊拿图就能直接切料加工。

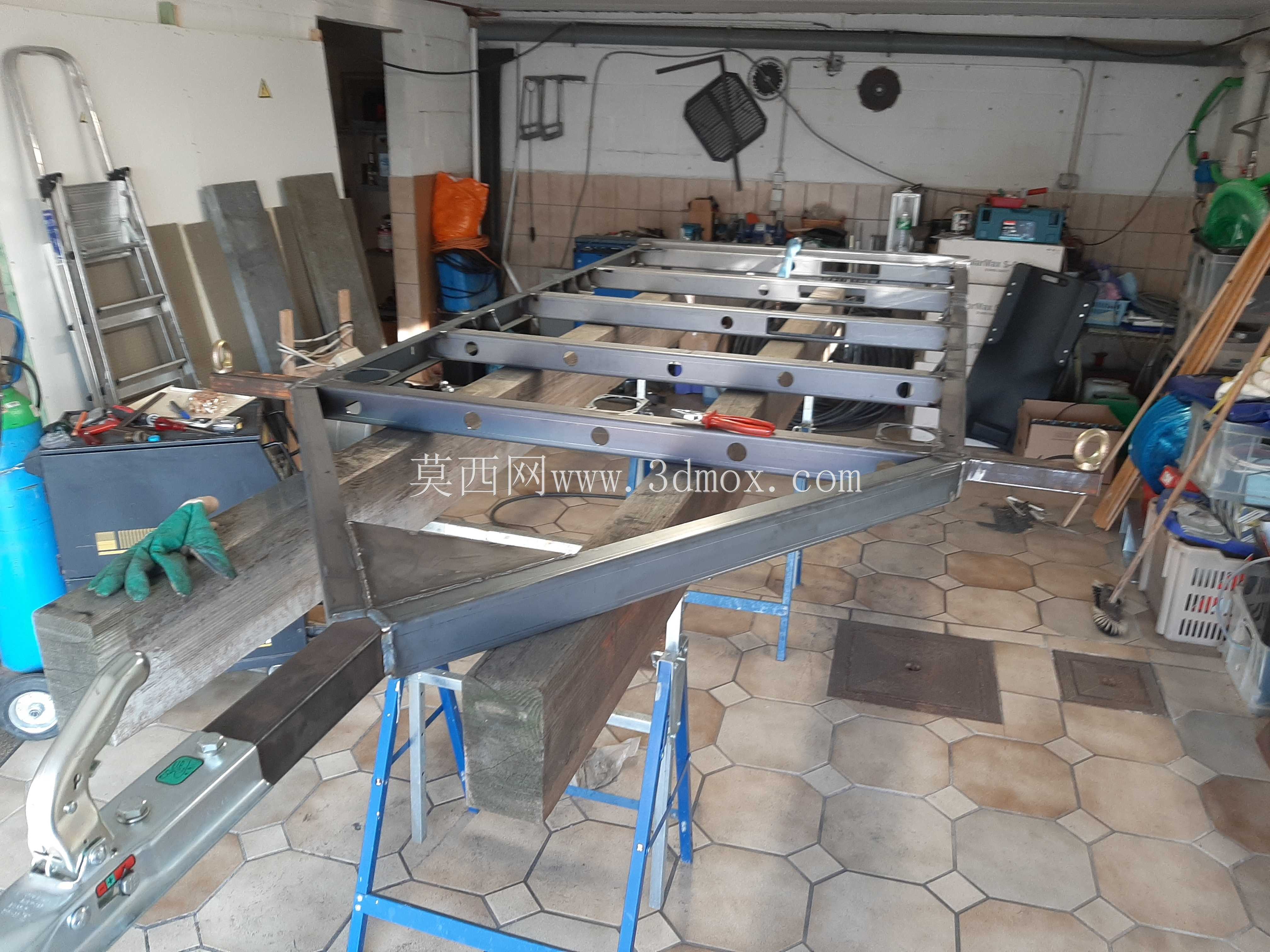

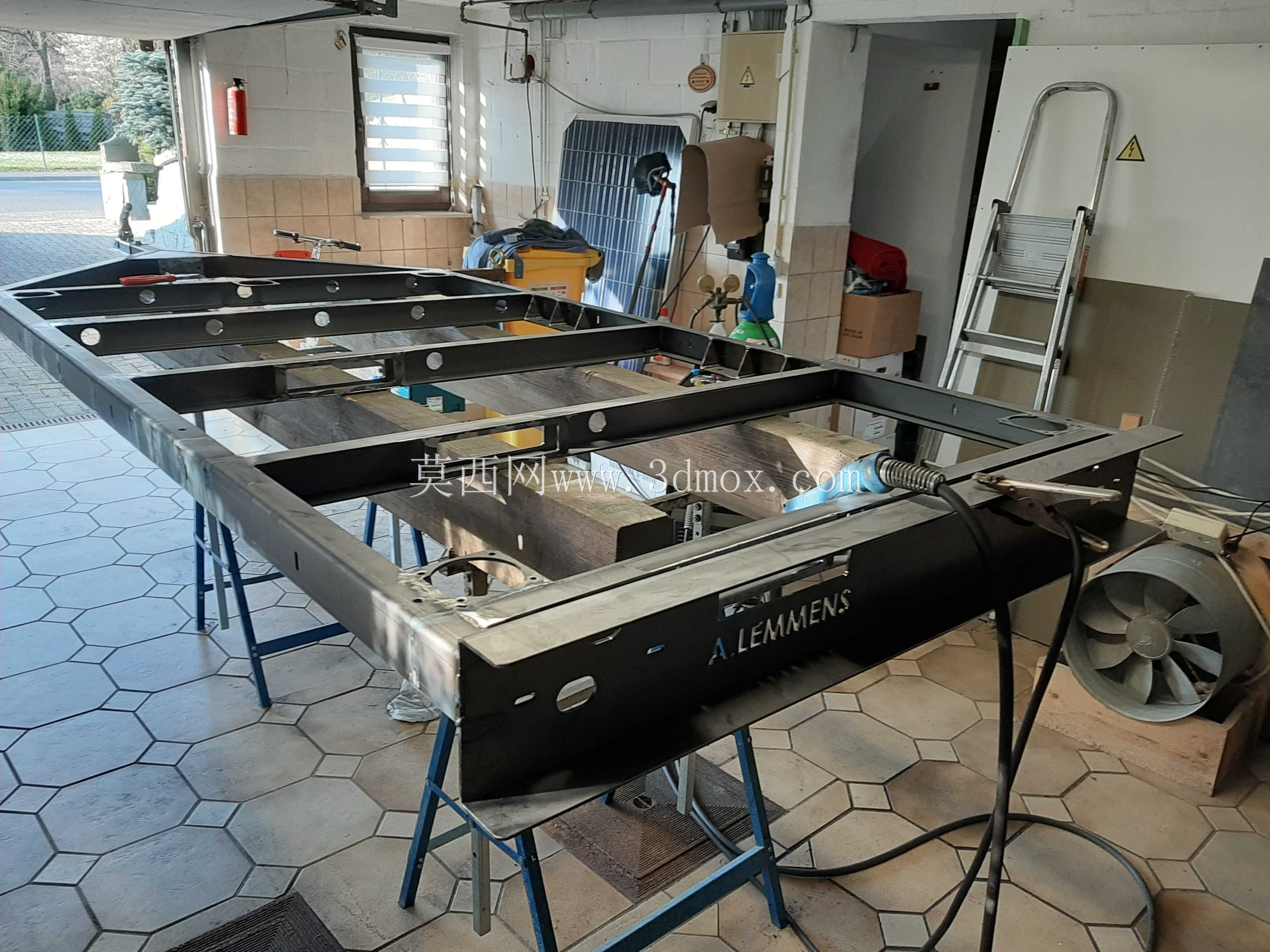

构件拼接处全部采用止口定位设计，每段方管连接位都预留了0.2mm的装配间隙，焊接时不需要工人反复对齐尺寸，卡入止口就能直接点焊固定，哪怕是新手焊工也能把整体形位公差控制在合格范围内。主梁与挂接臂的连接位特意加了双层贴板补强，没有采用常见的单面焊接结构，避免长期颠簸后焊道出现应力开裂，贴板与主梁的接触面做了铣平处理，装配时不需要打磨焊渣就能完全贴合，减少了虚焊的可能性。

轮轴安装位的支撑板采用对称式布局，两块支撑板的安装孔采用一次装夹切割成型，不存在同轴度偏差，后期安装轮毂时不需要额外镗孔修正，穿入轴杆就能直接锁紧紧固件。拖架的侧边护栏也采用分体插接结构，不需要弯管设备，切割好的平板件插接到主梁预留的槽位内，点焊后就能形成足够的防护强度，运输时还能把所有构件打平包装，比弯折成型的成品架少占三分之二的物流空间。

所有外露的连接棱边都做了45度倒角切割，没有尖锐的毛刺飞边，后期做喷塑处理时不会出现积粉死角，漆面附着力比直角构件高不少。挂接环的安装座特意设计成可更换结构，磨损后不需要切割整个主梁，拧下固定螺栓就能替换新的挂接件，后期维护成本比一体式结构低六成以上。构件上的减重孔不是随意开设的装饰孔，全部沿着主梁的应力走向排布，在不降低整体承载强度的前提下，把整套拖架的自重控制在了合理区间，不会给摩托后轮增加过多的负载压力。
