冲浪板喷气机弯管喷射结构

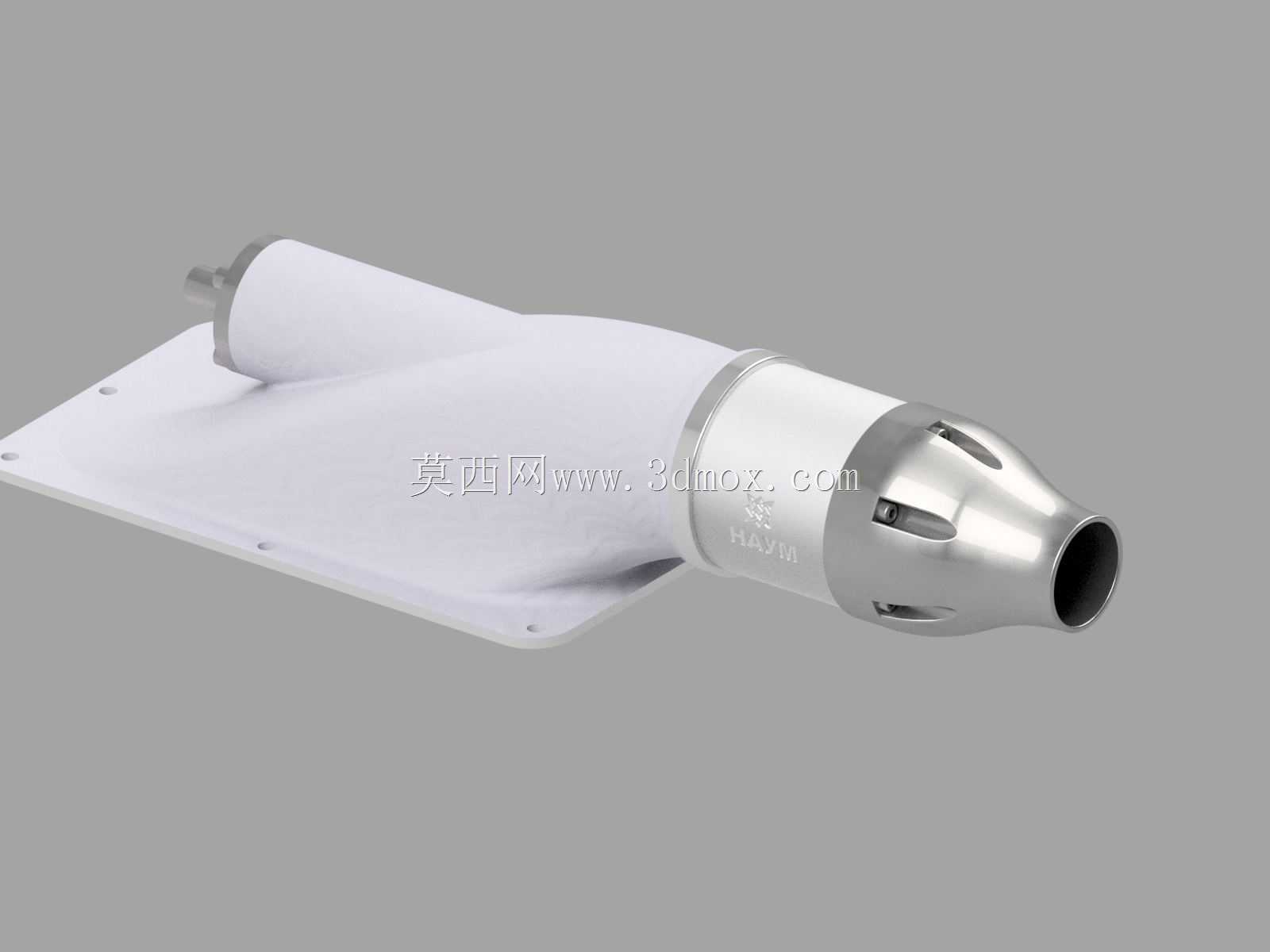

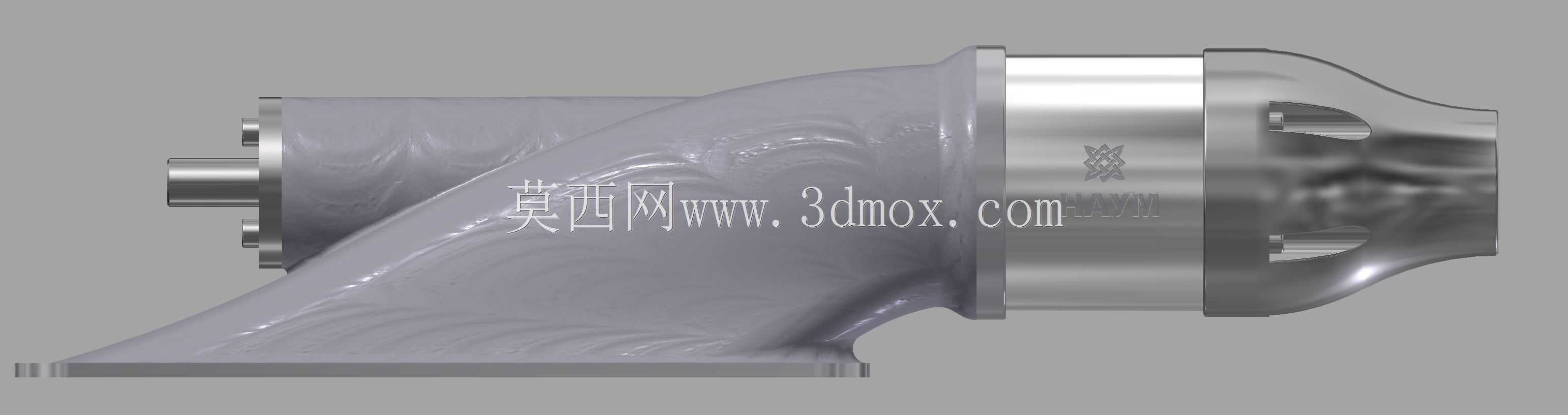

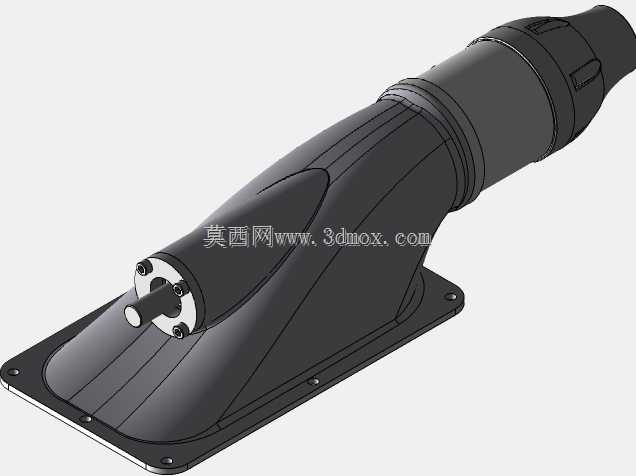

流体喷射类部件的加工痛点始终集中在变径弯腔的内壁粗糙度控制上，这款冲浪板配套的喷气机喷射端结构，在曲面过渡段做了针对性的曲率收放调整，完全避开了常规弯管加工时容易出现的流道涡旋死角。弯管外侧的加厚壁面不是均匀堆料，而是顺着流体冲击的应力分布做了梯度厚度变化，靠近法兰连接端的壁厚比出口端厚出1.2毫米，刚好抵消高压水流持续冲刷带来的壁面疲劳损耗，不需要额外增加加强筋就可以满足长时间满负荷工况的强度要求。和动力段对接的法兰端面没有做常规的全平面密封设计，而是在内圈预留了0.3毫米的环形密封槽，装配时O型圈可以完全嵌入槽内，不会因为对接时的错位出现密封件被剪切破损的隐患，法兰上的三个定位销孔位置度公差控制在0.02毫米以内，现场装配时不需要反复调整对位，直接推入就可以完成同轴度校准。出口端的导流槽不是等距排布，靠近弯管内侧的导流片角度比外侧大3度，刚好抵消弯管段流体因为离心力出现的流速分布不均问题，喷射出去的水柱不会出现偏散的情况，能把动力端输出的水压利用率提升近一成。金属段和弯管段的衔接位置做了圆弧过渡，没有尖锐的直角接缝，不管是采用铸造成型还是五轴铣削加工，都不会出现应力集中的开裂点，后续做表面阳极氧化处理时，药液也不会在接缝位置残留造成腐蚀隐患。外露的金属表面做了细微的防滑纹理处理，不是单纯为了装饰效果，日常维护拆卸时即使沾了水也不会出现打滑脱手的情况，纹理的深度控制在0.15毫米，不会因为纹理过深积存泥沙杂质。整个结构没有多余的冗余设计，每一处曲面的曲率变化、每一个壁厚的调整、每一处公差的设定，都对应实际使用中会遇到的具体问题，没有为了视觉效果增加不必要的加工难度，拿到图纸后不管是小批量定制加工还是做样机测试，都不需要再做额外的结构调整，完全可以直接落地生产。
