封闭式框架结构桌面级FDM打印设备

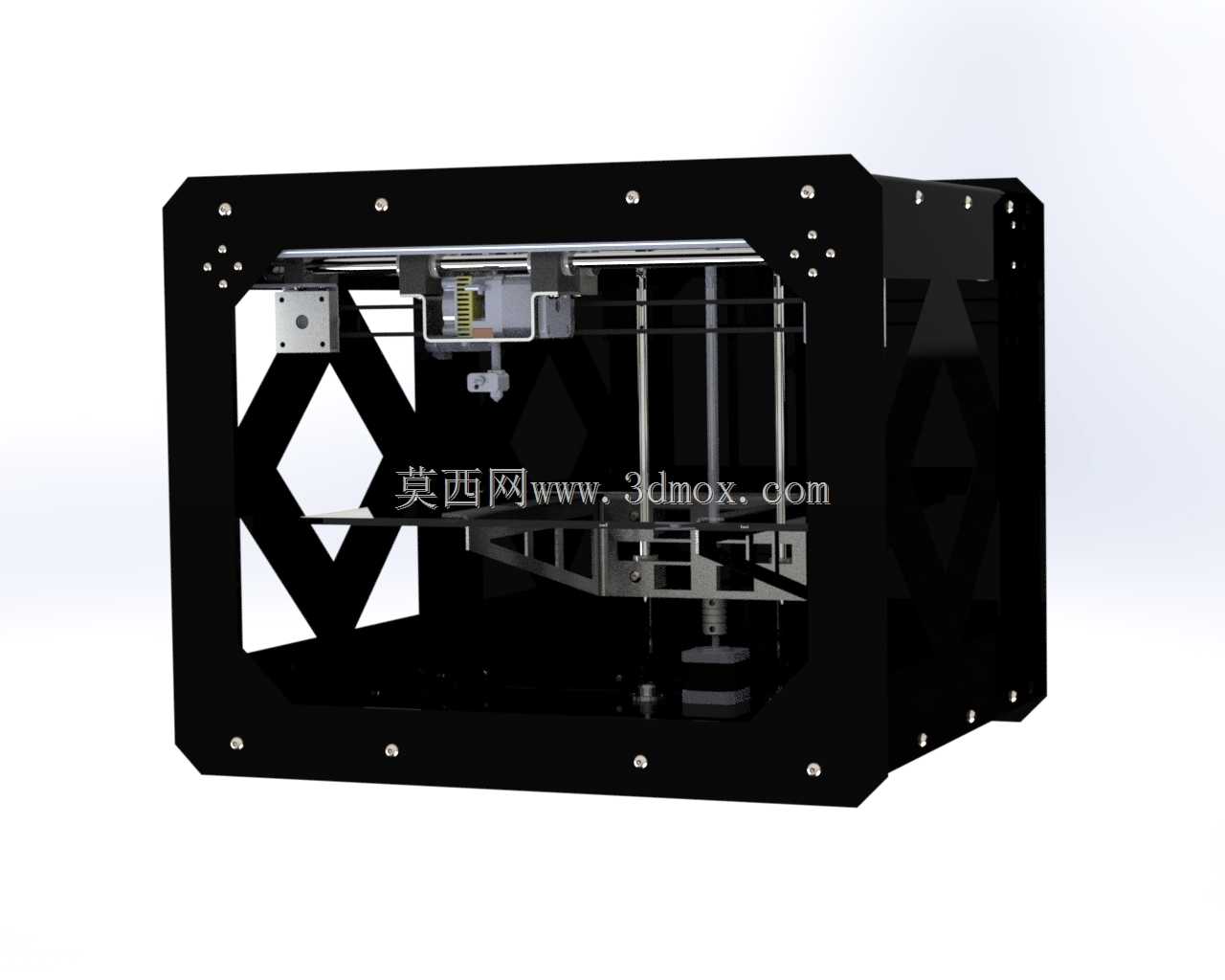

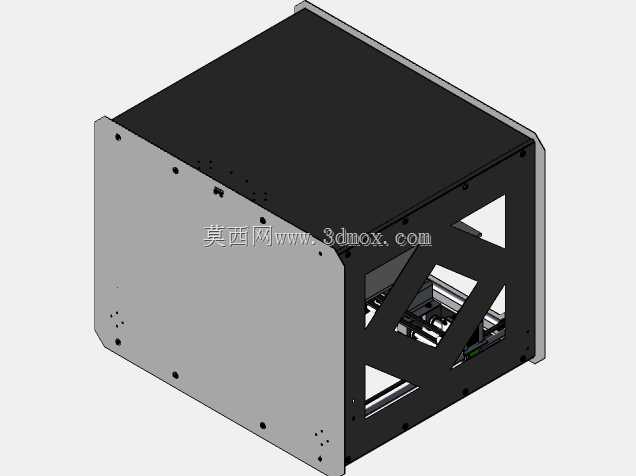

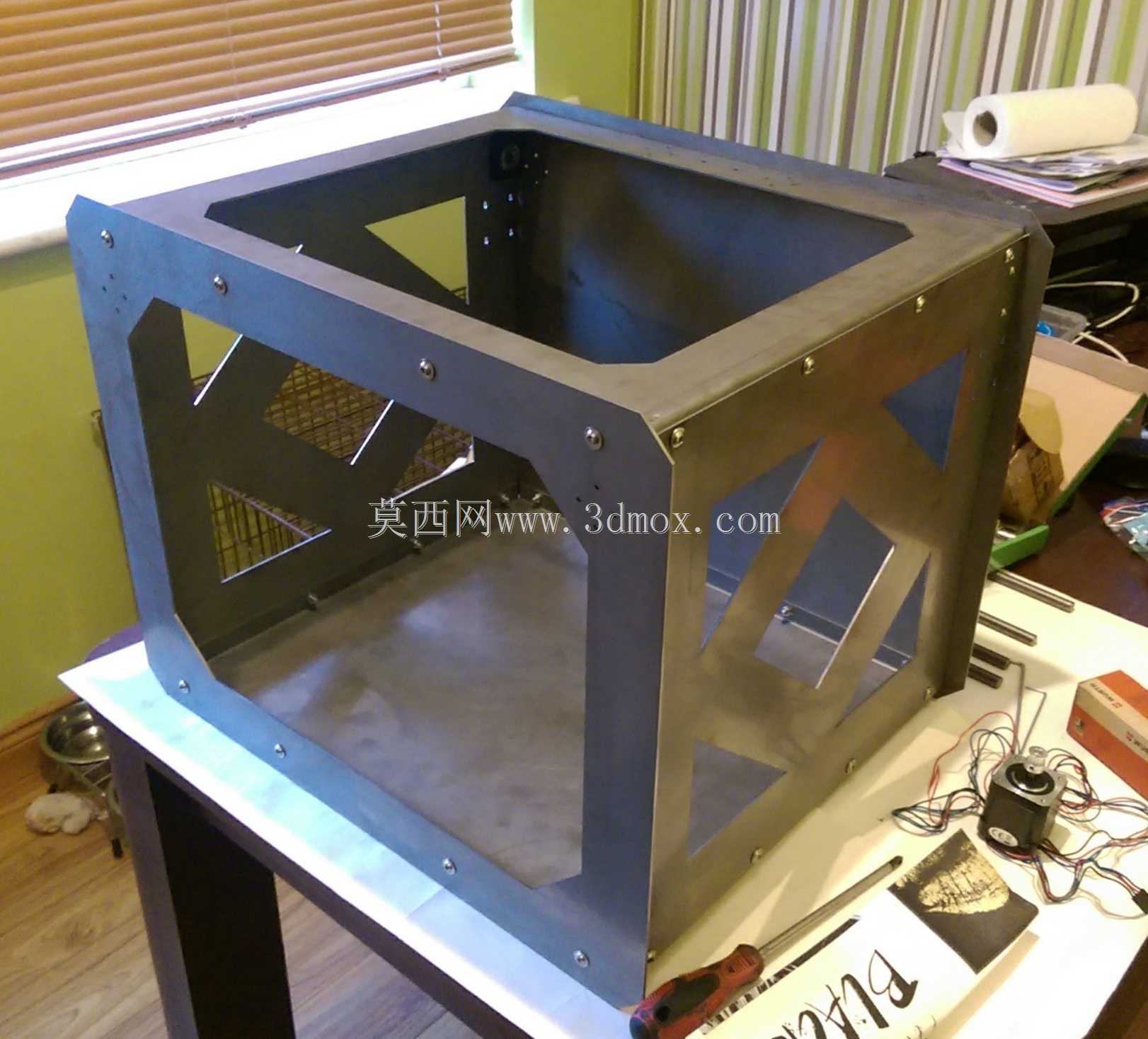

桌面级FDM设备长期存在框架共振导致打印层纹偏移的加工痛点，这款封闭式菱形镂空框架的设计，刚好针对小尺寸桌面设备的刚性不足问题做了针对性调整。黑色框架板材采用镂空菱形格的构型，没有为了追求外观做多余的曲面装饰，每一处镂空位置都刚好避开了丝杆、光杆的安装固定点，板材拼接处的沉头孔位预留了0.2mm的装配公差，既保证拼接后框架的整体垂直度，又不会因为过定位导致安装时板材翘曲变形。

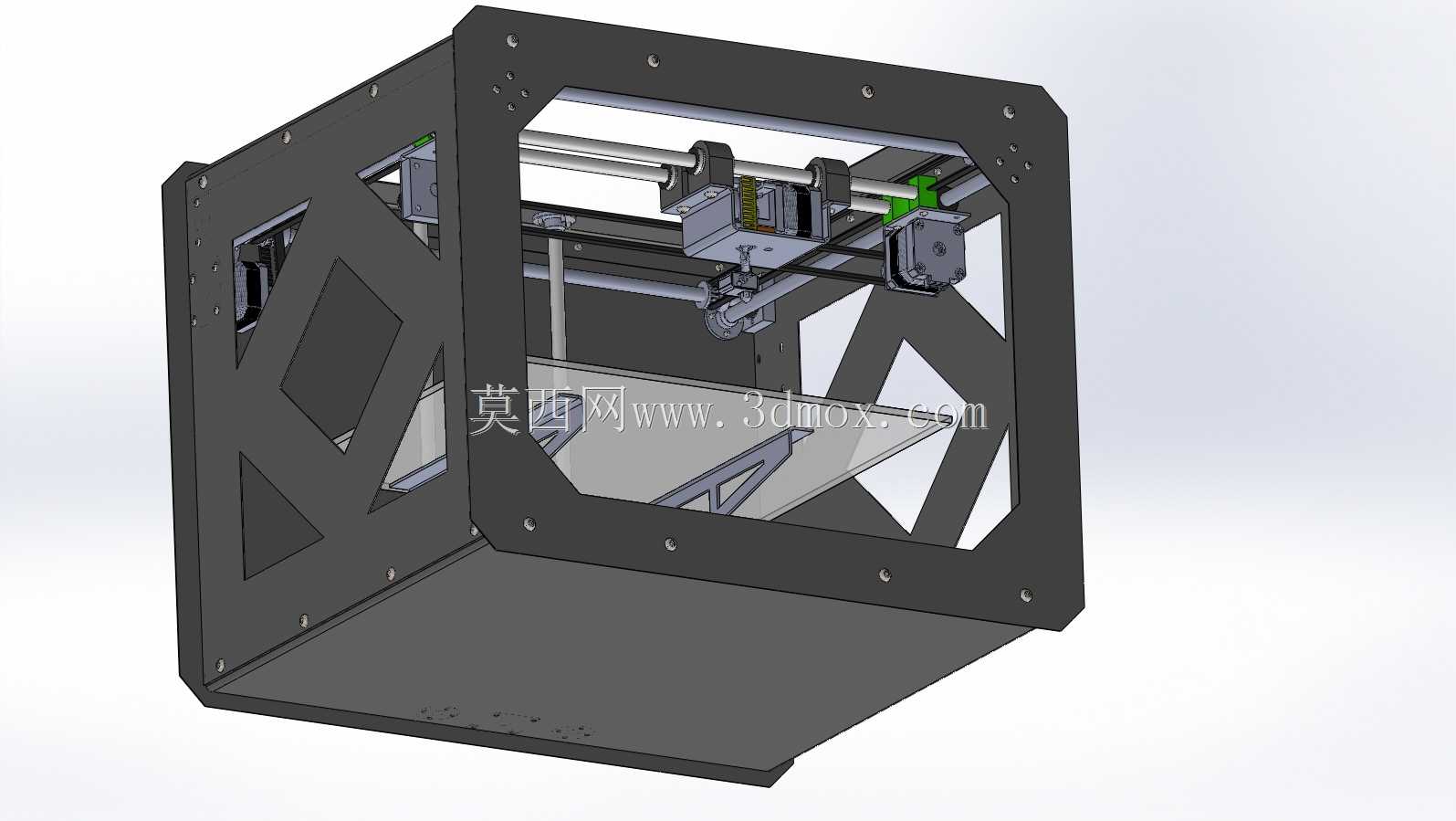

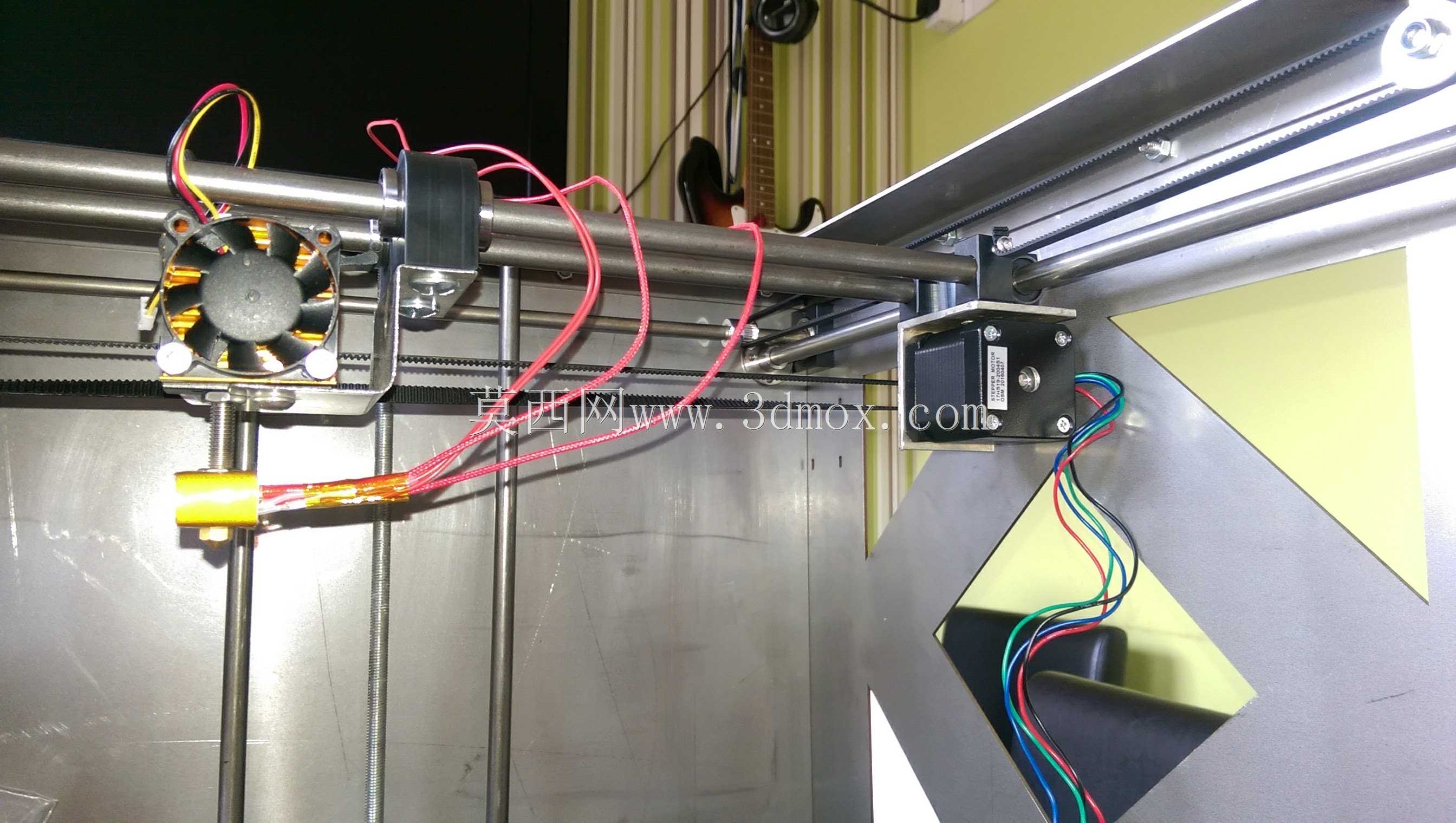

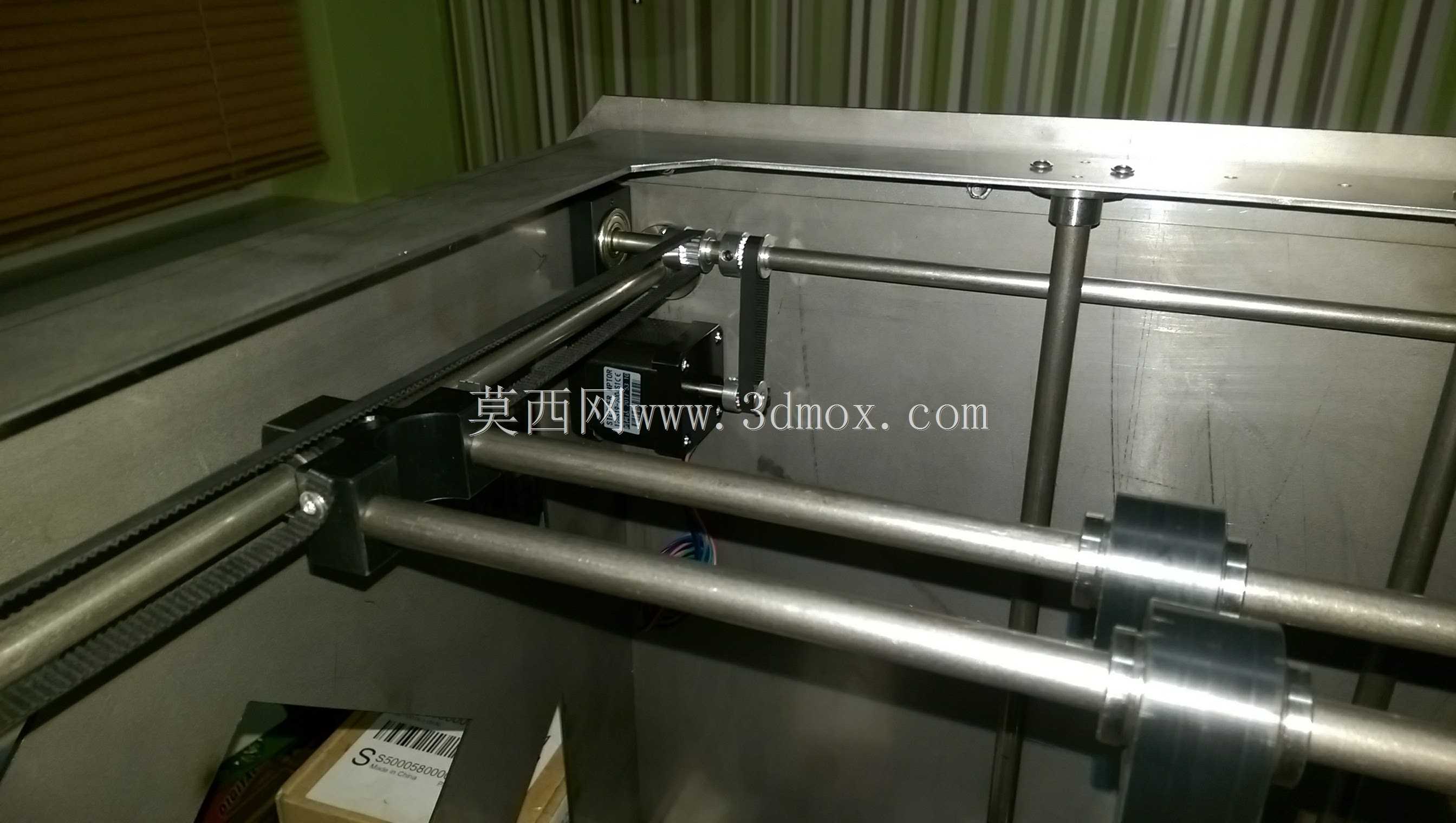

设备内部的Z轴传动采用双光杆导向搭配单丝杆驱动的布局，光杆固定座直接锁附在框架上下端的实心板材区域，避开了镂空位置的受力薄弱区，打印平台的托架采用轻量化镂空设计，在保证平台平面度支撑强度的前提下，尽可能降低Z轴升降的负载，减少丝杆长时间运行的磨损量。X轴的传动组件直接横跨在框架上部的实心安装梁上，挤出机构的走线槽沿着框架内侧的预留卡槽布置，不会在打印过程中和运动部件产生剐蹭，避免走线干涉导致的打印错位问题。

框架前部的大开口设计没有采用全透明封板，而是保留了足够的操作空间，打印中途更换耗材、清理喷嘴残留时不需要大幅度探身，手部操作空间刚好覆盖喷嘴和平台的全部工作区域。框架侧面的镂空区域既可以减轻设备整体重量，又能形成自然的空气对流通道，打印PLA耗材时不需要额外加装散热风扇就能保证模型冷却效率，打印ABS耗材时也可以临时加装侧封板维持腔体内温度，不需要改动原有框架结构。

所有运动部件的安装基准面都和框架板材的加工基准保持统一，组装时不需要额外做基准校准，只需要按照孔位锁附螺丝就能保证三轴的垂直度，降低了普通用户的组装调试难度。打印平台的调平螺母隐藏在托架下方，不会因为落灰或者耗材碎屑卡住调节螺纹，日常维护只需要擦拭平台表面就能完成清洁，不需要拆解框架结构。挤出机构的安装座预留了通用的升级孔位，后续更换不同规格的挤出头或者加装自动调平传感器时，不需要重新打孔或者修改框架结构，适配多数桌面级打印设备的通用升级配件。
