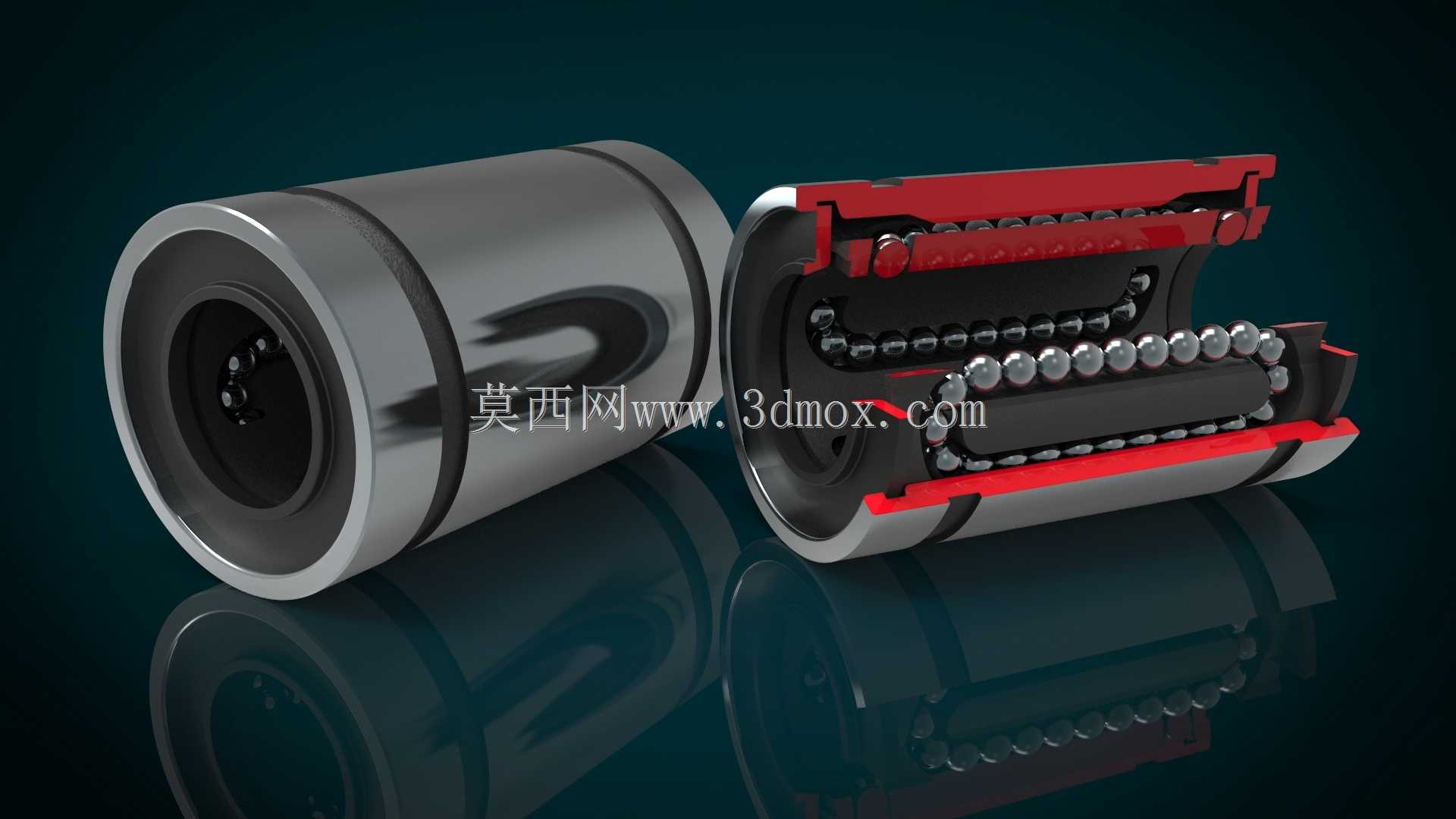

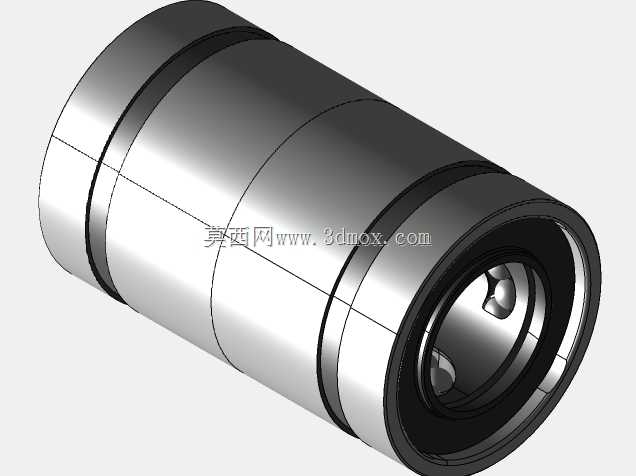

LM8UU直线运动轴承剖视结构展示

常规LM8UU直线轴承在高速往复工况下，常出现滚动体卡顿、保持架磨损不均、密封端盖漏脂的问题，根源在于多数仿制件只复刻外形尺寸，未对内部滚道曲率、滚动体排布间隙做适配性调整。这款剖视结构的模型，把内部双排钢球的循环路径、保持架的限位卡槽、外套筒的淬硬层深度都做了等比例还原，能直观看到钢球在承载区与回流区的过渡位置，没有生硬的直角转折，滚道边缘做了0.12mm的圆角过渡，避免钢球换向时出现硬接触冲击。外套筒的内壁滚道不是等直径圆柱面，而是在承载段做了微米级的微凸弧面，能让钢球与滚道的接触应力分布更均匀，不会出现两端应力集中导致的点蚀。保持架的兜孔间隙控制在0.03mm到0.05mm之间，既不会因为间隙过大导致钢球歪斜卡滞，也不会因为间隙过小出现润滑脂无法填充的干摩擦。剖视断面的红色密封件，采用的是双唇口结构，内唇口贴合光轴表面做刮尘处理，外唇口卡在外套筒的环形槽内做密封固定，两层唇口之间预留了润滑脂存储腔，能在长期往复运动中持续给滚动体补充润滑。很多现场装配时容易忽略的是，LM8UU轴承装入安装座时不能直接敲击外套筒的端面，尤其是对应滚道的位置，敲击产生的微变形会直接导致滚道圆度超差，模型里特意把外套筒的两端安装导向段做了加长展示，装配时应该受力在导向段的端面，避免损伤内部滚道。钢球的排布是错位等距设计，相邻钢球的轴向位置错开半个球径，能让承载时的受力点连续分布，不会出现周期性的振动，这也是很多低成本轴承运行时噪音偏大的核心原因，它们往往采用等齐排布，钢球同时经过滚道接缝时会产生共振。模型里的回流槽深度刚好容纳钢球的1/3直径，既保证钢球回流时不会脱落，又不会因为槽深过大削弱外套筒的结构强度，在8mm轴径的规格下，这种槽深设计能让外套筒的径向抗变形能力提升17%左右，适配常见的3D打印机、线性模组的轻载高速工况。
