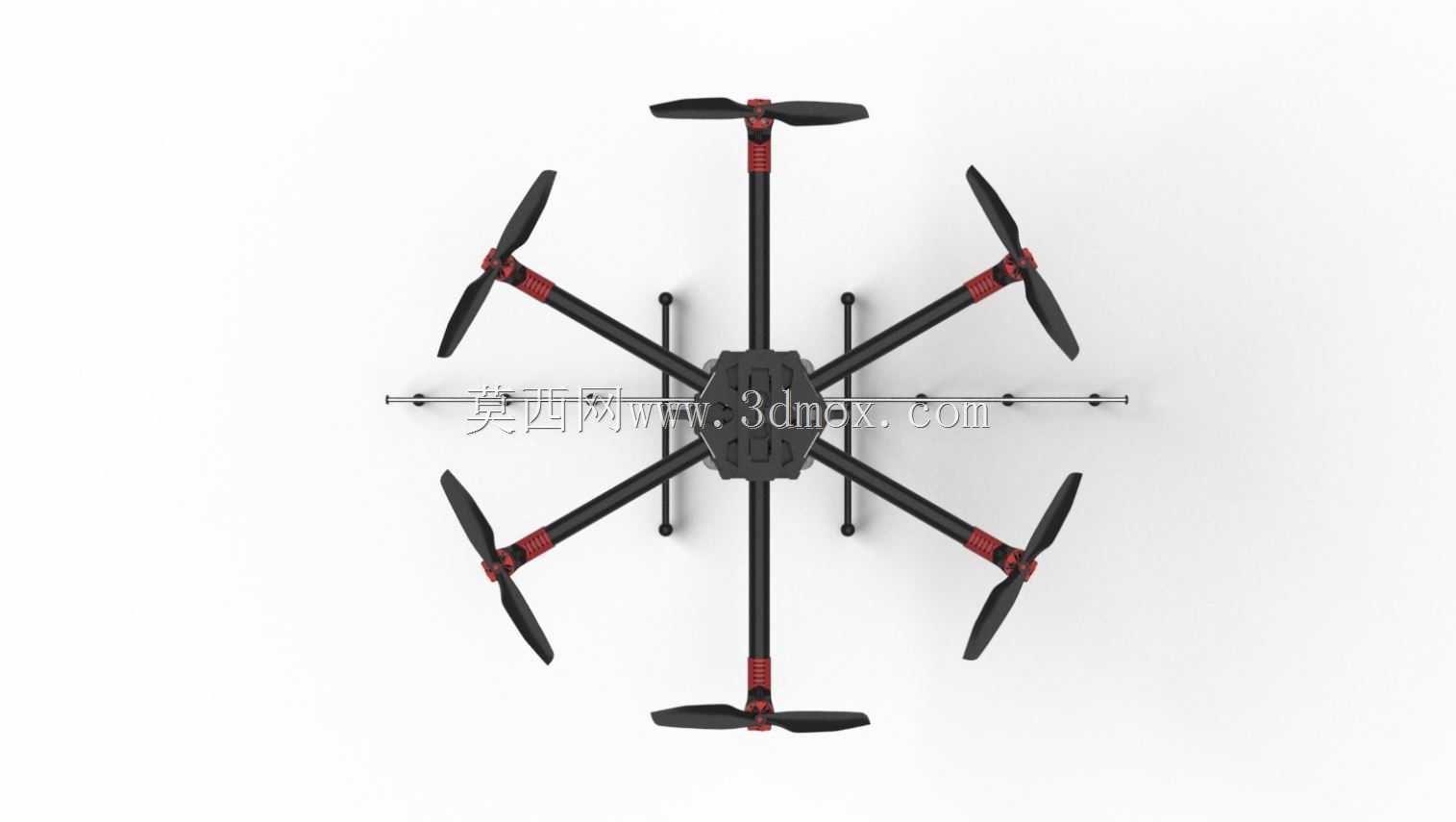

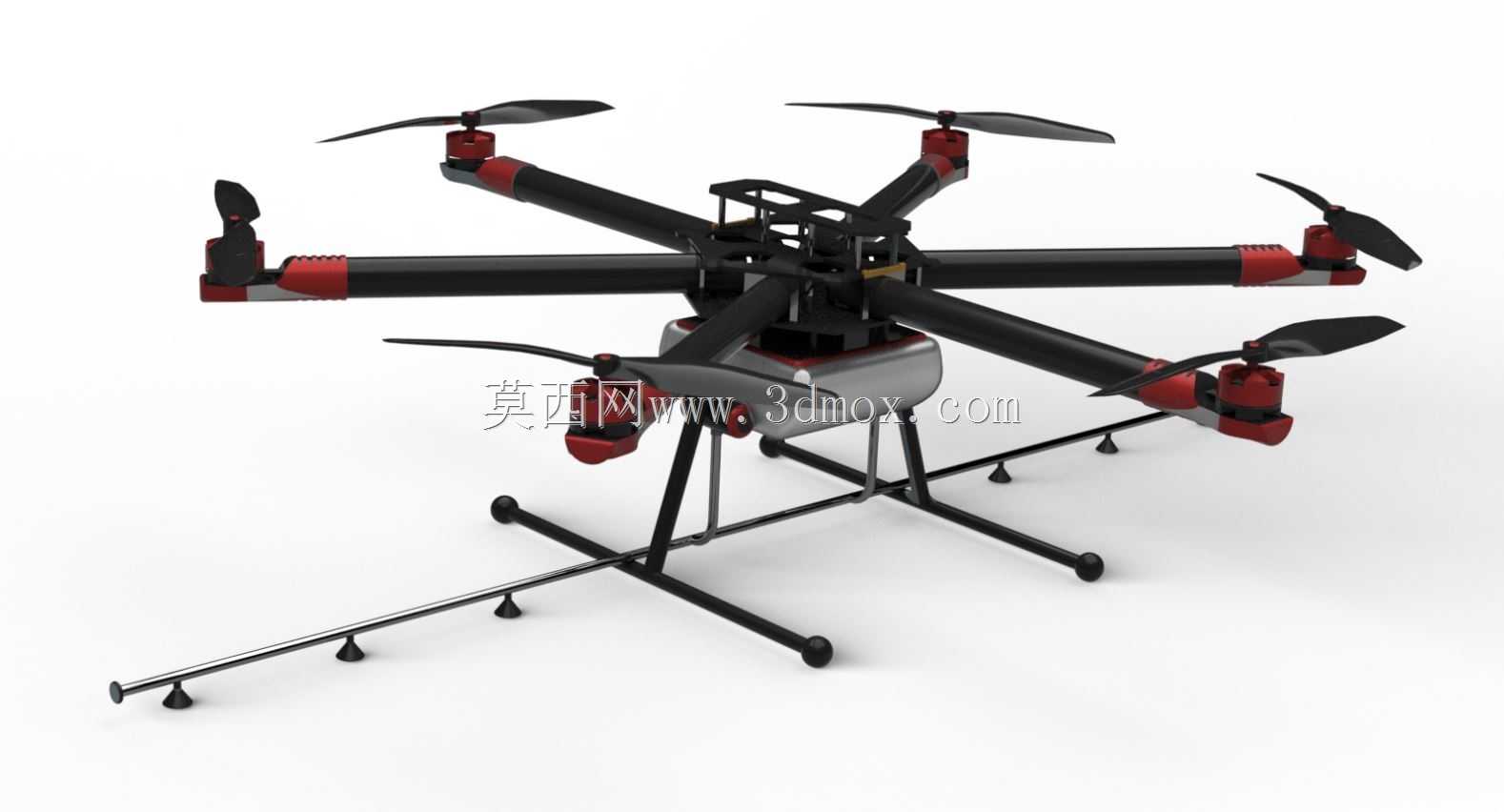

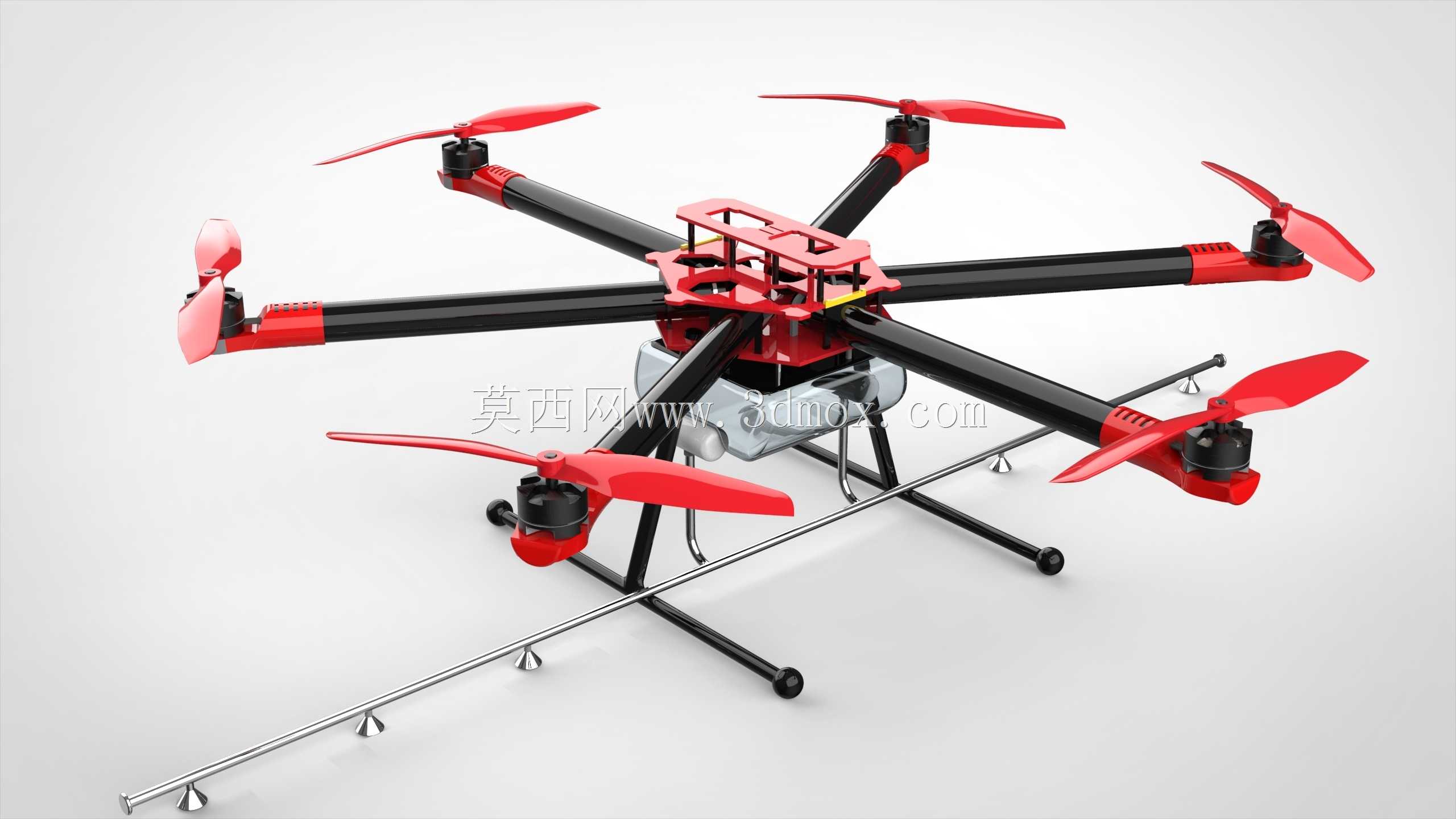

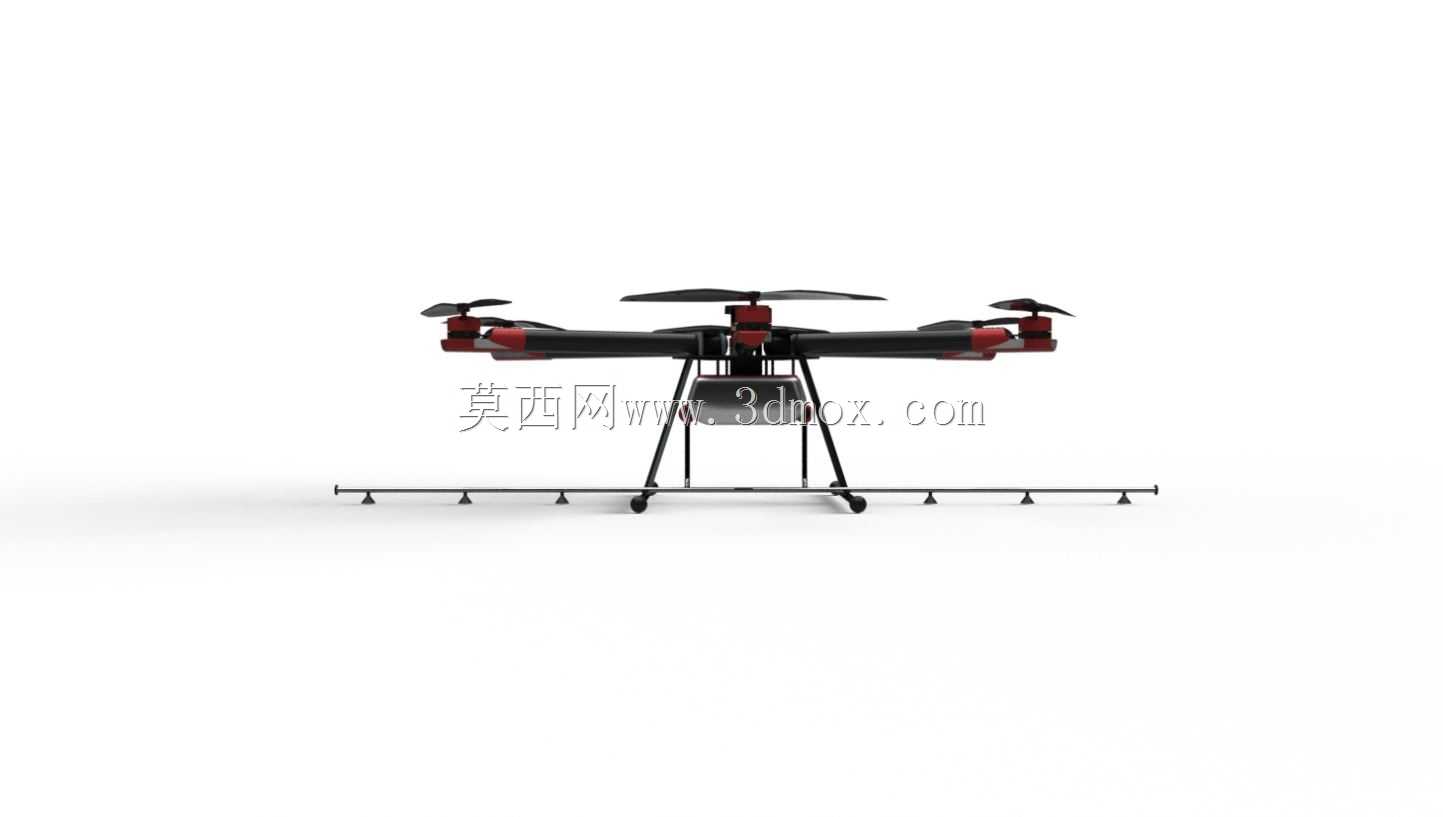

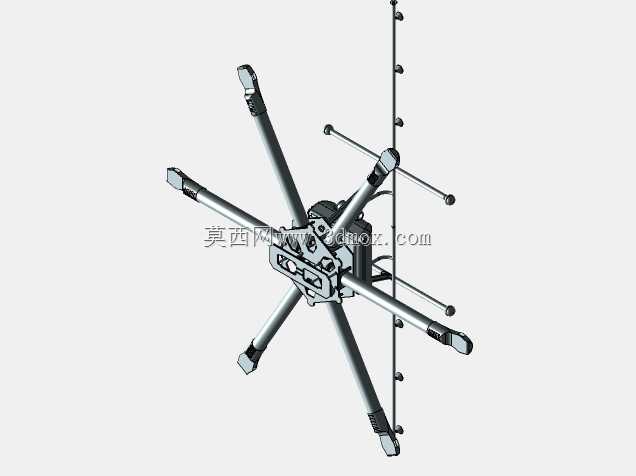

六旋翼农用植保喷洒无人机结构设计

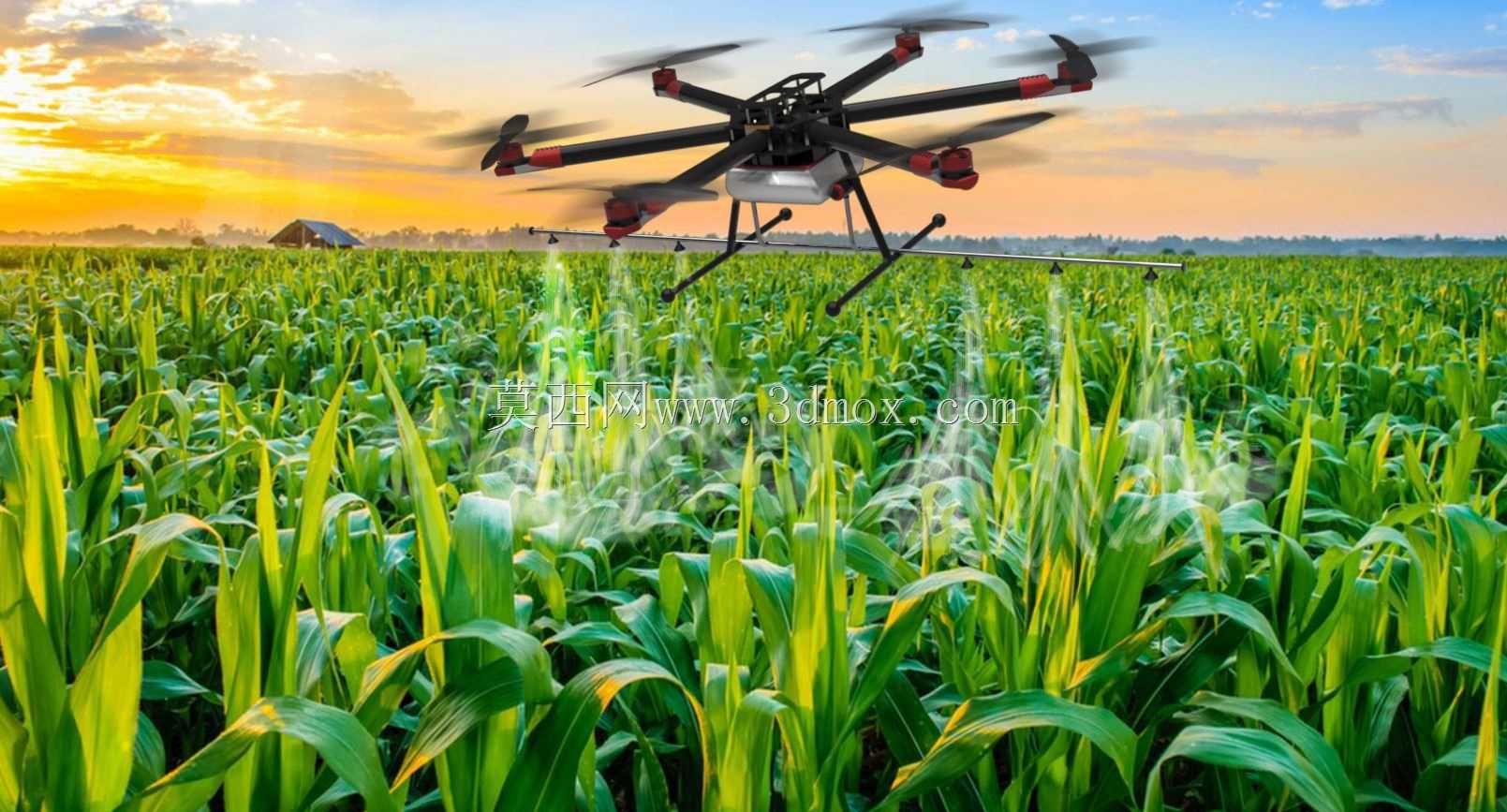

田间作业时植保无人机常面临药箱载荷波动带来的机架震颤问题，这款六旋翼构型的设计从加工适配角度做了不少针对性调整。机臂采用碳管与注塑端座的组合结构，端座和中心板的连接位预留了0.12mm的公差带，既保证碳管插入后不会出现旷量，又不会因为过盈量太大导致装配时碳管开裂，批量加工时端座的定位孔直接用模内注塑成型，省去后续二次钻孔的工序，同轴度误差能控制在0.05mm以内，旋翼转动时的动平衡调试工作量能减少近四成。下方的喷洒喷杆没有直接固定在机臂上，而是通过两个弹性卡箍挂载在起落架的横向支撑杆上，喷杆上的喷头安装座做了腰型孔设计，实际作业时可以根据不同作物的垄距调整喷头间距，卡箍内侧贴了3mm厚的丁腈橡胶垫，既能抵消飞行时的高频振动避免喷头松动漏液，又能在喷杆碰到田间障碍物时产生小幅位移卸力，不会直接掰断喷杆结构。起落架的支脚末端套了尼龙防滑帽，落地时哪怕是在湿润的田埂上也不会打滑侧翻，支杆和中心底座的连接位做了加强筋过渡，满载6升药液降落时的冲击载荷能顺着加强筋分散到整个中心板，不会出现支杆根部断裂的问题。中心板上层的飞控安装位做了镂空隔振设计，四个安装柱都套了硅胶减震球，机臂传递过来的电机振动经过两层减震结构过滤后，飞控的姿态传感器采样精度不会受影响，哪怕是在阵风环境下作业，飞行姿态的修正延迟也能控制在合理范围内。药箱挂在中心板正下方的卡槽里，卡槽边缘做了倒圆角处理，药箱装入后不会和硬边摩擦导致箱体磨破漏药，卡槽的卡扣采用快拆结构，加药或者清洗药箱时不用拧螺丝，单手就能完成拆卸，田间转场时的效率提升很明显。旋翼的电机座和机臂端座采用一体注塑成型，没有额外的拼接缝隙，雨天作业时药液或者雨水不会渗进连接缝隙腐蚀内部的接线，电机座的散热槽顺着飞行方向开设，飞行时的迎面气流能直接带走电机工作产生的热量，连续作业两个小时电机温度也不会超过阈值。
