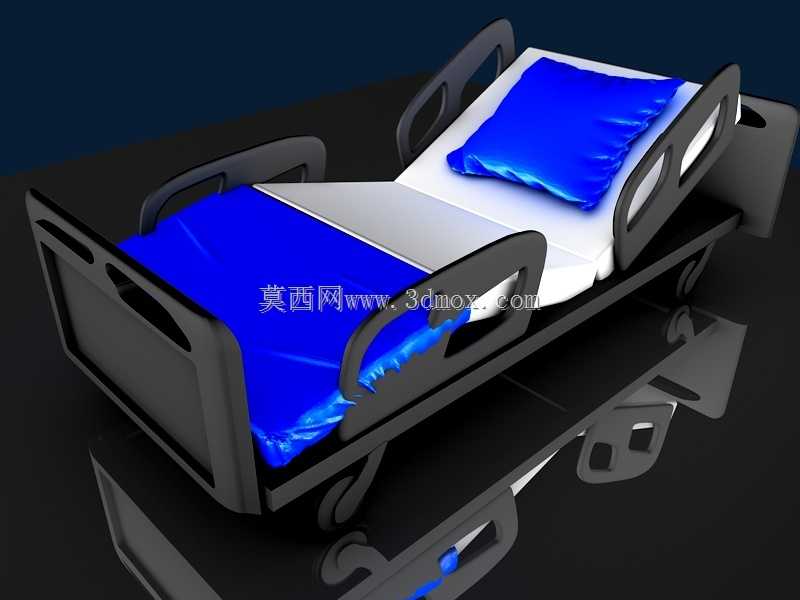

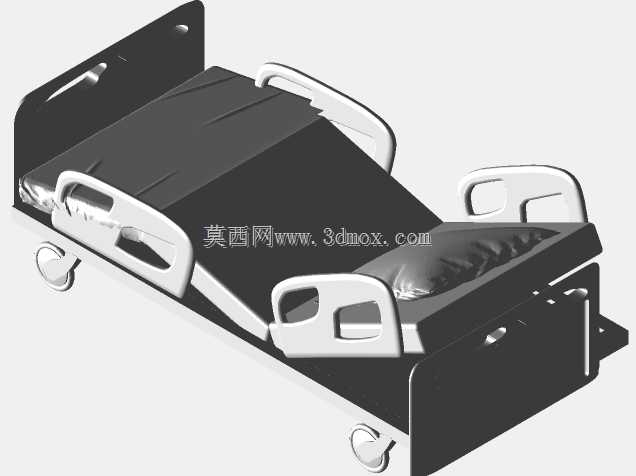

多功能可调节医用护理病床结构设计

临床场景里普通病床长期存在护栏开合卡滞、床板抬升角度无冗余限位、床体边角应力集中易开裂的共性问题，这款护理床的结构设计刚好针对这些落地痛点做了针对性的取舍调整。护栏的转轴位置没有沿用常规的外露合页结构，而是把铰接件内嵌在床架侧边的型材空腔里，外侧只留平滑的圆弧过渡面，既避免了日常清洁时的卫生死角，也能防止转运患者时衣物、输液管路被突出的合页勾挂，转轴的配合公差特意留了0.2mm的间隙，搭配尼龙耐磨衬套，就算长期频繁开合也不会出现金属摩擦的异响，也不会因为轻微形变就出现卡滞。床板的分段铰接位置做了隐藏式的限位卡槽，抬升背段的时候不需要额外加装外置的锁定卡扣，靠卡槽的分段卡位就能实现15度到75度的多档位固定，卡槽的受力面做了3度的卸力倾角，患者靠卧时的下压力会顺着倾角分散到床架的主纵梁上，不会把所有载荷都集中在铰接销轴上，就算长期承受大体重患者的靠卧载荷，销轴也不会出现弯曲变形。床架的边角没有做生硬的直角折弯，全部采用R30的大圆弧过渡，折弯处特意预留了1.5mm的形变余量，焊接的时候不会因为应力集中出现焊缝开裂的问题，表面喷塑之后圆弧面的涂层附着力比直角边高40%左右，日常消毒擦拭的时候也不会刮伤清洁人员的手套。床脚的支撑腿做了内收的倾斜角度，重心比常规病床低25mm，就算患者起身时单侧用力按压床沿，床体也不会出现侧翻的风险，支撑腿底部的脚垫采用软硬复合的材质，硬材质部分负责承重防滑，软材质部分可以吸收地面的轻微震动，挪动床体的时候不会和地面摩擦产生刺耳的噪音。床面的床垫限位槽做了浅边设计，不会突出床面硌到患者的腰背部，同时也能防止床垫在床板抬升的时候出现滑移，枕垫的放置区域做了轻微的下凹弧度，患者平躺时颈部能获得自然的支撑，不需要额外垫过多的敷料。整个床体的装配逻辑没有采用复杂的一体化焊接结构，而是分成床架、护栏、床板、支撑腿四个独立模块，模块之间用标准紧固件连接，后期如果某个部件出现损坏，不需要整体更换床体，只需要单独更换对应模块即可，维护成本比常规病床低六成左右，也更适合基层医疗机构的日常运维需求。
