PVC给排水管路配套管件结构设计

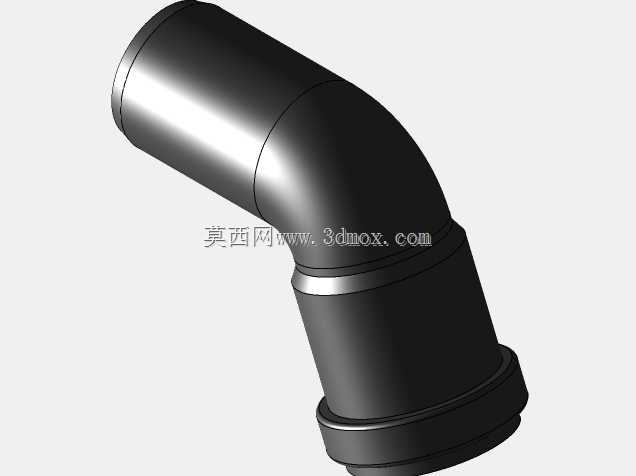

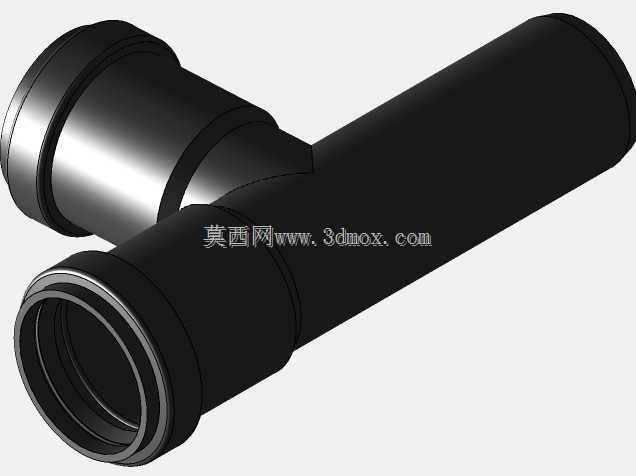

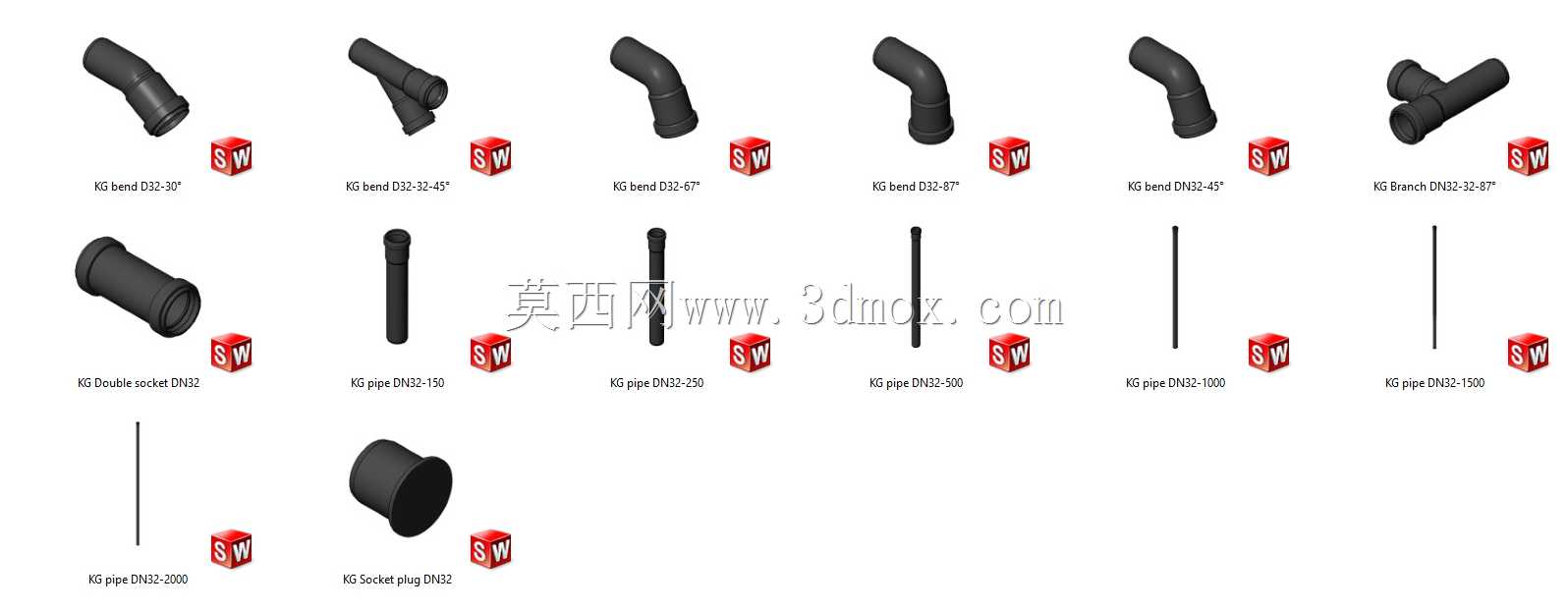

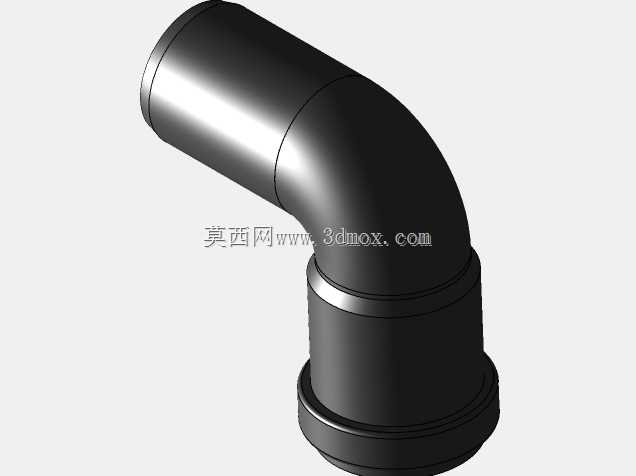

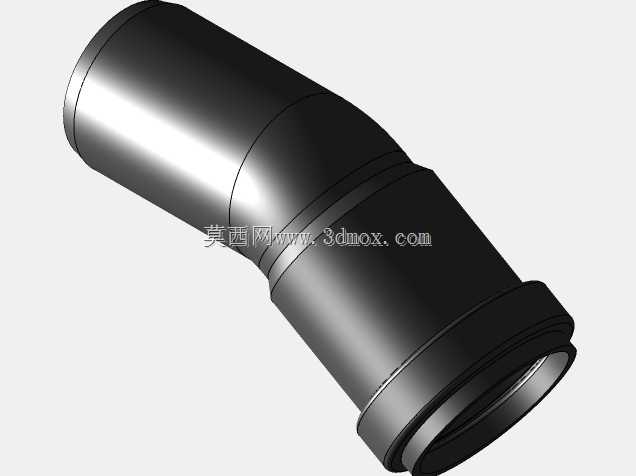

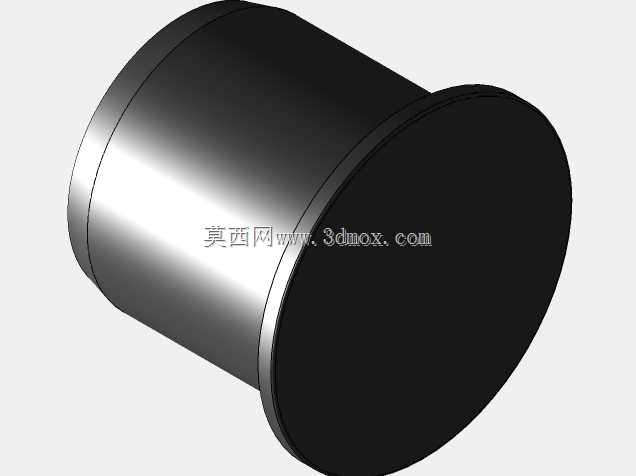

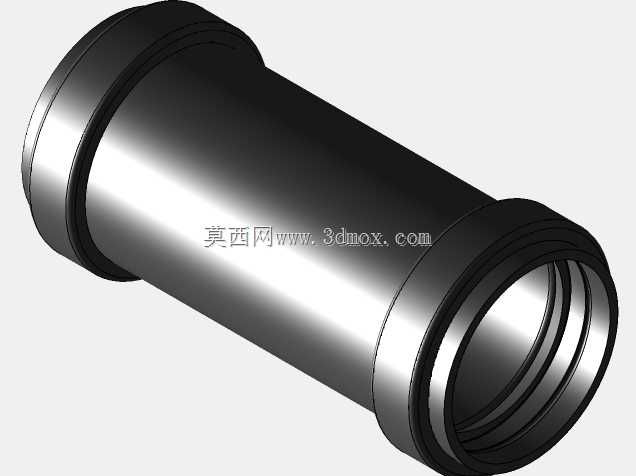

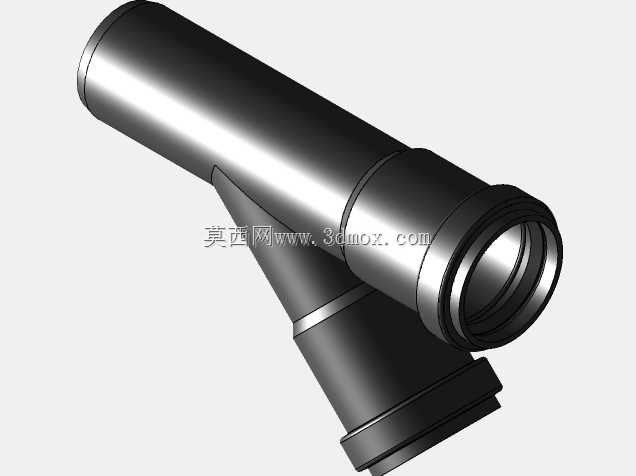

现场PVC管路施工最常遇到的痛点，就是不同角度转向、支路分流时，管件和直管段的配合公差失控，要么胶接后出现渗漏缝隙，要么强行对接导致管材应力集中，后期受水压波动出现开裂。这套DN32规格的PVC管件组，完全围绕胶接装配的公差适配做细节打磨，所有承口的内壁深度都做了梯度冗余设计，常规施工中即使管材切口存在1mm以内的端面倾斜，插入后也能保证粘接面完全贴合，不会出现局部缺胶的渗漏通道。45度和90度弯头的转弯段做了等壁厚过渡处理，没有出现常规注塑件转弯处壁厚骤增导致的内部缩痕，流体经过时不会产生局部涡流，长期输送含微小杂质的水体也不会在转弯处淤积堵塞。三通类的支路接口位置做了同轴度校准，支管接入后和主管的内壁齐平，没有突出的挡边，管路做闭水试验时不会因为局部结构凸起造成压力损失。不同长度的直通管段端面都做了微小的倒角处理，现场施工时不需要额外打磨坡口，涂胶后可以直接顺畅插入承口，不会刮掉粘接面的胶层导致密封失效。管帽类封堵件的承口内部做了一圈浅限位槽，插入到位后会有轻微的卡滞感，施工人员不需要反复测量插入深度，就能保证配合长度符合承压要求。所有管件的外表面都做了哑光磨砂处理，不是为了视觉效果，而是避免施工时手套沾了胶水后握持打滑，对接时可以稳稳控制插入角度，不会出现歪接导致的粘接面错位。不同角度弯头的转弯半径都匹配民用给排水管路的常规流速要求，没有为了缩小外形尺寸压缩转弯半径，避免水锤现象出现时弯头部位承受过大的冲击载荷。整套管件的尺寸链完全统一，任意两个管件之间都可以通过标准DN32PVC管直接连接，不需要额外配置转接头，现场排布管路时可以根据空间走向自由组合，不用反复核对不同厂家管件的配合公差，大幅降低现场施工的试错成本。
