M5螺纹钩环式拉紧调节旋扣结构

这款钩环组合式张紧旋扣，是轻载索具张紧场景下的典型连接调节构件，广泛应用于户外遮阳篷拉索固定、小型线缆架设张紧、轻型桁架结构拉接、户外广告牌防风拉索固定、小型吊装索具长度微调、农业大棚骨架拉线张紧、舞台搭建临时拉索固定等场景，核心作用是在两端分别连接固定锚点与被张紧构件后，通过旋转中部的调节主体，精准改变两端连接件的总间距，实现拉索、拉杆的张紧度调节，抵消构件安装误差、长期使用后的松弛形变，保障被连接结构的张紧稳定性，避免松脱、晃动带来的结构失效风险。

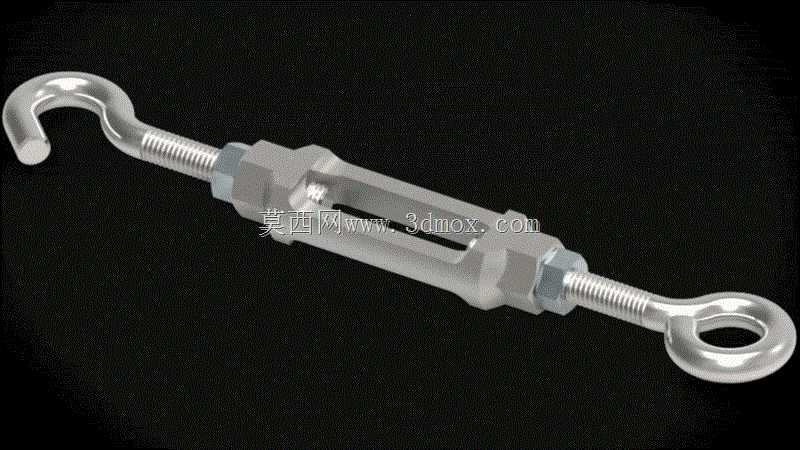

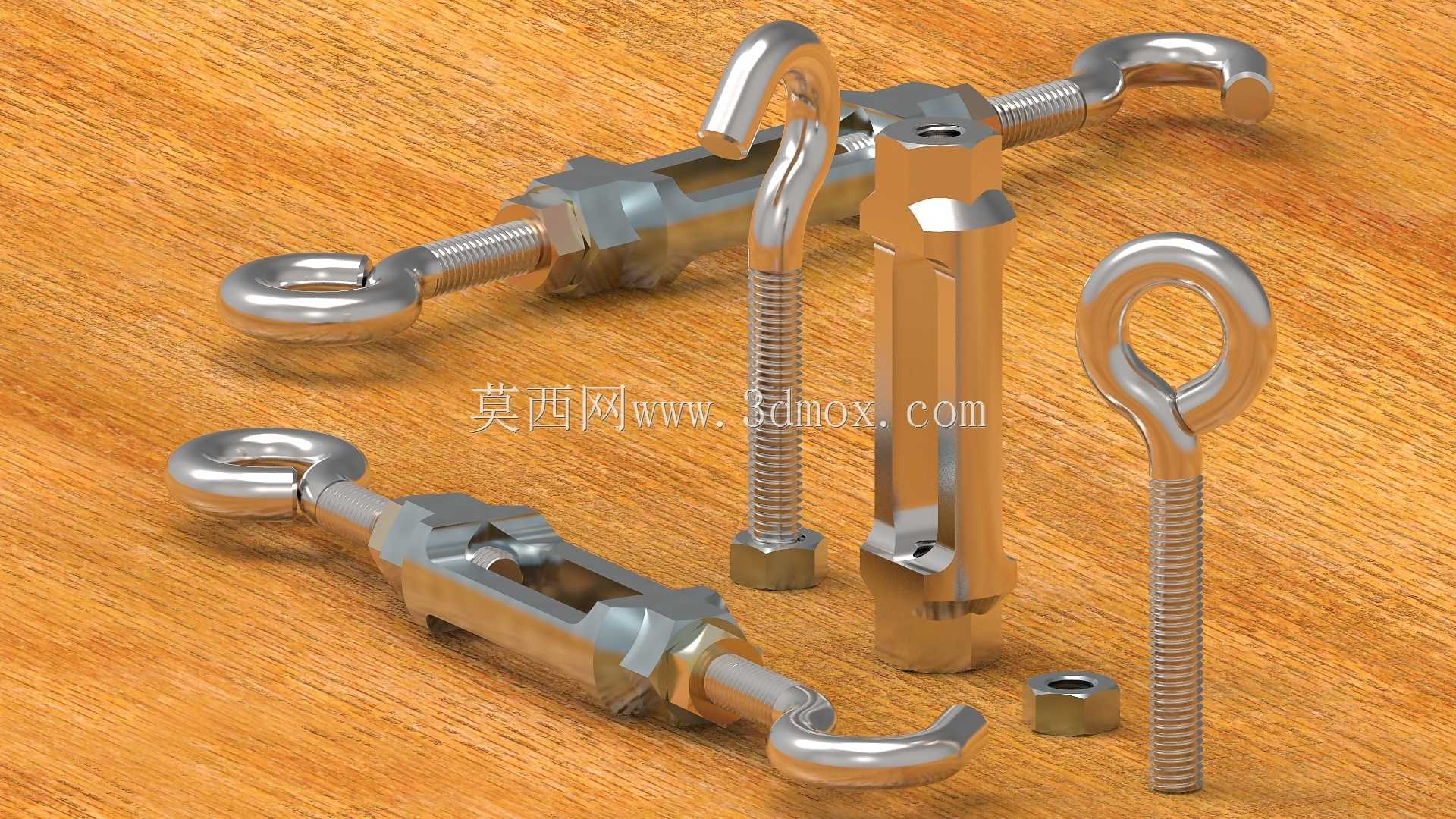

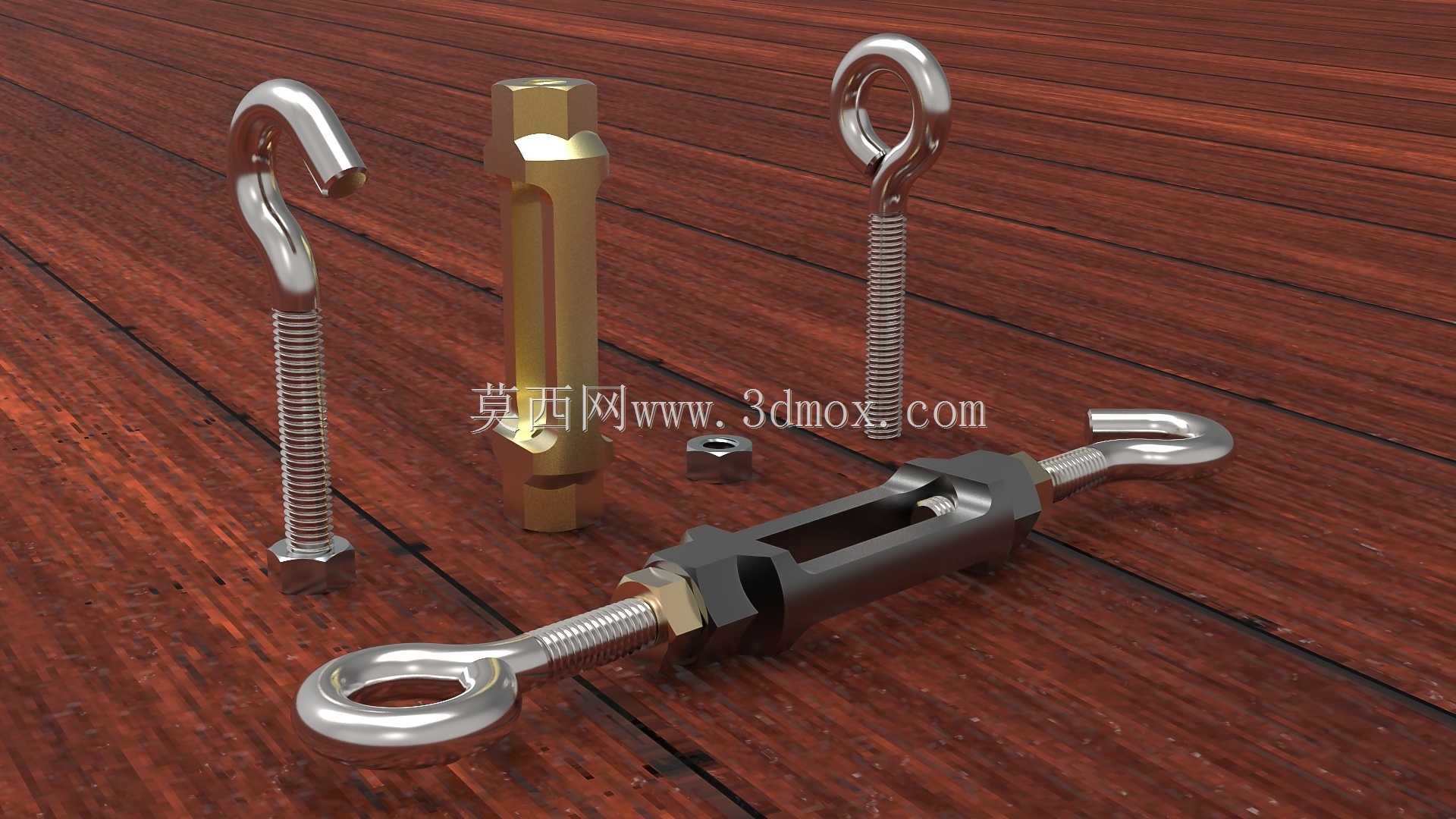

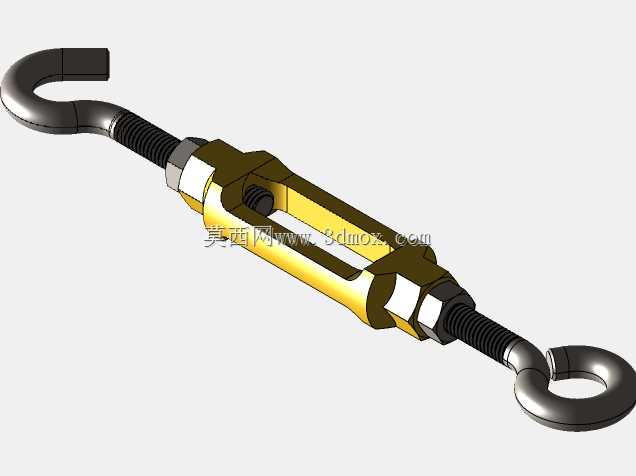

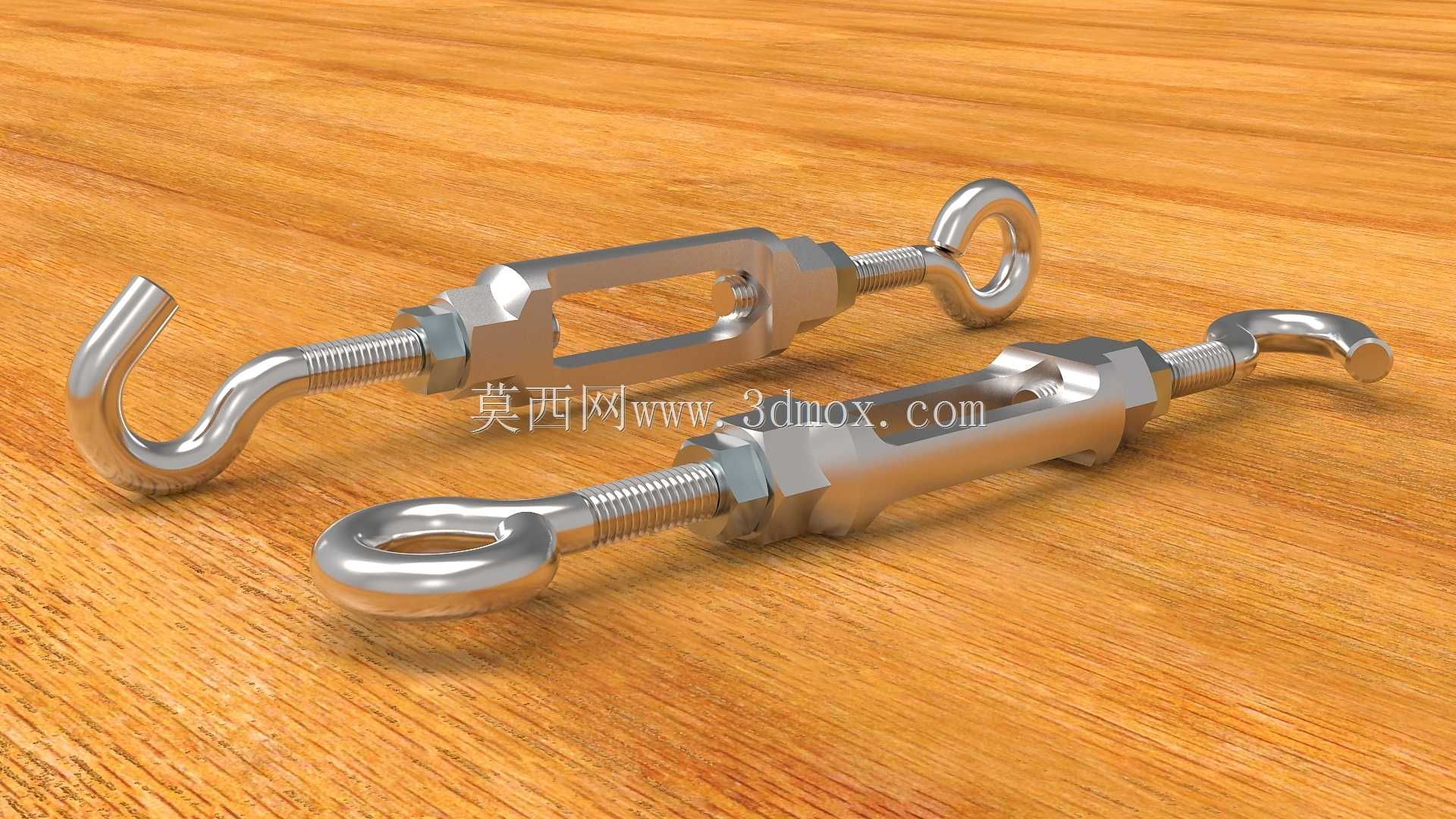

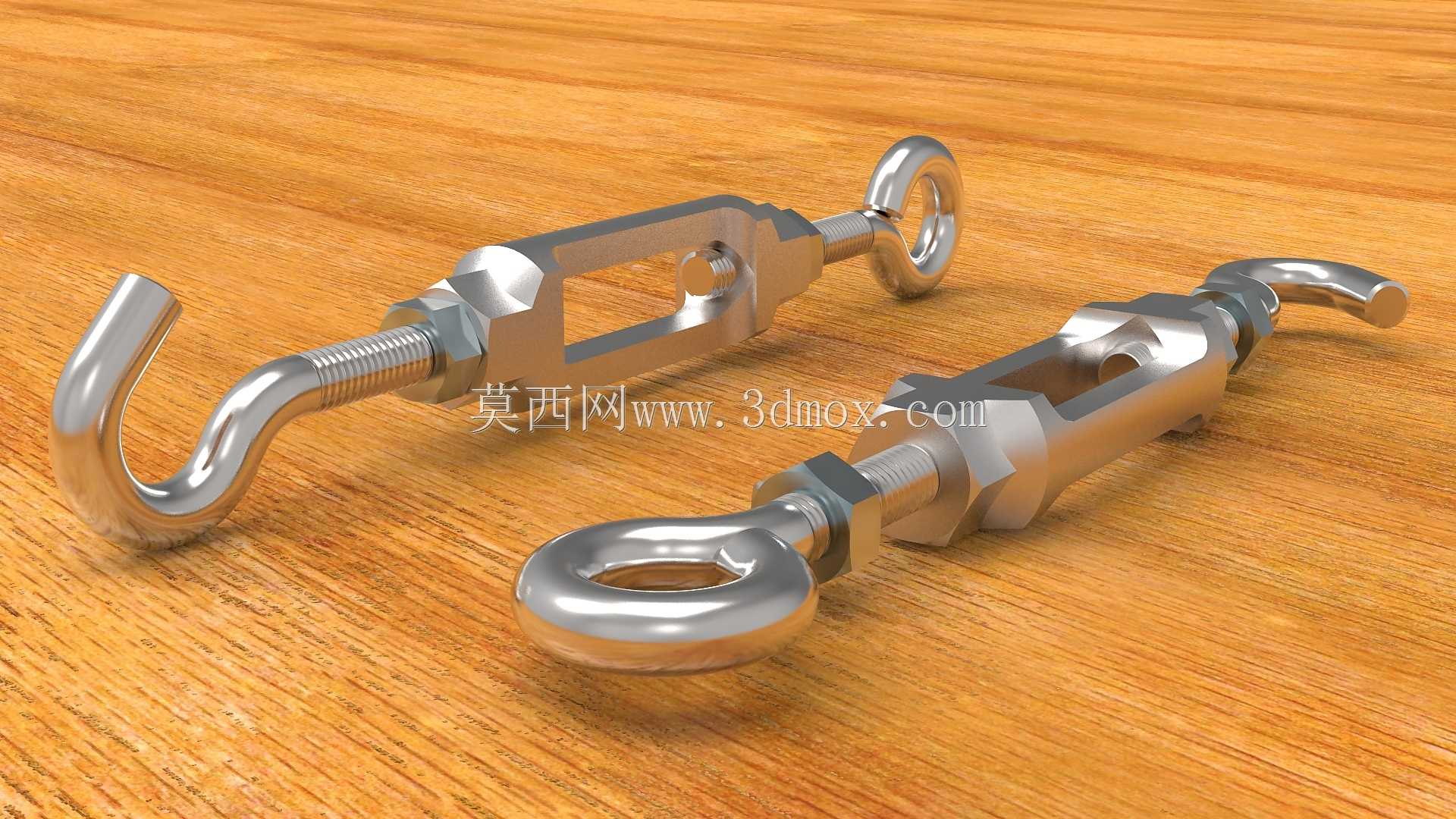

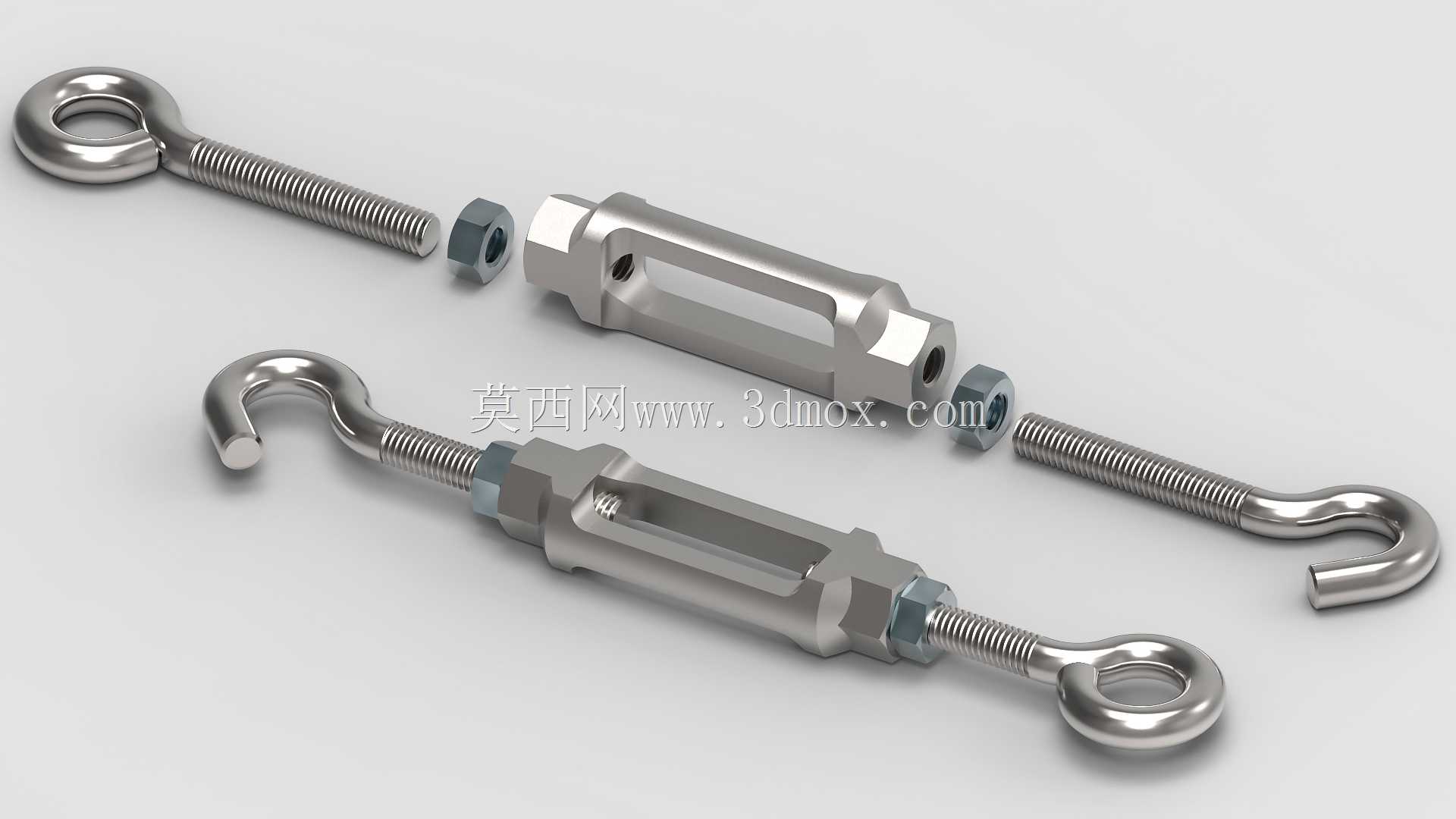

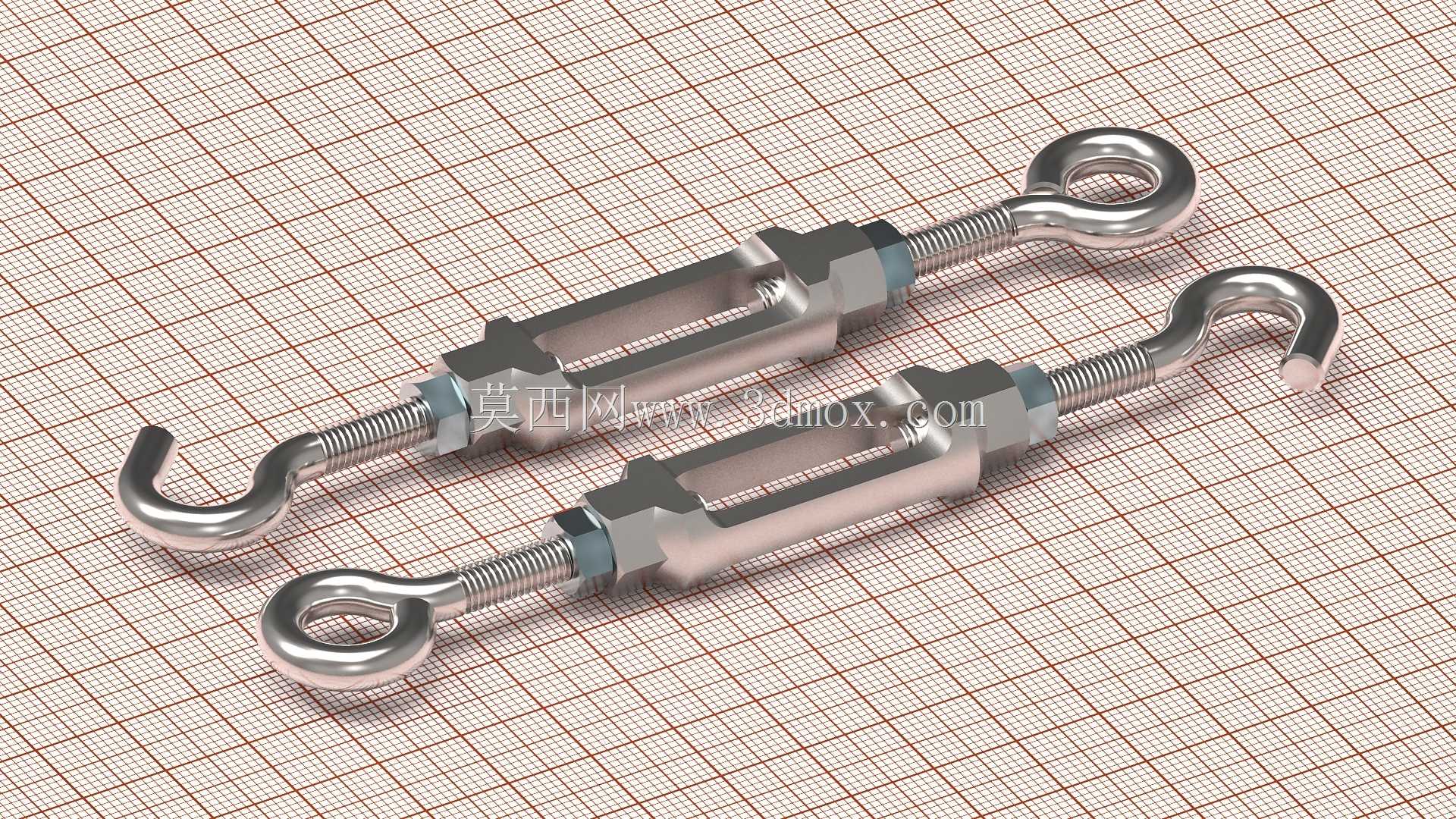

产品采用一端开放式吊钩、一端封闭式吊环的组合结构，吊钩端可快速挂接带孔的固定锚点，无需额外穿装连接件即可完成快速拆装，适配临时搭建、需要频繁调整挂接位置的场景；吊环端为封闭环形结构，连接后不会出现脱钩风险，适配长期固定、需要高连接可靠性的受力端，两种连接端的组合兼顾了安装效率与连接安全性，覆盖绝大多数轻载张紧场景的连接需求。中部调节主体为开式框型结构，两端分别加工正反走向的内螺纹，与两端钩、环构件的外螺纹配合，旋转中部框体时，两端构件会同步向内侧收拢或向外侧伸出，实现总长度的无级调节，调节到位后通过两端的六角锁紧螺母贴紧调节主体端面锁止，避免受振动、载荷波动影响出现回转松脱，保障张紧力长期稳定。

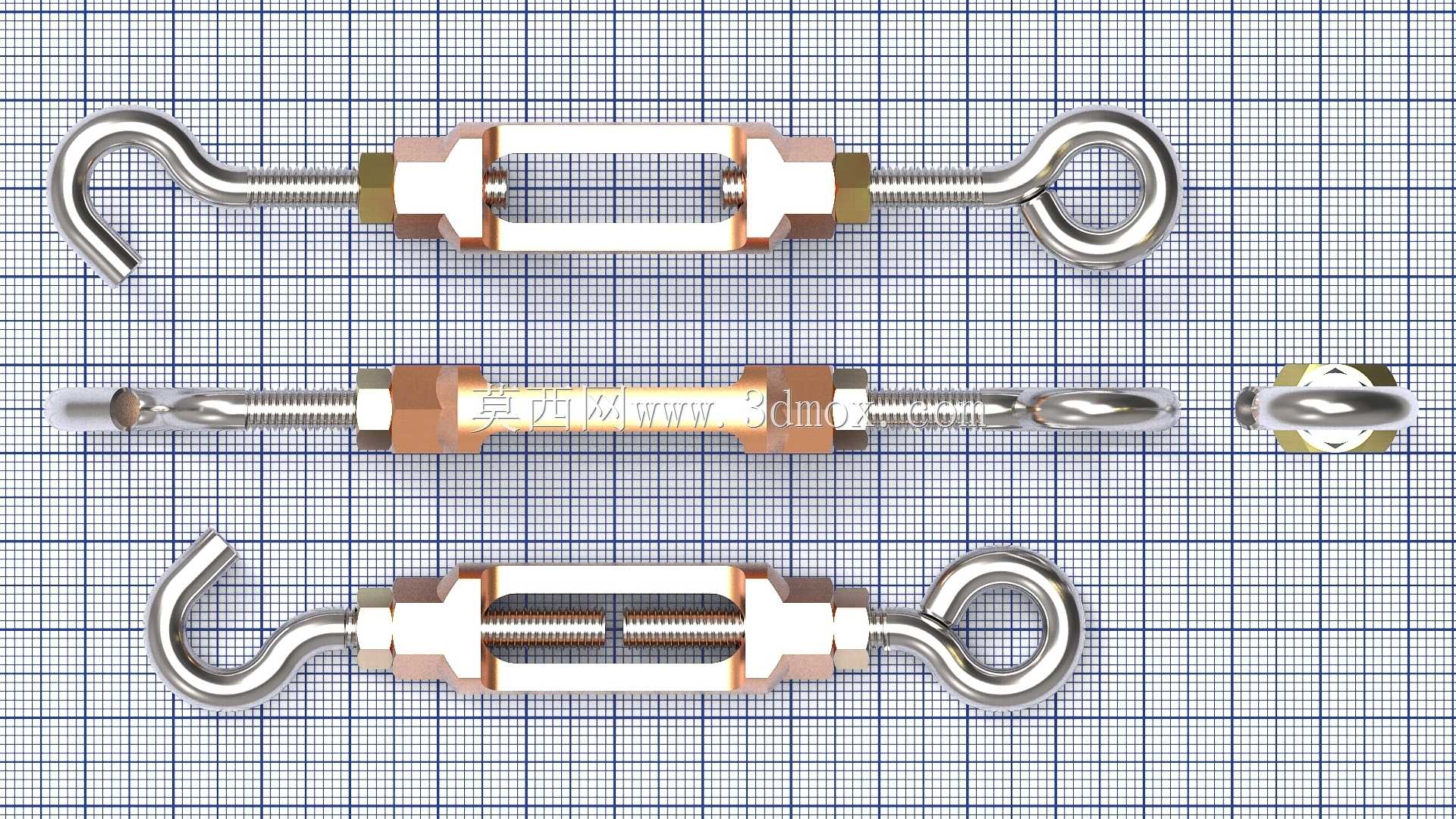

设计过程中严格遵循螺纹受力匹配逻辑，选用M5规格、螺距0.8的普通公制螺纹，螺纹牙型角度、啮合长度均经过受力校核，保障在额定轻载拉力下不会出现螺纹滑牙、变形失效；两端六角螺母的对边尺寸采用标准五金件通用规格，无需定制专用工具，使用普通活动扳手、开口扳手即可完成锁紧与调节操作，降低现场安装的工具门槛。整体外形为细长杆状结构，最大径向尺寸不超过16mm，总长度调节范围覆盖110mm至130mm区间，安装时仅需预留两端挂接构件的连接空间，中部调节位置预留不小于20mm的扳手操作空间即可完成安装，不会占用过多结构安装空间，适配狭窄空间内的张紧安装需求。所有构件的边角均做倒钝处理，没有尖锐毛刺，安装操作时不会划伤操作人员，金属表面做钝化防锈处理，可适应户外潮湿、轻度腐蚀的使用环境，延长构件的户外使用寿命。
