机械BVM通风机V2

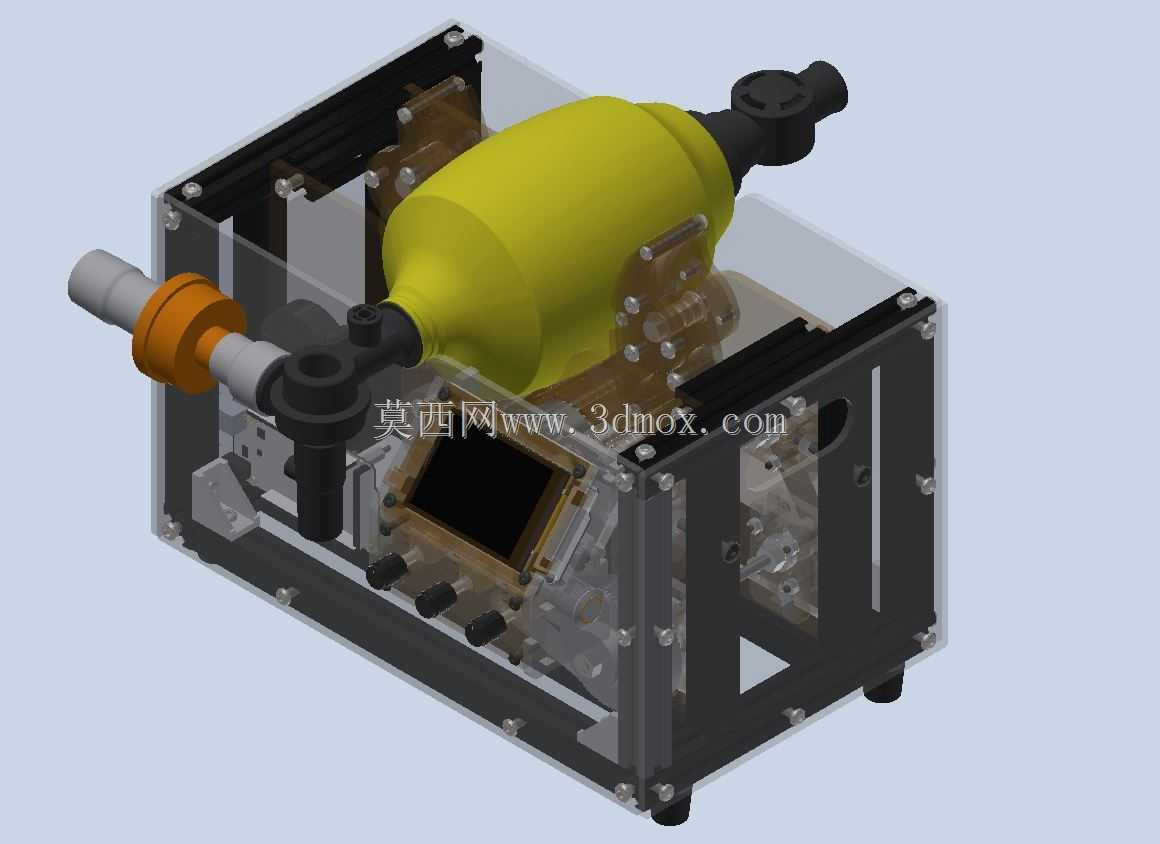

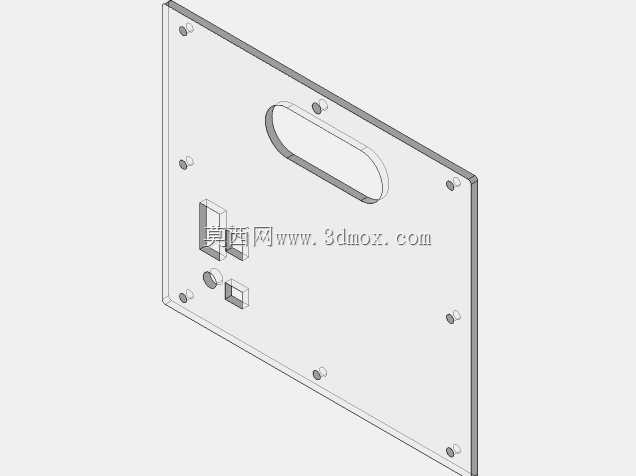

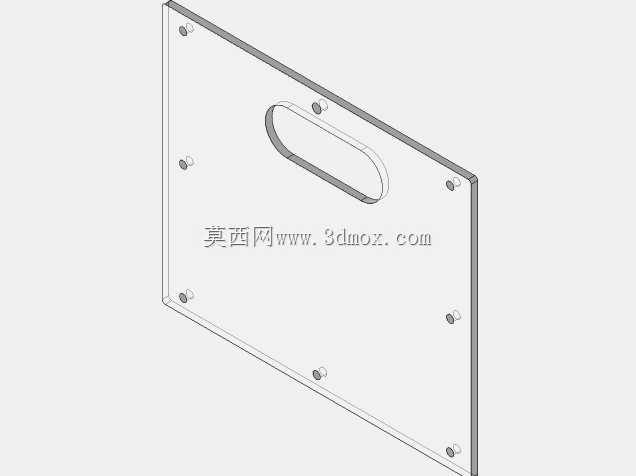

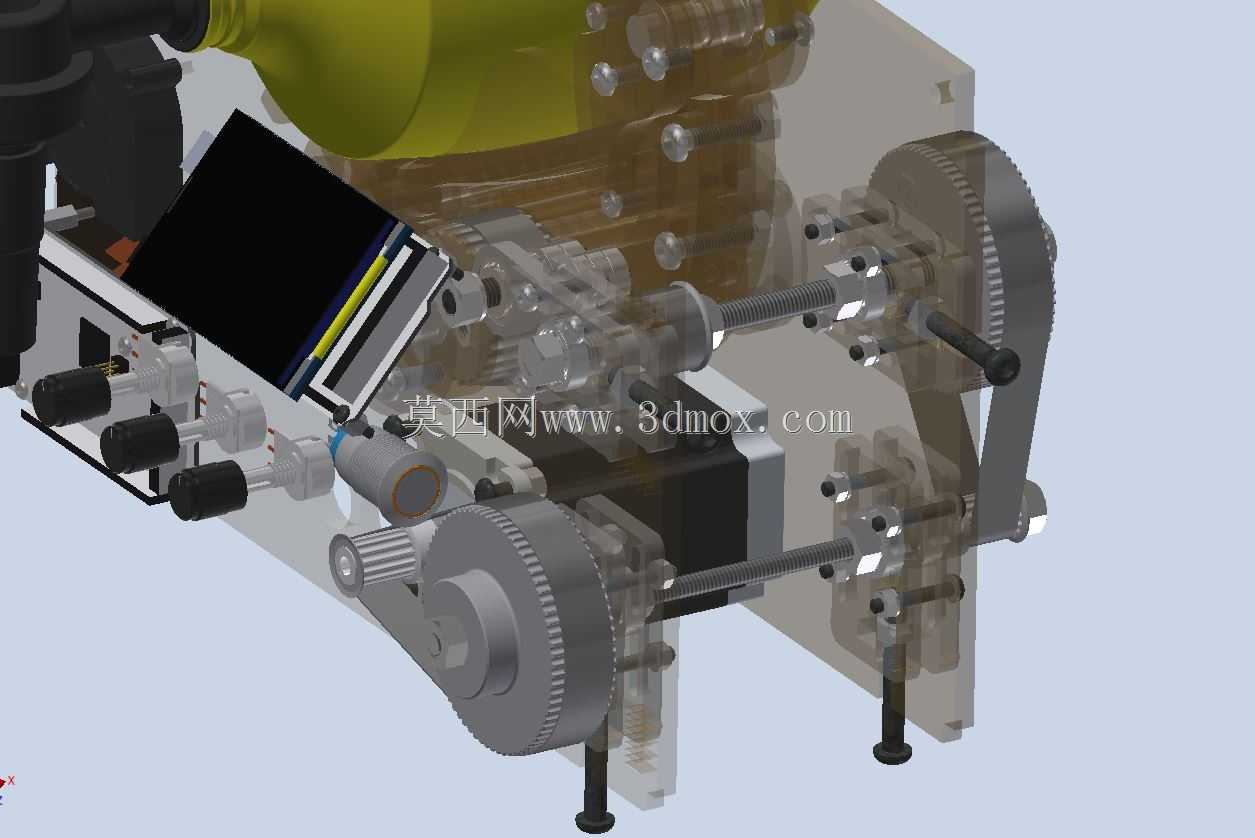

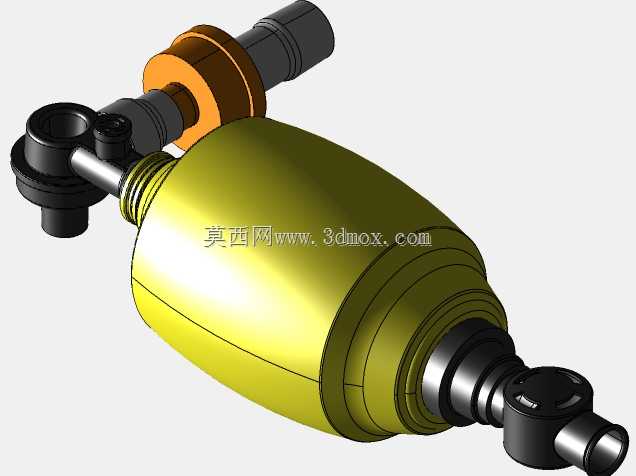

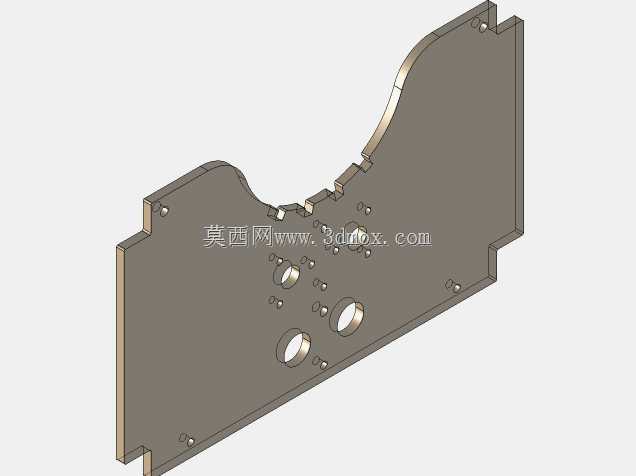

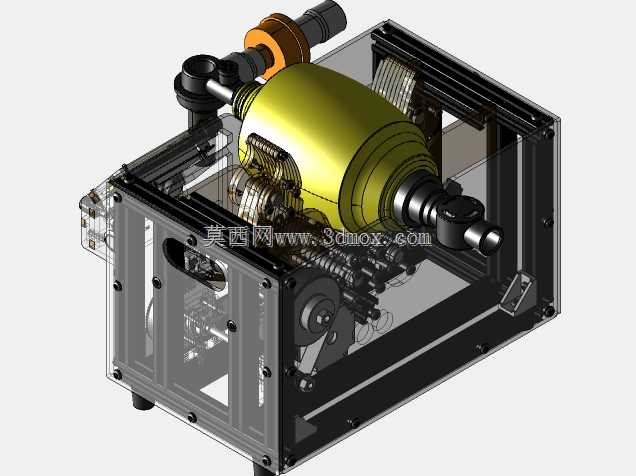

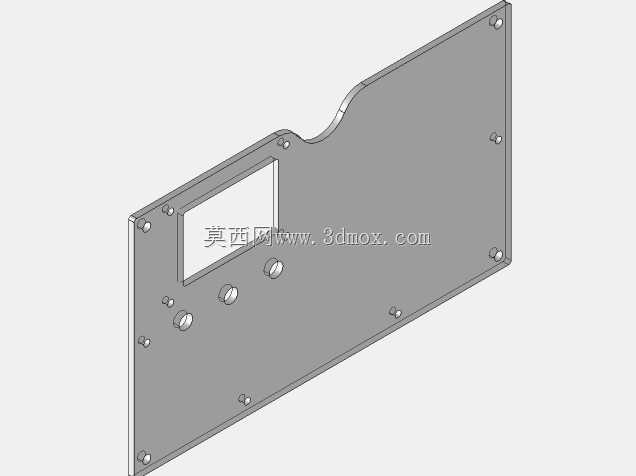

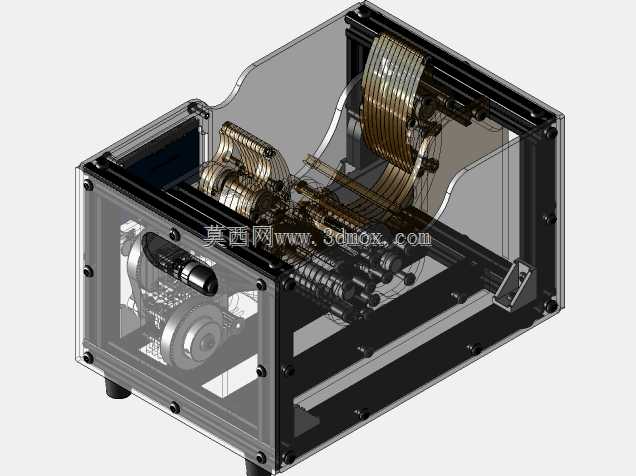

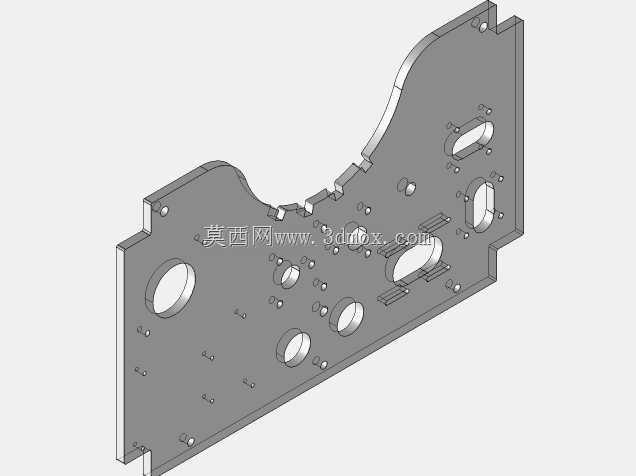

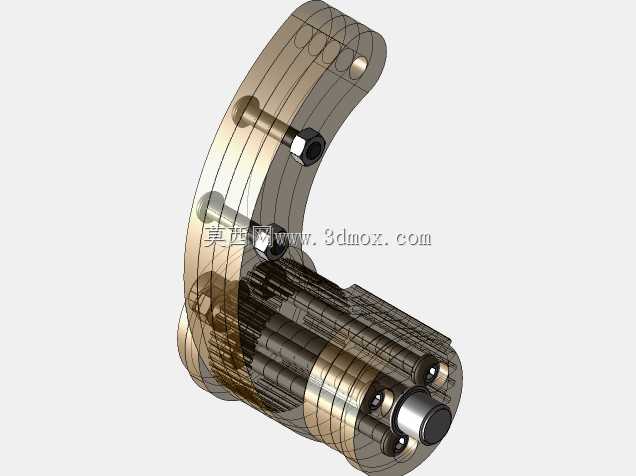

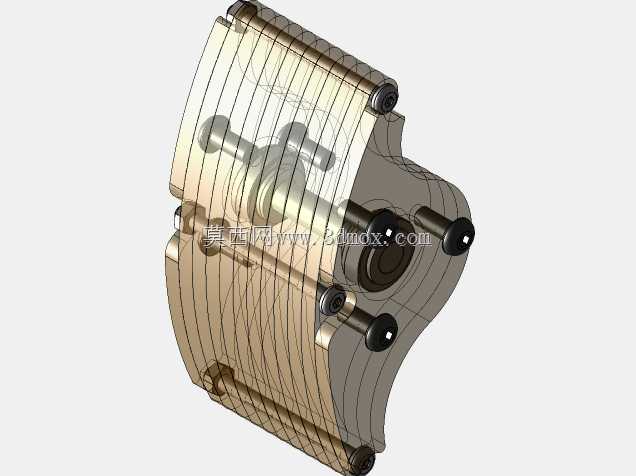

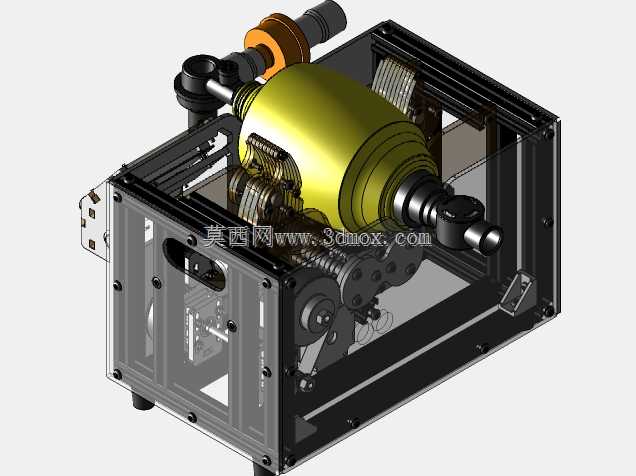

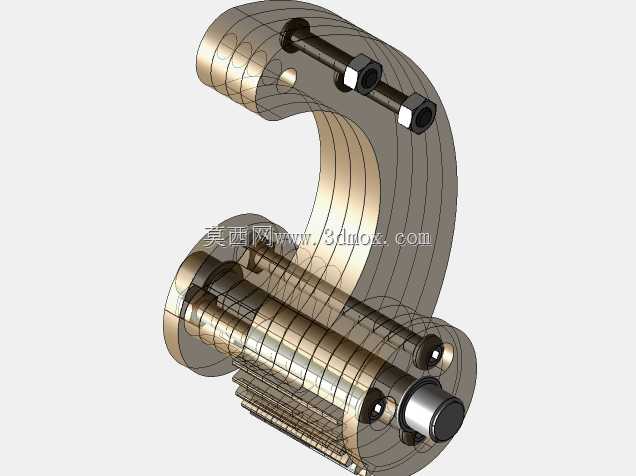

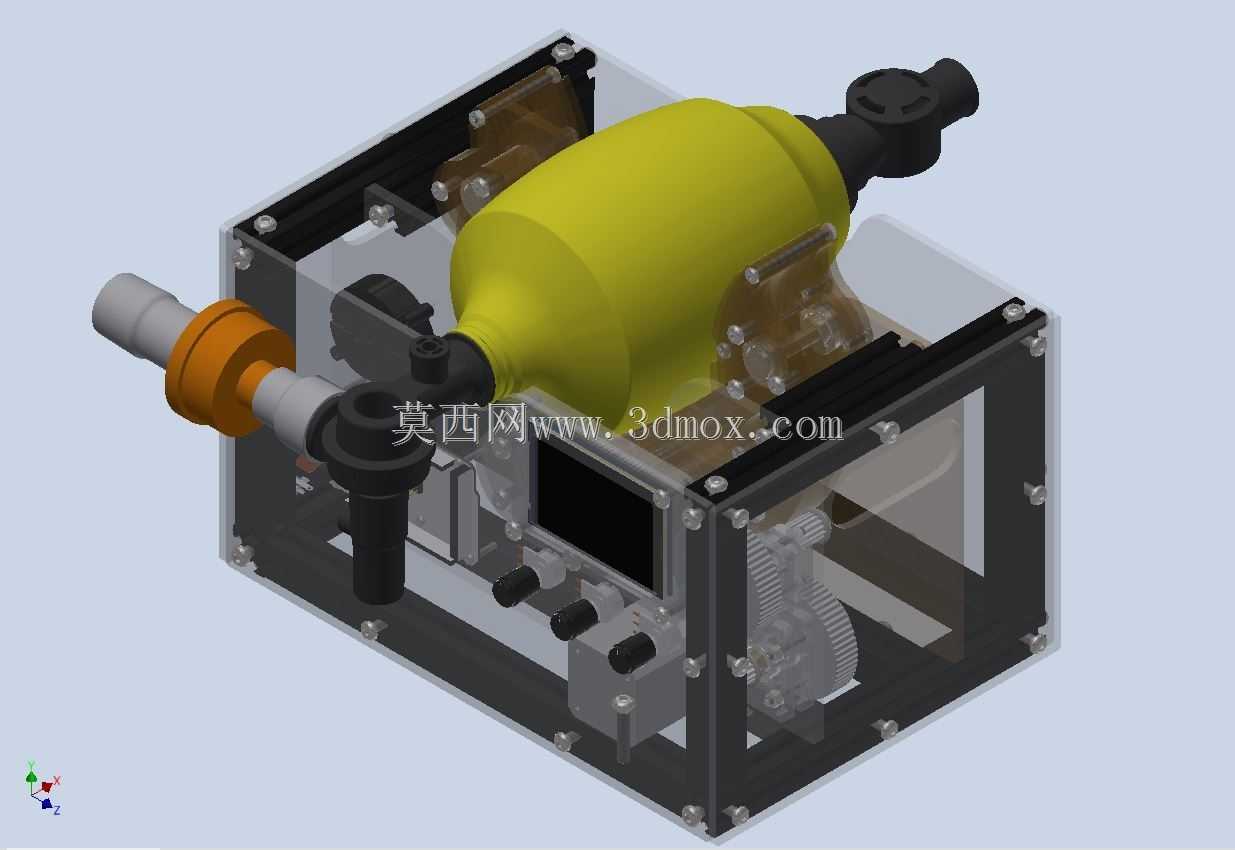

从麻省理工学院学生在2010年的工作和当前的危机中获得灵感，开发了这个基于机械操作的袋阀面罩的版本1呼吸机其目的是使其能够快速开发、制造和运输，尽可能使用简单的工艺和现成的组件。注：公差目前设置为丙烯酸面板激光切割的帐户，我将上传一个文件，以适应在平板路由器/3D打印在稍后点切割的文件。总的来说，差异大约在0.2到0.3mm之间直径最初的原型已经生产与V2在工程中。预计不久将与当地大学和医学院合作开始医学试验工作人员一旦程序员完成并上传了代码输入此外，我借了很多CAD的'现成'组件，我会提供链接，这些组件的创造者当我有一些时间终于到了, 如果您需要任何具体的信息，请评论/下午我，我会回答我可以。更新20/04/2020V2现在完成了98%，不幸的是生活赶上了我，我下周还有考试，所以这必须被搁置，直到他们完成。*我上传了装配步骤，允许访问模型，这只意味着你必须一块一块地提取它们才能使用它们。对此我深表歉意。*主皮带张紧器正在工作中。*根据程序员的要求，还需要一个额外的刻度盘，在最终的V2模型文件发布之前，这将被添加进来。*需要更多的角括号来支撑基座上的中心支柱（可能）*其他电子元件安装点和电子BOM表尚未最终确定*惰轮皮带轮盖仍然是唯一需要3D打印的部件，我将用一些东西来替换它当我有时间找东西的时候合适。更新：13/04/2020第一个功能原型已完成。请看附件视频.NOTE*在本次迭代中，6毫米的前交叉支撑会在载荷作用下发生屈曲，导致主皮带和齿轮的载荷不均匀。我正在积极地研究解决这个问题的方法，但是你可以通过在横截面和侧板之间栓接一段直角来解决它。*这个迭代很难正确地张紧皮带，我正致力于纳入张力调整机制。*有一个需要的惰轮滑轮，以提供轻张力的皮带负载。我正在努力把这个结合起来
