HTD5M圆弧齿同步带轮传动组件结构设计

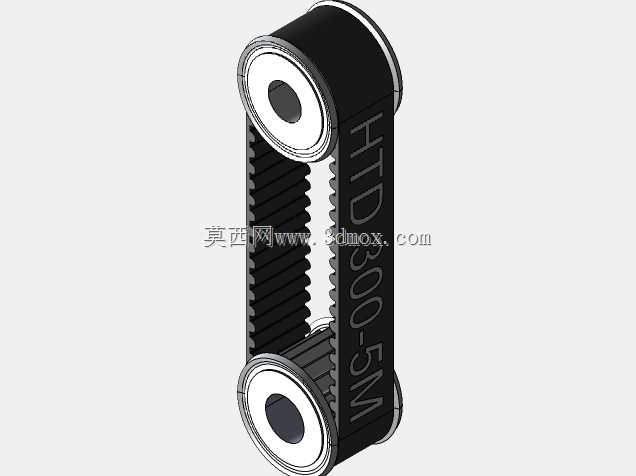

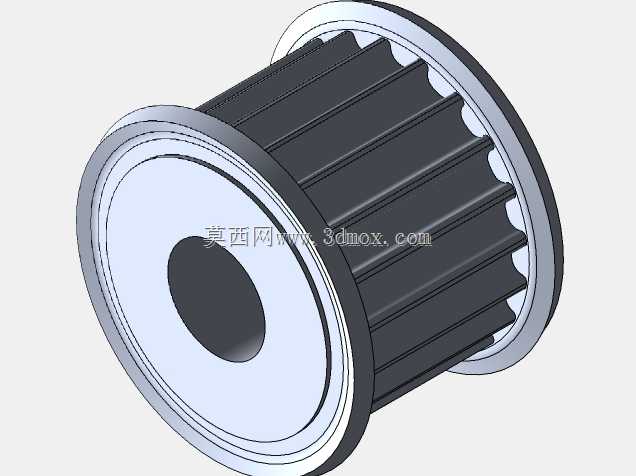

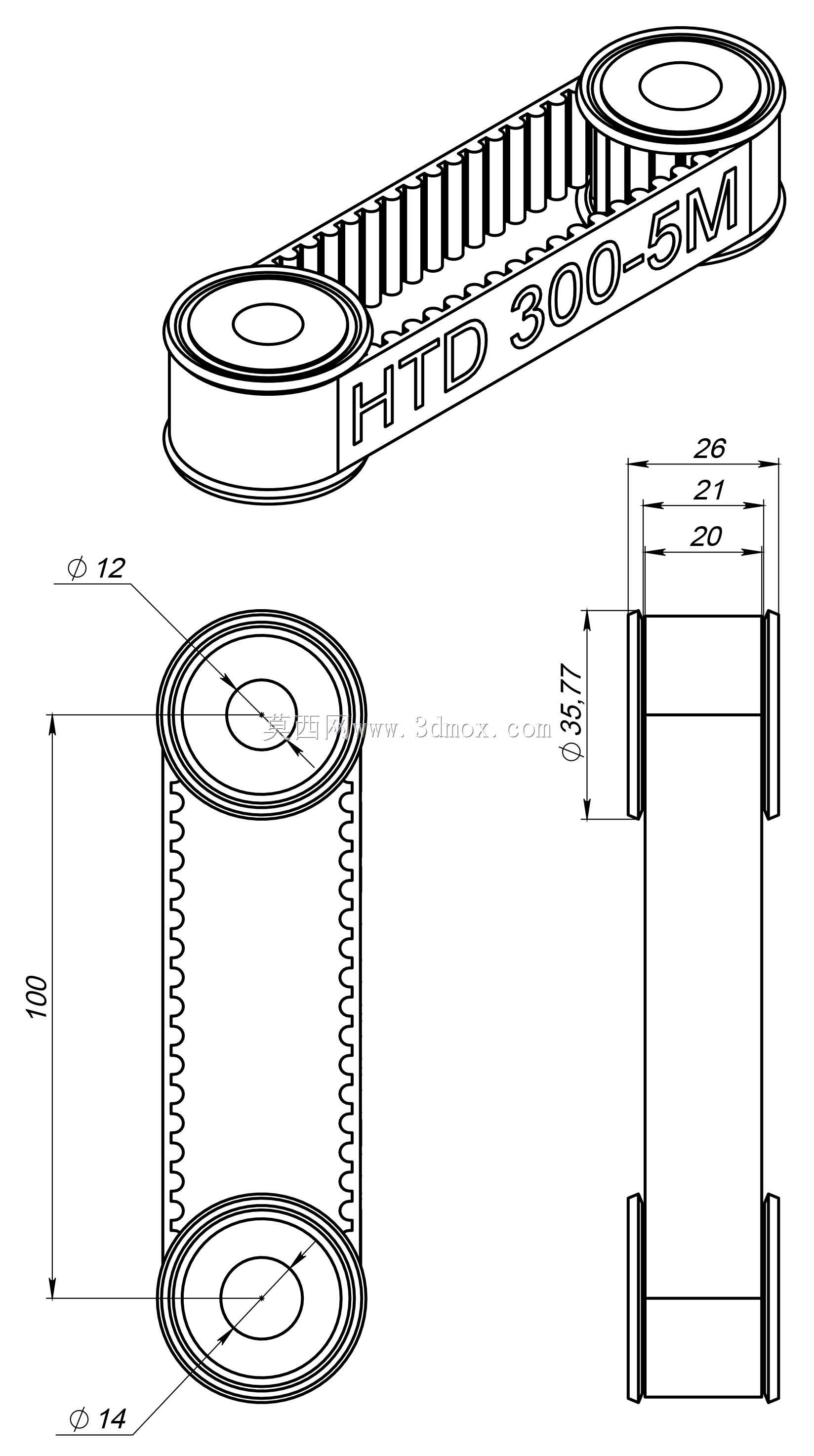

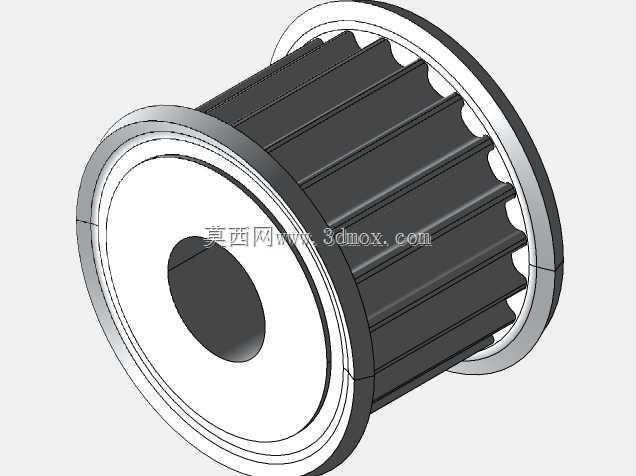

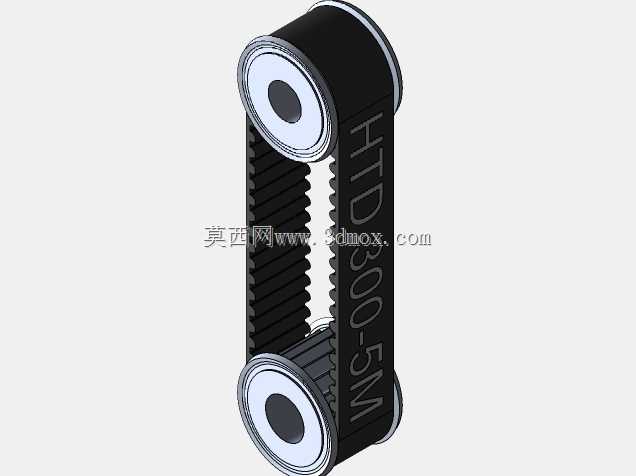

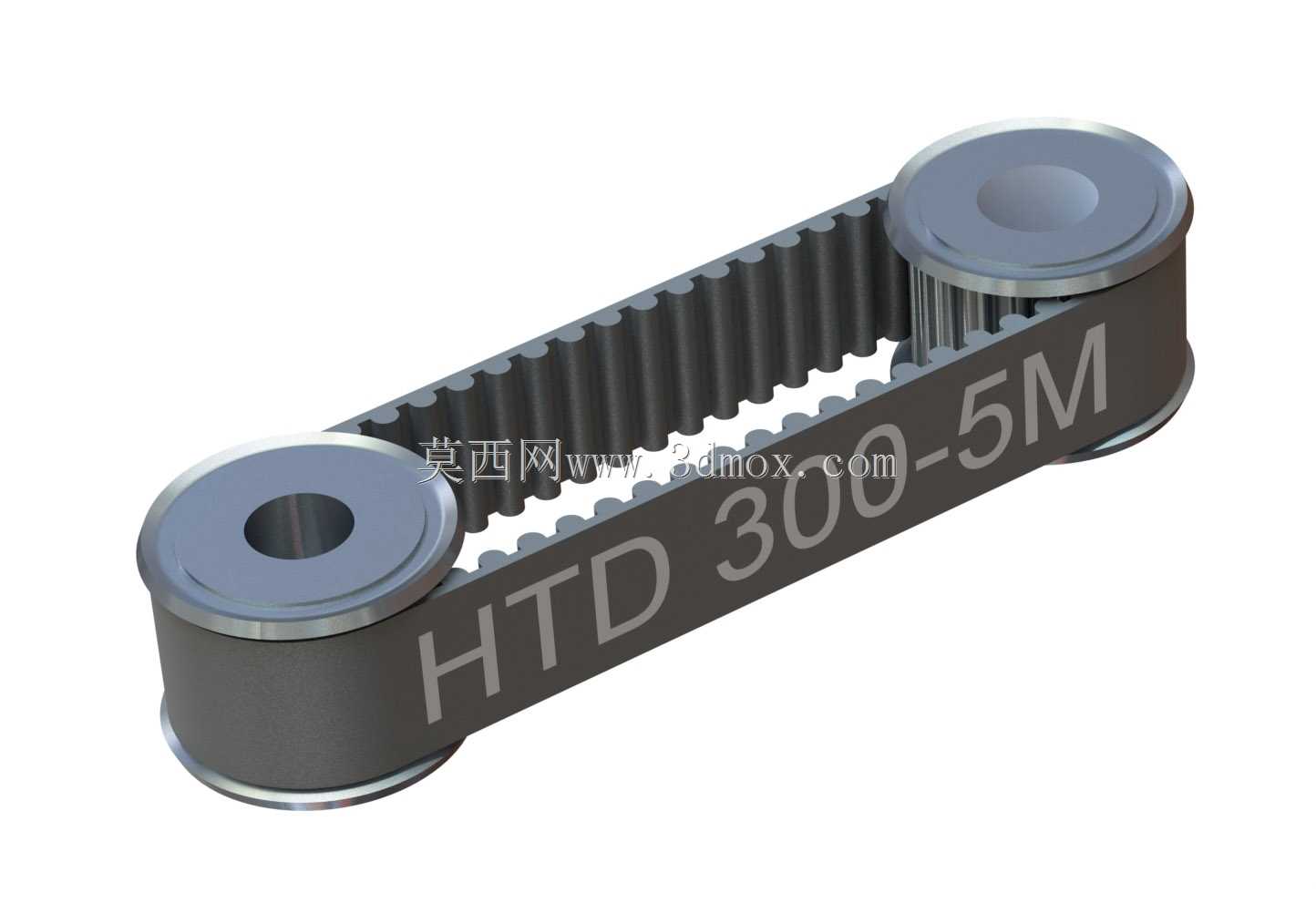

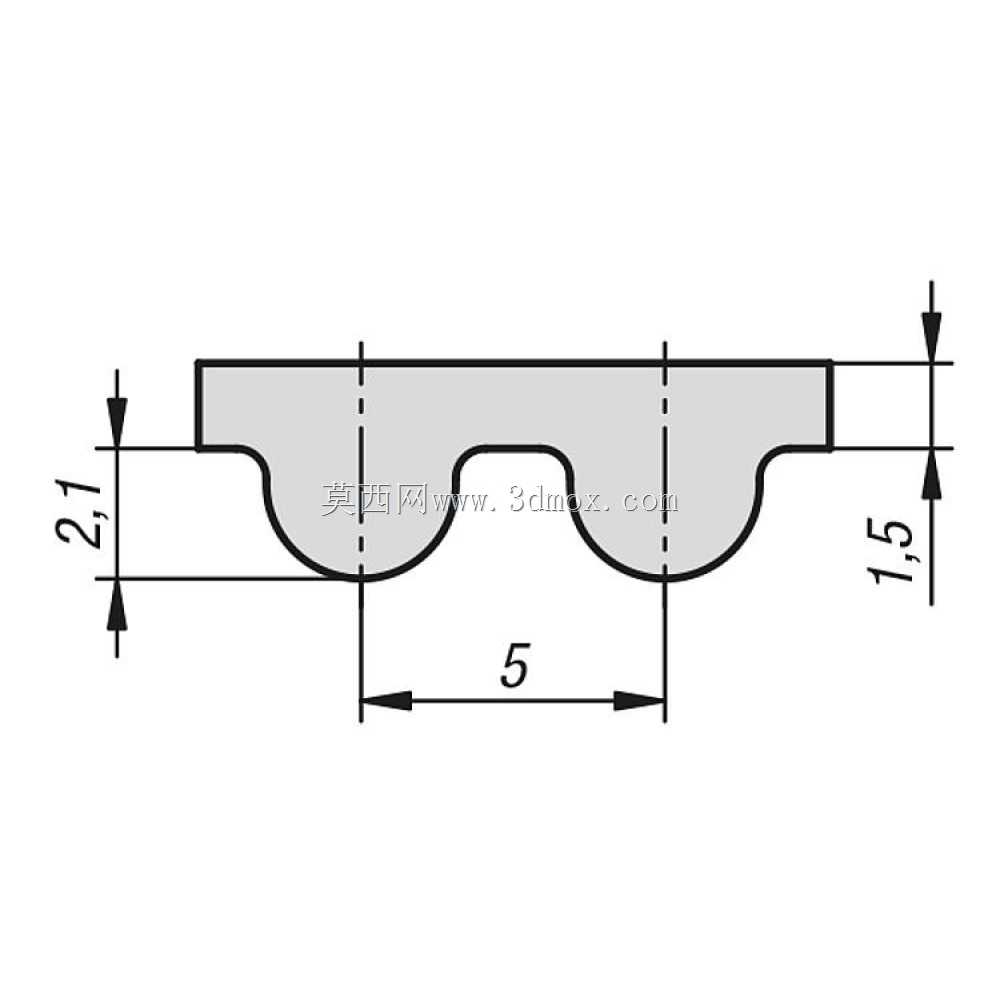

这套HTD5M圆弧齿同步带轮传动组件，是工业传动场景中应用极为广泛的精密传动部件，常见于自动化生产线输送机构、小型精密设备主轴传动、包装机械送料机构、3D打印设备运动轴、电子制造设备点位传动等对传动同步性有严格要求的场景，相比传统平带传动，它不存在打滑问题，能保证严格的传动比，相比齿轮传动又具备缓冲吸振、运行噪音低、无需复杂润滑维护的优势，适合中心距适中的两平行轴间的动力与运动传递。整套组件包含两个同规格的HTD5M同步带轮与配套的300-5M环形同步带，带轮采用凸台式结构设计，轮缘位置加工有与带齿完全匹配的圆弧齿形，齿廓经过修形处理，能和同步带的齿槽实现无侧隙啮合，大幅降低传动回程误差，带轮中心设置标准安装通孔，可直接与传动轴配合，通过顶丝或者键连接实现周向固定，两端的凸缘挡边可以限制同步带在高速运转时发生轴向窜动，避免带体跑偏脱轮的故障。设计过程中首先根据传递功率、传动比、中心距要求选定5M齿距的HTD齿形，这类齿形的齿顶为圆弧过渡，应力分布更均匀，相比梯形齿同步带能承受更大的传动负载，齿面磨损速度更慢，使用寿命更长；随后确定带轮的齿数以适配安装空间，搭配周长300mm的同步带，保证两轴中心距处于合理区间，既不会因为中心距过小导致带轮包角不足影响传动能力，也不会因为中心距过大导致带体运转时出现上下震颤。安装边界上，带轮的外径、挡边直径、轮毂宽度都经过匹配校核，装配时需要保证两个带轮的端面处于同一平面，避免偏载导致带齿异常磨损，同步带安装时的张紧力调整到合适区间，既不会因为张紧力过大加剧带体和轮齿的疲劳损耗，也不会因为张紧力不足出现跳齿问题。整套传动结构运行平稳，传动效率可达98%以上，不需要额外的润滑维护，能在有一定粉尘的常规工业环境下长期稳定工作，适配多数中低速、中小负载的精密传动需求。
