拖拉机挂载式液压驱动除草作业装置

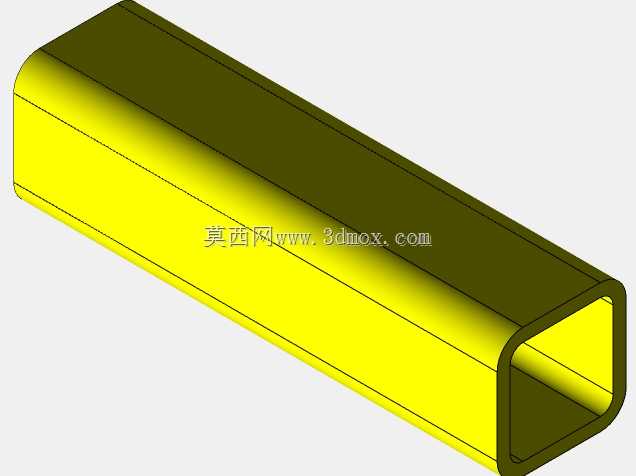

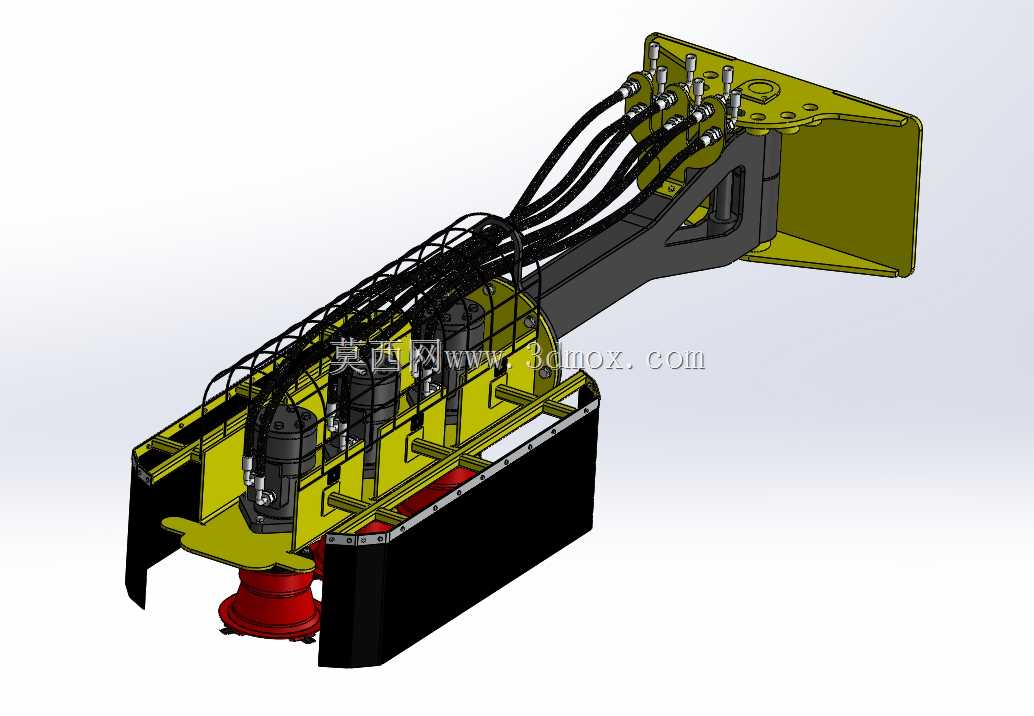

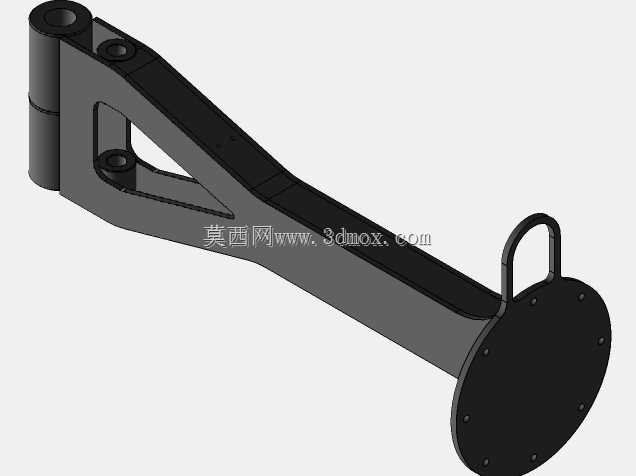

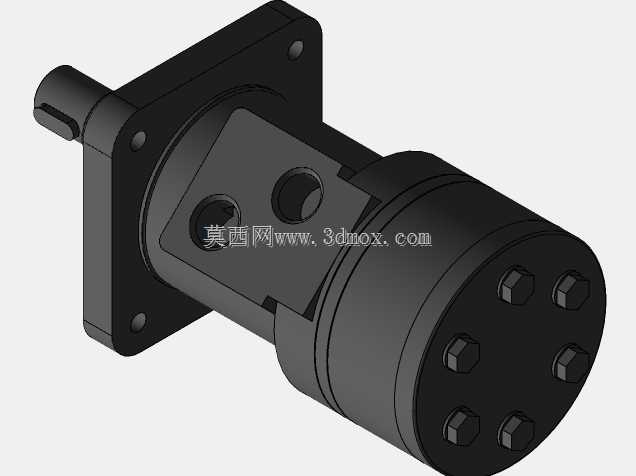

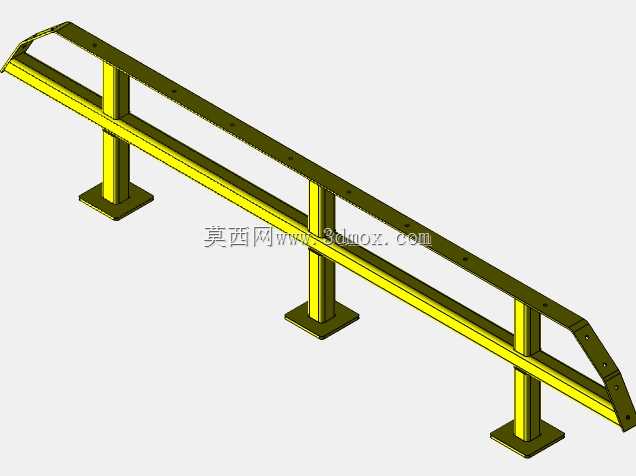

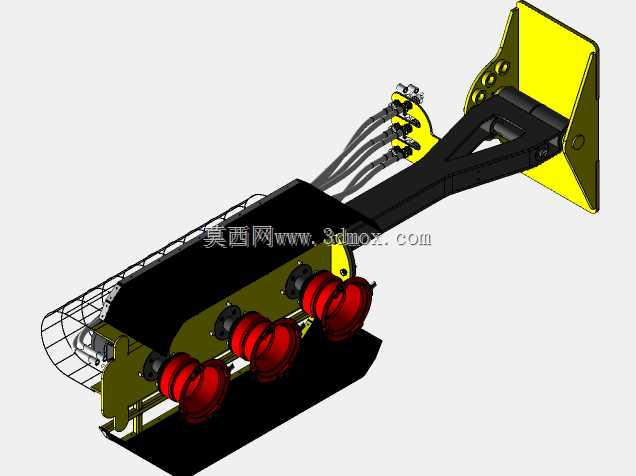

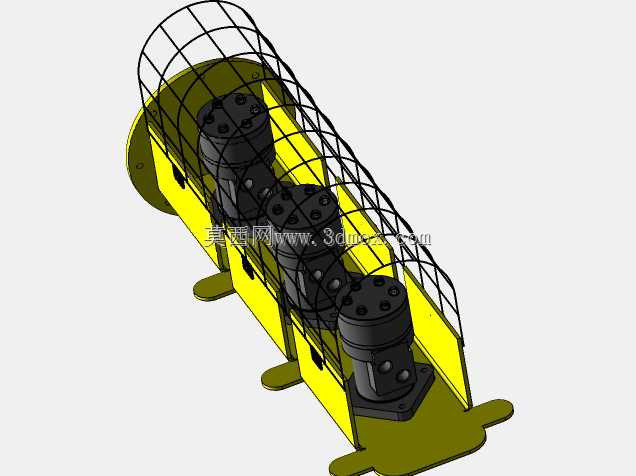

这款挂载于拖拉机后部的除草作业装置，主要面向规模化旱田作物种植区的行间杂草治理场景，适配平原、缓坡地块的大田日常管护作业，可在玉米、棉花、大豆等中耕作物的生长周期内，完成作物行间的杂草清除作业，替代传统人工除草或化学除草剂喷施的作业模式，既降低田间管护的人力投入成本，也能减少化学药剂的使用量，适配绿色农业生产的实际需求。装置整体采用侧置悬臂挂载结构，上部设置标准三点式连接对接位，可直接匹配多数主流马力段拖拉机的后悬挂接口，安装时无需对拖拉机原有结构做额外改装，挂接后整机横向作业幅宽可覆盖三到四行作物的行间空间，作业时随拖拉机行进同步完成除草动作，作业效率远高于人工作业模式。装置的动力传递采用全液压驱动方案，上部设置多组液压管路快插接口，可直接对接拖拉机后置液压输出端口，无需额外加装独立动力单元，液压管路外部加装防护套与走线固定架，避免田间作业时秸秆、碎石剐蹭管路造成损坏，液压动力可独立驱动下部的多组除草作业头，每个作业头可根据对应行间的杂草密度、土壤硬度独立调整输出转速，避免出现漏除或者过度扰动作物根系的问题。下部作业端设置挡草护板与仿形支撑结构，护板采用耐磨钢板弯折成型，可阻挡作业时甩出的泥土、碎石飞溅到作物植株或者拖拉机机体上，仿形结构可随田间地表的起伏自动调整作业头的离地高度，保证除草深度始终维持在合适区间，既可以把杂草的根系从浅土层中带出，又不会过度翻耕土壤造成墒情流失。设计过程中充分考虑田间作业的复杂工况，整体机架采用高强度矩形钢管焊接成型，关键受力位置做加厚补强处理，悬臂结构做受力优化，避免长期重载作业出现结构变形，作业头的旋转部件设置多重密封结构，阻挡田间的泥沙、尘土进入转动副内部，延长部件的维护周期与使用寿命，装置整体的重心经过匹配调校，挂接后不会造成拖拉机尾部过重影响转向操控，作业时的振动幅度控制在合理区间，降低长时间作业的驾驶员疲劳感。
