越野车辆用高性能螺旋弹簧减震器

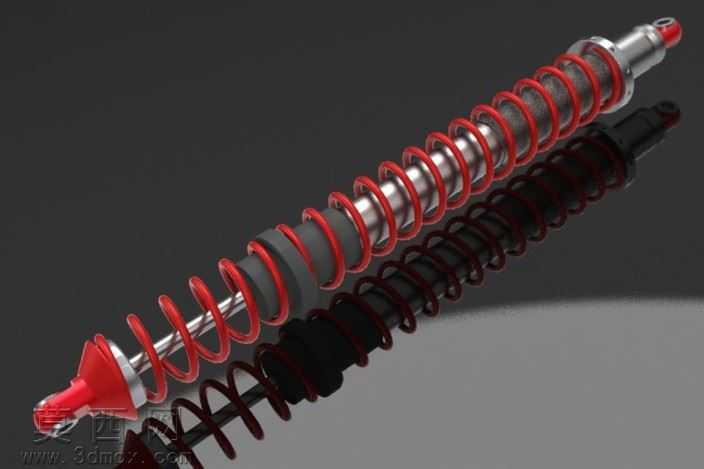

本作品为适配越野场景的减震器三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据越野工况的载荷需求确定核心尺寸参数，依次完成活塞杆、阻尼缸筒、螺旋弹簧、上下连接吊耳、缓冲防尘套等独立零件的建模，建模过程中严格把控各零件的配合公差，对弹簧的螺距渐变特征、缸筒内壁的阻尼油路结构、活塞杆表面的镀铬层装配间隙都做了精细化还原，保证装配体可实现完整的运动仿真，模拟减震器压缩、回弹的全行程动作，验证结构运动过程中无干涉问题。渲染阶段采用KeyShot完成材质与场景搭建，针对不同部件匹配对应材质属性：螺旋弹簧分别赋予高张力弹簧钢材质与红色喷塑涂层材质，还原两款不同阻尼调校版本的外观差异，金属部件添加细微的磨砂纹理与边缘倒角高光，模拟真实机加工零件的表面质感，红色缓冲头赋予高弹性橡胶材质，调整材质的粗糙度与次表面散射参数，还原橡胶件的哑光弹性视觉效果，黑色防尘套赋予耐油橡胶材质，添加细微的模压纹理提升真实感。场景搭建采用深灰色渐变影棚背景，布置三点式打光方案，主光从侧上方打亮弹簧的螺旋曲面轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒金属部件的边缘高光，最终渲染图清晰展现减震器的双层弹簧布局、阻尼调节结构、密封组件的细节特征。设计思路围绕越野场景的高强度使用需求展开，采用大直径缸筒提升阻尼油储量，降低连续颠簸工况下的阻尼热衰减，不等螺距螺旋弹簧可兼顾小震动过滤与大冲击承载能力，上下连接端采用强化吊耳结构，适配越野车辆的悬架安装点位，整体结构在保证缓冲减震性能的同时，兼顾了零件的可加工性与装配便捷性，可直接用于越野车辆悬架系统的结构验证、改装方案展示以及相关教学演示场景。
