可变螺距变桨距螺旋桨传动机构

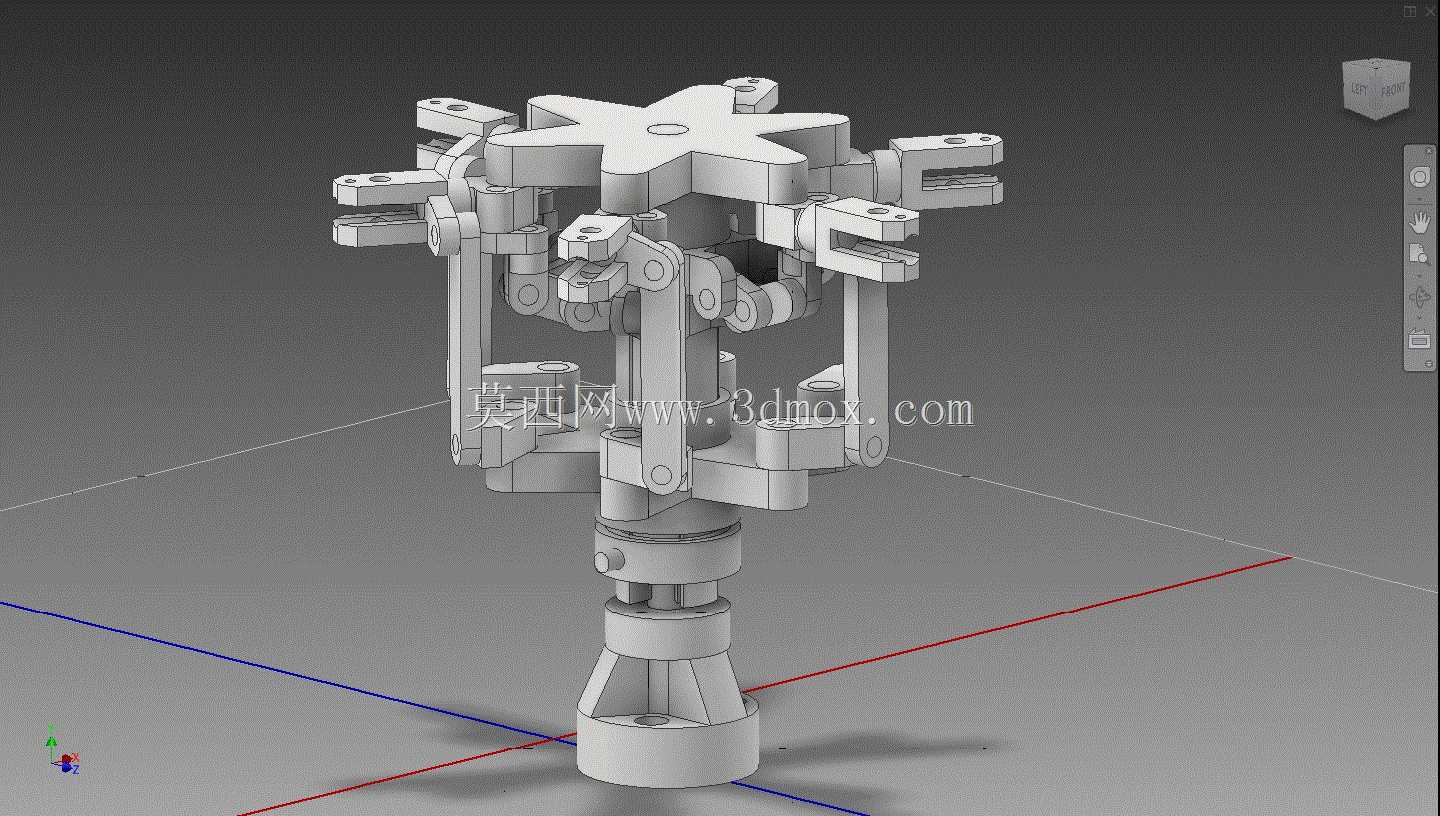

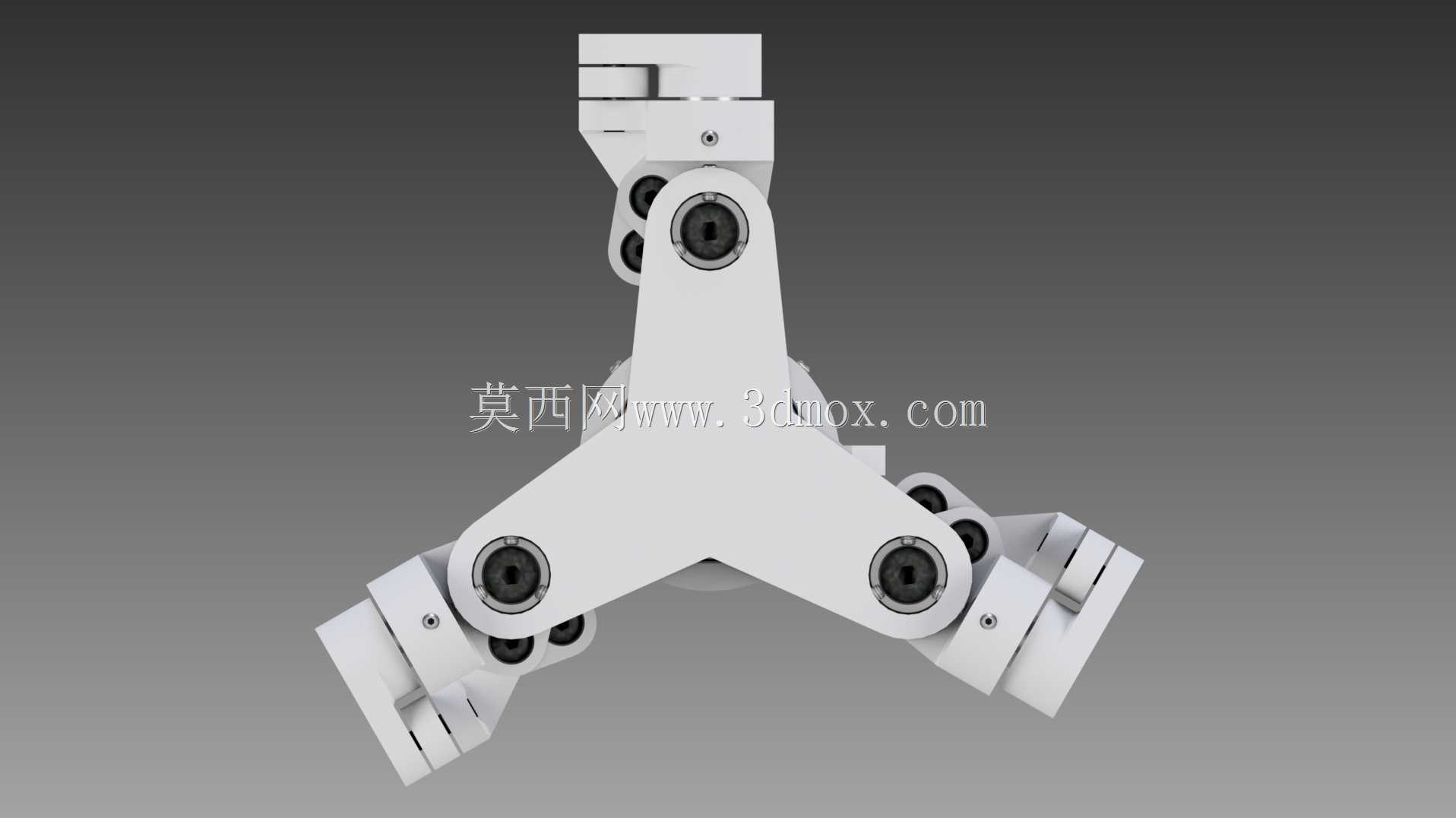

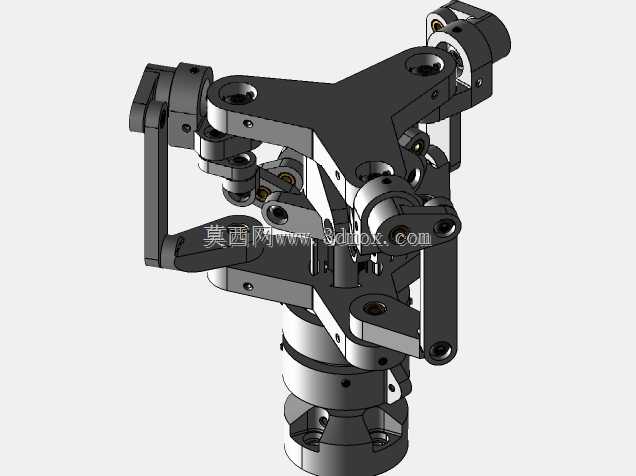

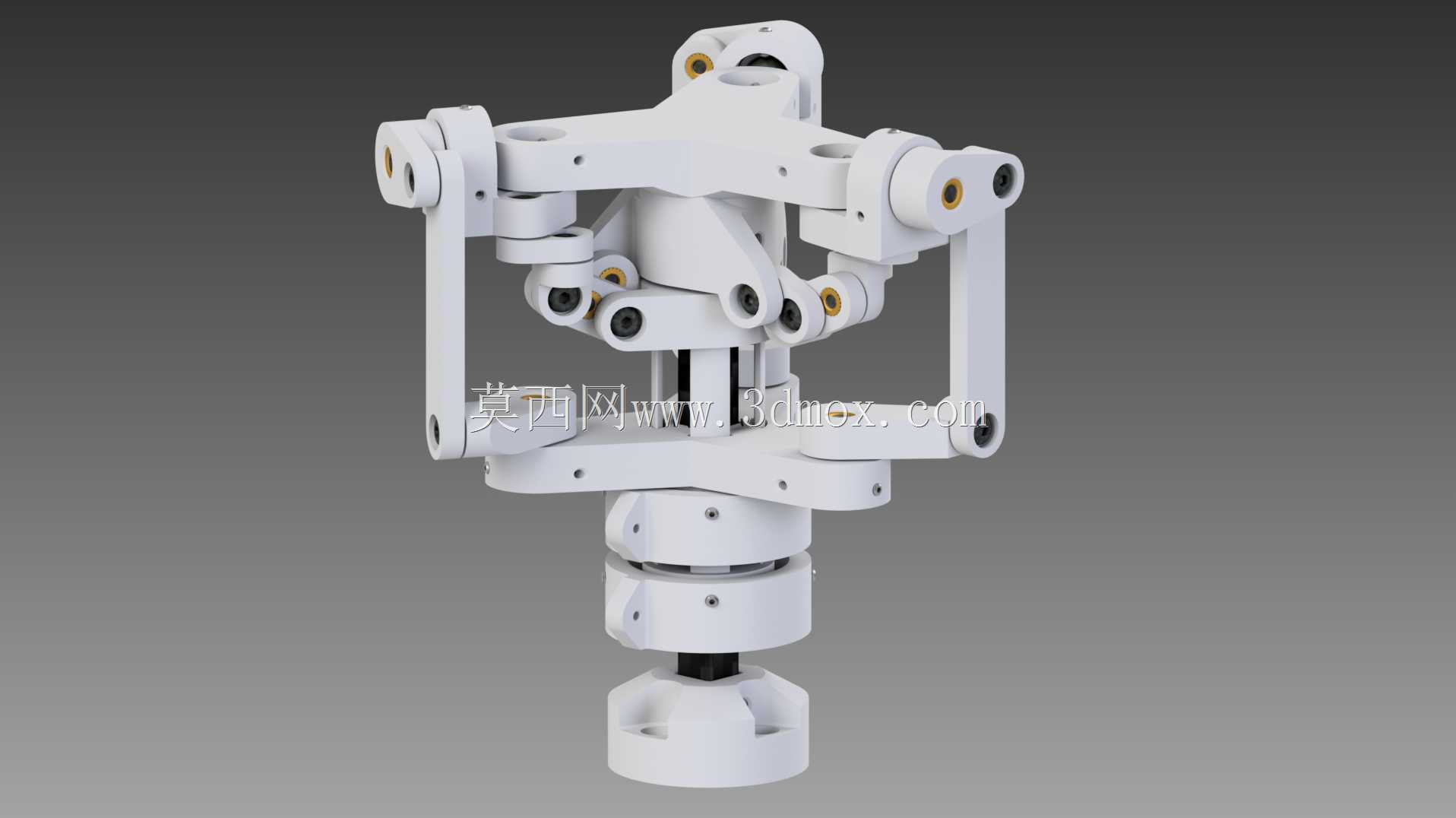

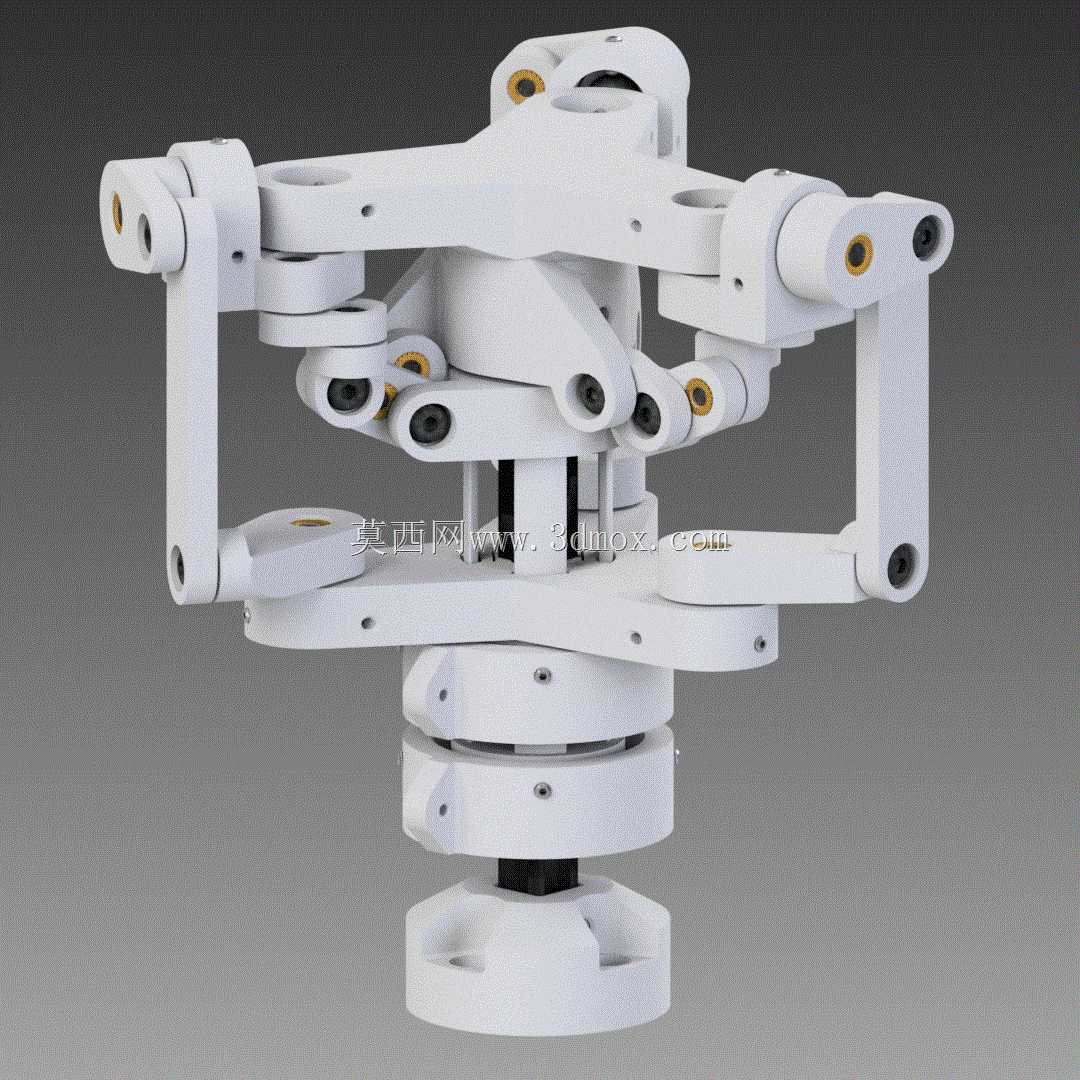

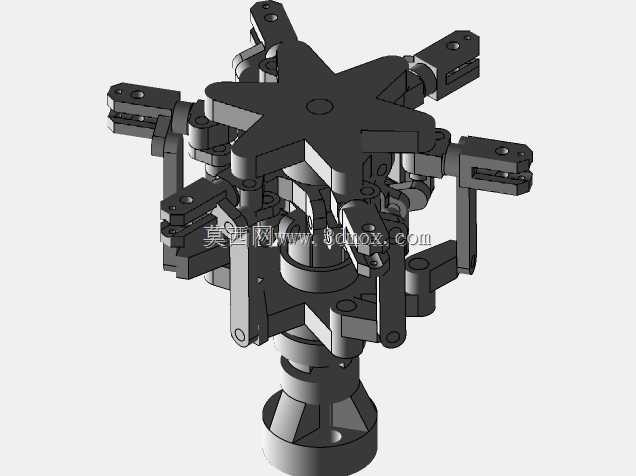

这款可变几何螺旋桨原型机构，主要面向低空旋翼飞行器、小型通航飞机、风洞试验测试平台以及特种流体推进设备的桨距调节场景设计，核心作用是在设备运行过程中动态调整桨叶的安装角度，改变螺旋桨的螺距参数，以此适配不同工况下的推力、转速与动力输出匹配需求，解决固定螺距螺旋桨无法兼顾低速大推力与高速高效率的行业痛点。从功能特性来看，该机构采用多连杆同步联动的结构设计，中心主轴作为动力输入与桨距调节的核心载体，周向均匀分布的多组铰接连杆分别连接中心调节滑套与每一片桨叶的根部铰接座，当中心滑套沿主轴轴向产生位移时，会通过连杆同步带动所有桨叶绕自身根部的旋转轴产生角度偏转，实现所有桨叶的桨距同步无级调节，调节过程中各桨叶角度偏差可控制在极小范围内，避免因桨距不一致产生的振动、推力不均问题，大幅提升运行稳定性。在设计思路上，整体采用模块化分层布局，从下到上依次为底座安装段、主轴支撑段、滑套传动段、桨叶夹持段，各段之间通过精密铰接孔与定位轴配合，所有转动副位置都预留了标准轴承安装位，既可以降低调节过程中的摩擦阻力，也能保证长期往复调节的结构耐用性；所有连杆构件都采用等强度轻量化设计，在保证铰接位置结构强度的前提下尽可能去除非受力区域的多余材料，降低整体转动惯量，让桨距调节的响应速度更快，适配高速动态调节的使用需求。从安装边界与尺寸适配来看，该机构的底座采用标准法兰式安装接口，可直接匹配主流的旋翼动力输出轴端安装尺寸，整体径向轮廓以主轴为中心均匀对称，安装时无需额外做偏心配重调整，轴向尺寸紧凑，不会过度占用动力舱的纵向安装空间；桨叶夹持端采用通用的叉形铰接接口，可适配不同翼型的标准桨叶安装，无需对桨叶根部做特殊改装即可完成装配，能够快速替换不同规格的桨叶完成不同工况的测试与实际使用。在实际应用中，搭载该机构的螺旋桨可以在起飞阶段切换至大桨距模式，获得更大的静推力，缩短起飞滑跑距离或提升垂直起飞的载荷能力；在巡航阶段切换至小桨距模式，降低动力系统的负载，提升推进效率，延长续航时间；在特殊工况下还可以通过调整桨距实现快速推力变化甚至反桨制动，大幅提升搭载平台的操控灵活性与工况适配能力。
