DIY木工板材切割专用拼图锯台结构

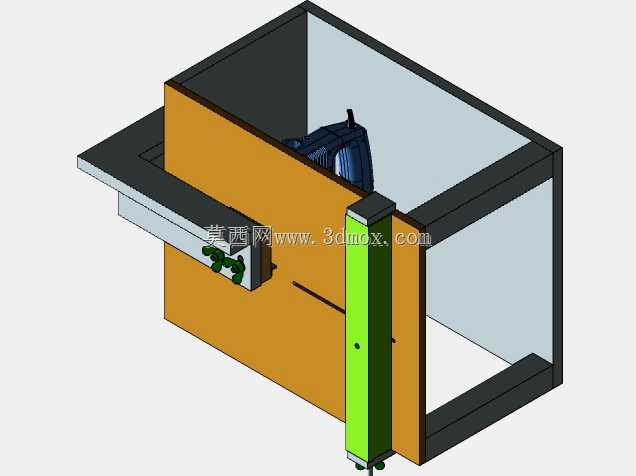

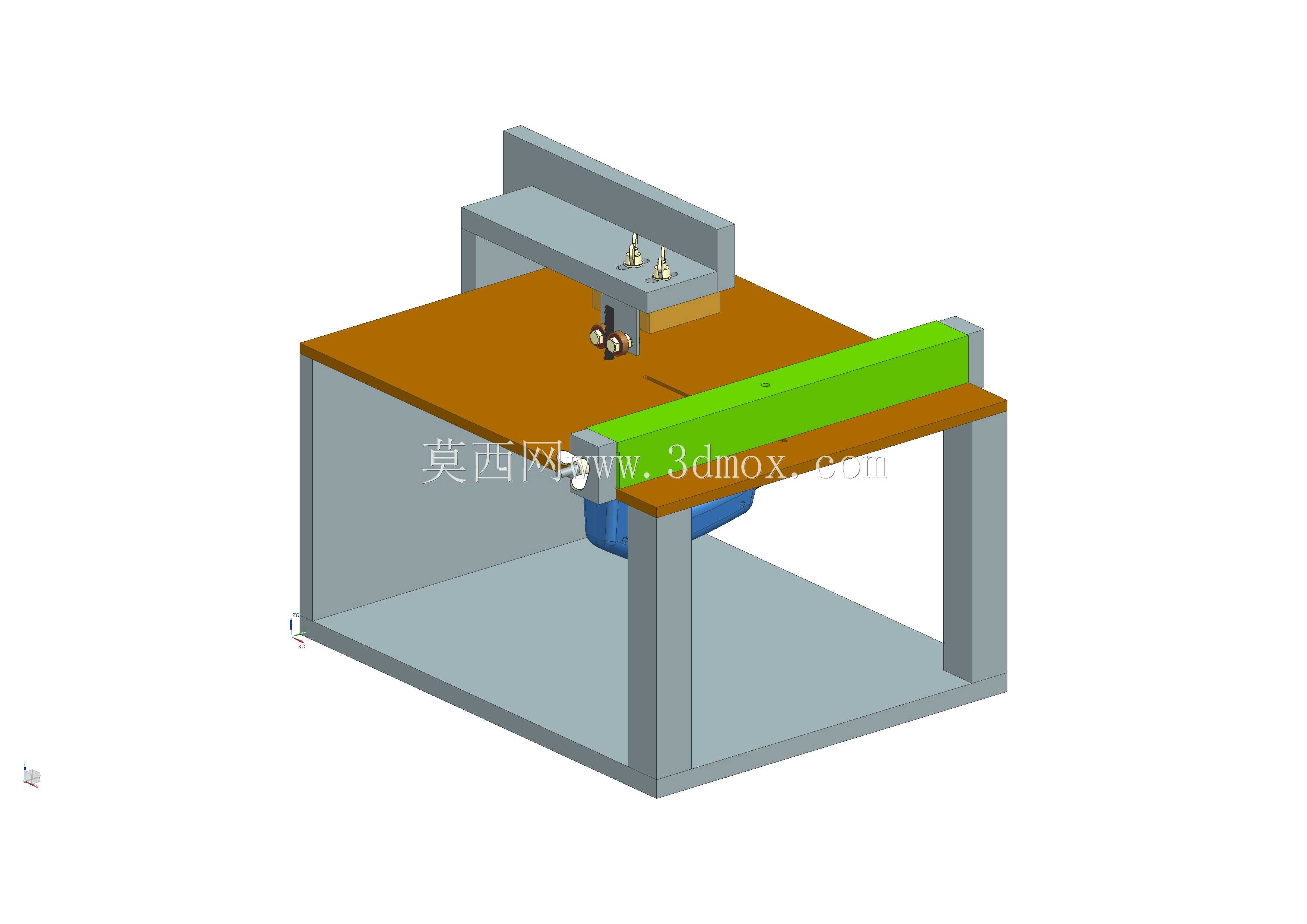

这款自制拼图锯台主要面向小型木工加工作业场景，适配个人木工坊、家装现场裁切、DIY手工木作等多种作业环境，可满足板材直切、定长裁切、小型木料开料的实际加工需求，解决手持切割机作业时精度不足、走刀偏移、操作安全隐患多的痛点。设备整体采用框架式桌体结构作为承载基础，底部预留充足的容置空间，可收纳加工余料、配套工具与吸尘接驳配件，作业台面选用平整耐磨的硬质板材作为加工基准面，能够保证待加工板材放置时的水平度，避免裁切过程中因台面凹陷导致的切口倾斜问题。锯切单元采用隐藏式下装设计，将切割锯头安置在台面下方的可调安装支架上，支架带有微调锁紧结构，可根据待加工板材的厚度、切割深度需求调整锯片伸出台面的高度，同时支架配备横向导向滑轨，可带动锯头沿预设轨道平稳走刀，相比手持切割的方式，走刀直线度可得到有效保障，裁切出的板材边缘齐整，无需后续多次打磨修边。台面一侧配备可调节定位靠栅，也就是图中绿色的长条形定位部件，靠栅可沿台面侧边的滑槽调整与锯切路径的间距，锁紧后可作为板材推送的定位基准，批量加工同规格尺寸的板材时，无需反复测量划线，可大幅提升裁切作业的效率，同时降低尺寸偏差。桌体框架采用标准型材拼接搭建，整体安装边界适配常规小型作业空间的摆放需求，不需要复杂的地基固定，放置在平整地面即可开展作业，框架的支撑腿做了加宽触地设计，作业过程中不会出现晃动偏移，保障走刀过程的稳定性。设计过程中充分考虑了DIY制作的可行性，所有结构部件均采用常见的标准型材与通用五金件拼接，不需要复杂的定制加工工序，普通作业人员即可参照结构完成组装调试，同时预留了锯片防护、吸尘接口的安装位置，可在后续使用中根据需求加装安全护罩与除尘配件，进一步提升作业安全性，减少加工过程中的木屑扬尘问题。这款锯台可适配多种常规小型切割锯头的安装，能够完成密度板、实木板、生态板等常见家装与手工木作用板材的裁切作业，相比大型专业裁板锯，占地面积更小、制作成本更低，同时兼顾了裁切精度与操作便捷性，非常适合小规模木工作业场景使用。
