树莓派4人形摄像头安装支架结构

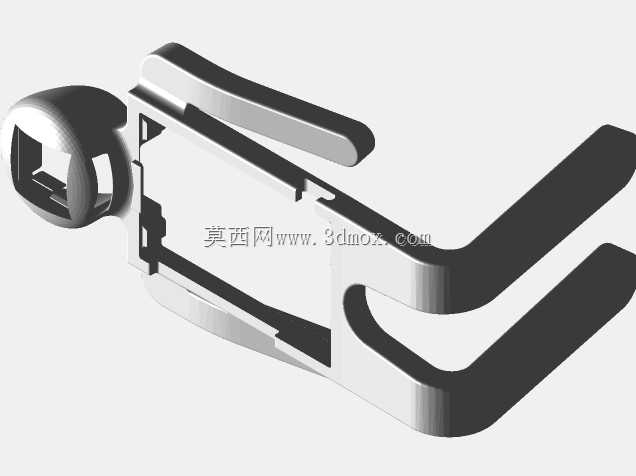

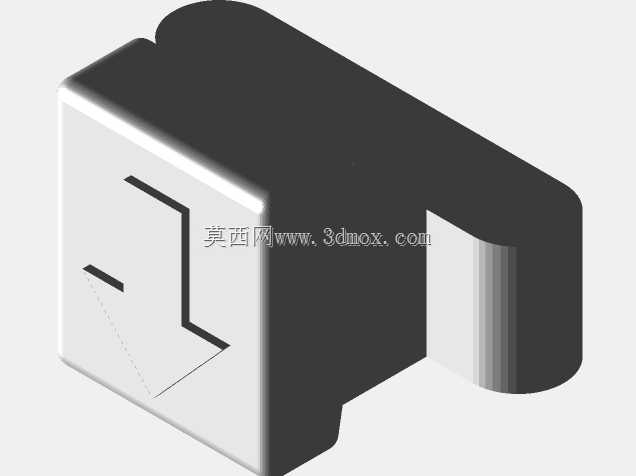

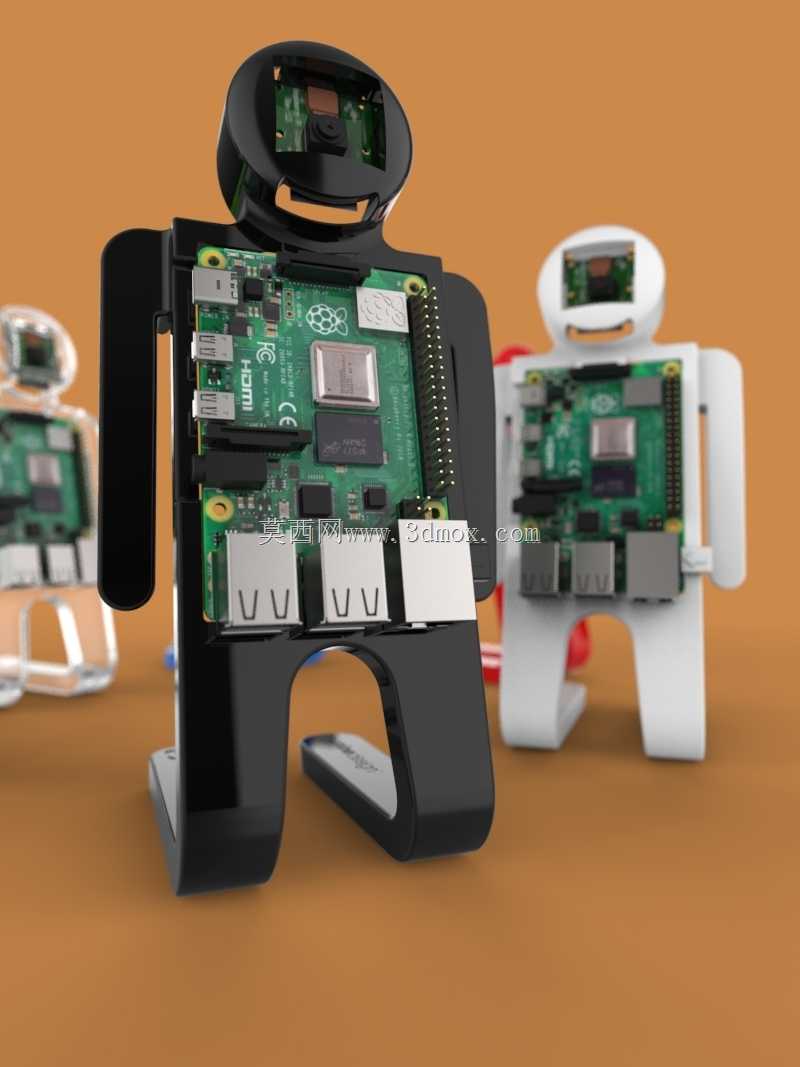

这款结构件是面向树莓派4单板计算机设计的创意人形安装载体，主要应用于嵌入式开发教学演示、桌面创意电子摆件、小型视觉识别项目原型搭建场景，能够为单板计算机与配套摄像头提供一体化的固定与防护方案，解决零散开发板摆放杂乱、摄像头安装定位不便的问题。整体采用拟人化的造型设计，头部预留摄像头安装位，可直接固定适配树莓派官方摄像头模组，躯干部分完全贴合树莓派4的PCB外轮廓，通过卡扣式结构实现板卡的免螺丝锁附，避免螺丝固定对PCB板造成的压伤风险，同时在板卡的HDMI接口、USB接口、供电接口、以太网接口位置均做了精准的开口避让，不会影响任何外接接口的正常插拔使用，无需拆卸支架即可完成所有外设的连接操作。头部与躯干之间预留了FFC软排线的走线路径，排线可通过支架下巴位置的走线槽延伸至躯干内部的CSI接口处，走线规整无外露，既避免排线弯折损坏，也让整体外观更加整洁利落。支架的手臂与腿部采用一体化的支撑结构，腿部做了加宽的支撑面设计，放置在桌面时具备足够的稳定性，不会出现倾倒歪斜的情况，同时手臂部分的结构也可作为辅助受力点，方便移动整个装置时的拿取。在安装边界设计上，支架内部的卡槽尺寸完全匹配树莓派4的PCB长宽尺寸，厚度方向预留了0.2mm的装配间隙，既可以保证板卡顺利卡入，也不会出现卡入后晃动松脱的问题，摄像头安装位的定位孔与官方摄像头模组的安装孔位完全对齐，安装后摄像头镜头与头部开孔中心同轴，不会出现视角偏移的情况。支架整体采用无尖锐棱角的圆角过渡设计，日常拿取使用时不会划伤手部，同时外壳结构可以对板卡起到一定的防尘防护作用，减少桌面落灰对板卡元器件的影响，除了实际的开发使用功能外，拟人化的造型也让开发板具备了桌面装饰属性，可作为电子爱好者桌面的创意展示摆件，也适合用于青少年编程教学、嵌入式开发入门课程的演示教具，让枯燥的开发板变得更具趣味性，降低入门学习的枯燥感。
