品字尾嵌入式交流电源输入插座结构

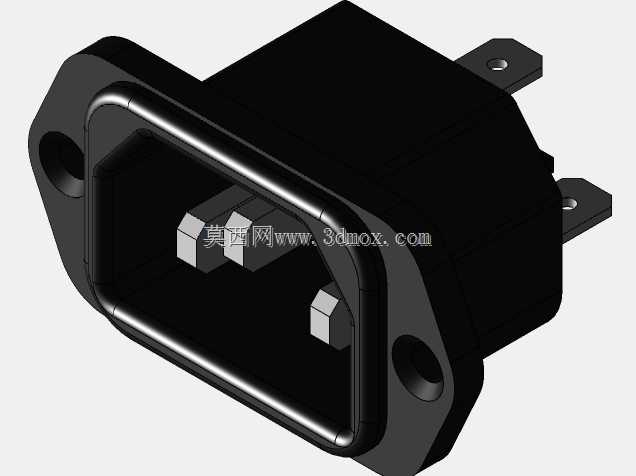

这款品字结构的嵌入式交流电源输入插座，是各类台式电子设备、工业小型电控装置、桌面型机电设备上最常用的市电输入接插部件，日常我们接触的台式电脑主机、桌面型显示器、小型工控机、台式实验仪器、外置式电源适配器设备上，都能见到这类插座的身影，它承担着设备侧市电接入的核心功能，是强电进入设备内部电路的第一道物理连接节点。从实际使用场景来看，这类插座需要适配通用的品字尾电源线，也就是日常最常见的C14规格公座对应C13母头电源线，这类电源线通用性极强，全球绝大多数市电接入的桌面式、机架式设备都采用该规格接插件，因此插座的插片间距、插片尺寸、接插深度都严格遵循通用接插件的尺寸规范，确保不同厂商生产的同规格电源线都能顺畅插入，接插后接触紧密无松动，不会出现接触不良导致的打火、温升过高问题。从产品功能特性来看，这款插座采用带法兰安装边的结构设计，法兰两侧预留了两个圆形安装固定孔，安装时可以从设备外壳外侧将插座嵌入预先开好的对应尺寸方孔内，再通过两颗螺丝从外侧或者内侧将法兰边锁紧在设备壳体上，安装完成后插座的接插端面与设备外壳表面基本齐平，既不会突出过多影响设备外观整体性，也不会凹陷过深导致电源线插头无法完全插合。插座的插片采用导电性能优异的铜质基材制作，表面做镀镍处理，既保证导电接触电阻足够小，大电流通过时温升控制在安全范围内，也能避免长期使用后铜基材氧化导致接触性能下降。插座的主体绝缘外壳采用耐高温、阻燃等级达V0级的硬质工程塑料制作，能够承受接插过程中的机械外力，也能在内部电路出现异常温升时起到阻燃绝缘的作用，避免故障扩大。从设计思路层面，这款插座的结构充分考虑了批量装配的便利性，插座尾部的三个接线插片采用直插式焊片结构，设备内部的电源线可以直接通过插簧端子压接后套在插片上，也可以直接焊接在插片上，不需要额外的转接结构，装配工序简单，适合流水线批量生产作业。插座的绝缘外壳与法兰边采用一体化成型结构，整体结构强度高，多次插拔后不会出现外壳开裂、法兰边断裂的问题。从安装边界尺寸来看，这款插座的法兰边整体轮廓为带圆角的矩形，两侧安装孔的中心距符合通用C14插座的安装孔距标准，设备外壳上的开孔尺寸匹配插座主体的嵌入部分尺寸，嵌入深度适配常规1-2mm厚度的金属或塑料设备外壳，安装完成后插座尾部的接线插片与设备内部的其他元器件保留足够的安全绝缘距离，不会出现高压部分与设备内部金属结构距离过近导致的爬电风险。在实际使用中，这类插座能够承载10A/250V的交流市电负载，完全满足常规小型电子、机电设备的供电输入需求，接插寿命可达数千次，能够覆盖设备全生命周期的插拔使用需求，接插后插头与插座之间的保持力足够，日常使用中不会因为设备轻微挪动、电源线被意外拉扯就出现松脱断电的情况，同时插拔力度适中，用户不需要使用过大的力气就能完成插头的插拔操作，使用体验顺畅。
