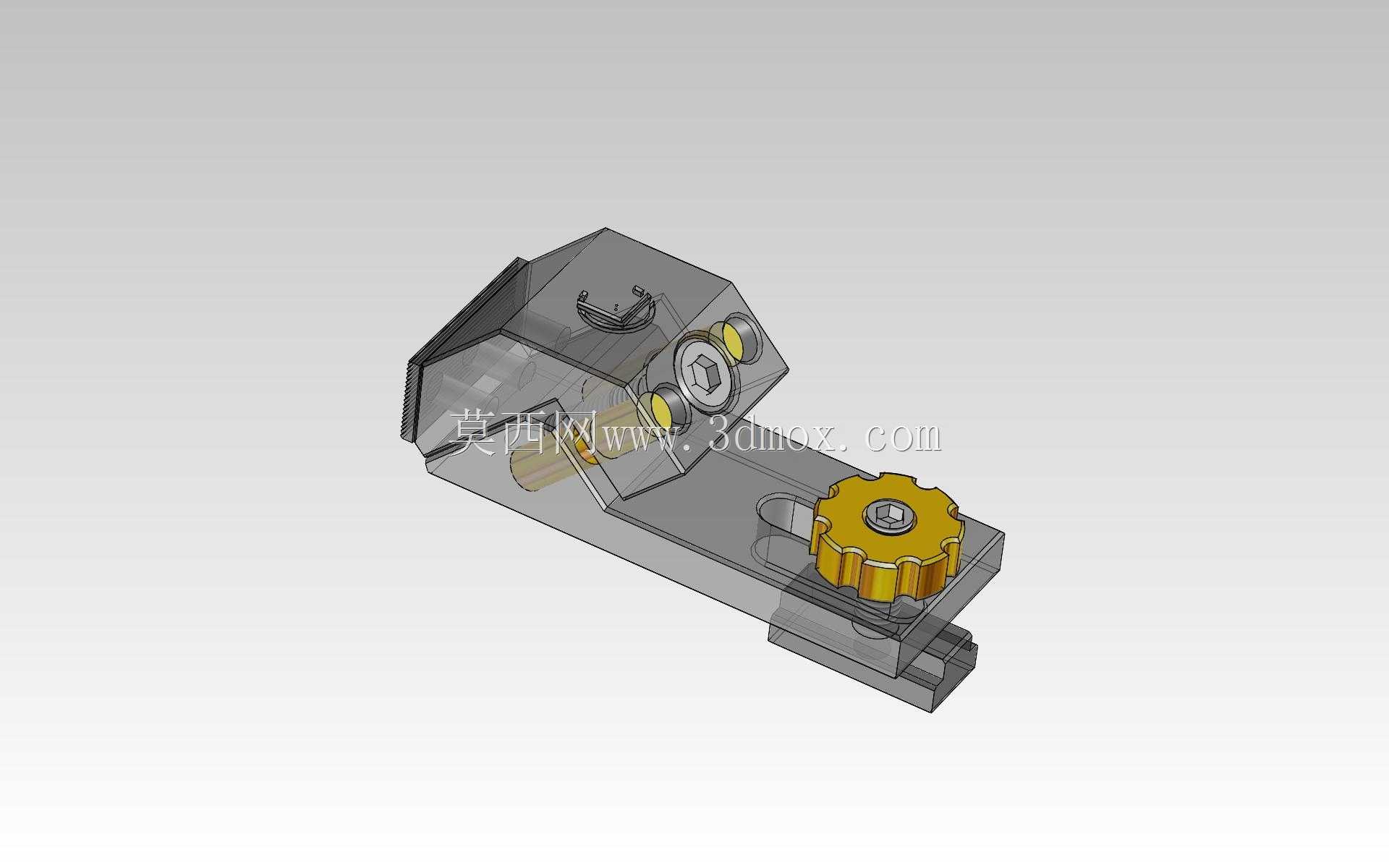

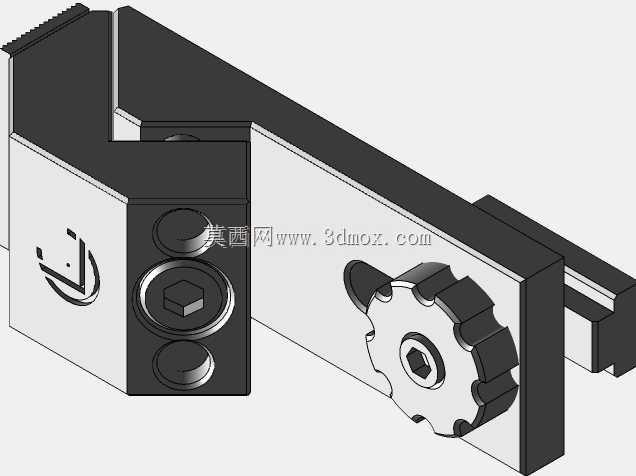

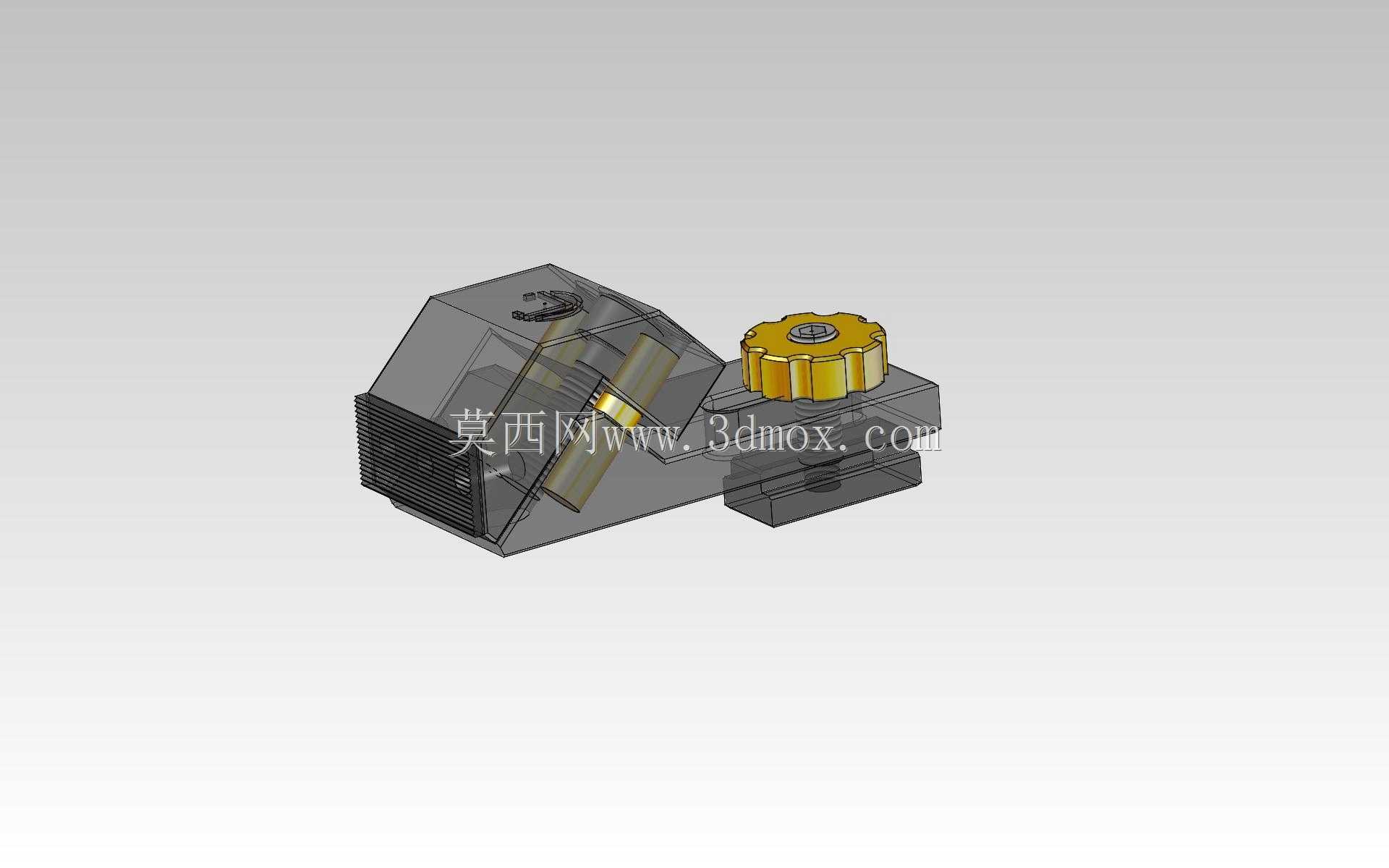

T形轨道侧装压紧限位夹具结构

这款T形轨道边缘夹主要应用于工业生产中T型导轨配套的工件装夹、工位限位场景，常见于机床工作台辅具加装、生产线导轨旁工装定位、检测工位工件快速锁紧等工况，能够直接卡装在标准T形轨道的翼缘位置，无需额外在轨道上打孔攻丝，不会破坏原有导轨的结构完整性与安装精度，适配市面上多数常规规格的工业T型导轨使用。从功能特性来看，该夹具采用侧面旋拧锁紧的操作逻辑，顶部的星形手拧旋钮无需借助额外扳手即可手动操作，能够实现快速装夹与松脱，单步操作即可完成锁紧或释放，大幅缩短工位调整的辅助时间；夹体内部设置有适配T形轨轮廓的卡位结构，锁紧时内部压块会紧密贴合T轨的下翼缘内侧，配合夹体本体的上沿卡位，形成双向抱紧的受力结构，锁紧后不会出现沿轨道方向窜动、垂直方向松脱的问题，可承受常规加工、检测过程中的侧向推力与振动载荷，保证装夹稳定性。设计思路上，这款夹具采用了模块化的紧凑结构，整体外轮廓做了倒角过渡处理，没有突出的尖锐棱角，避免生产线操作过程中剐蹭操作人员或管线；夹体主体采用一体化的受力结构设计，将锁紧传动结构内置在夹体空腔内，既可以保护内部的传动螺杆、压块部件不受车间切屑、切削液、粉尘的侵蚀，也能缩小整体的安装占用空间，不会在轨道旁占用过多的工位面积，方便在排布密集的工装工位上使用。从安装边界来看，该夹具卡装在T形轨上时，沿轨道长度方向的占用尺寸较小，可实现小间距的多工位排布；夹体高出轨道上表面的高度控制在较低范围，不会干涉轨道上移动的滑台、工件等部件，侧向突出的手拧旋钮位置做了下沉设计，操作时不会与相邻的工装、管线发生干涉；夹体底部与轨道安装基面预留有微小间隙，不会因为基面存在微小焊渣、凸点就出现安装歪斜的问题，适配车间内多数常规安装基面的平整度条件，安装时只需将夹体开口对准T形轨翼缘推入，旋紧旋钮即可完成固定，拆卸时反向旋松旋钮即可沿轨道滑出或直接取下，无需拆解任何部件，日常维护仅需定期清理表面积屑、在传动螺杆处加注少量润滑脂即可长期稳定使用，能够满足多品种小批量生产时频繁调整工位的使用需求，也可用于固定安装在轨道上的挡块、传感器支架、管线固定座等附属部件。
