多自由度夹取式机械臂执行机构

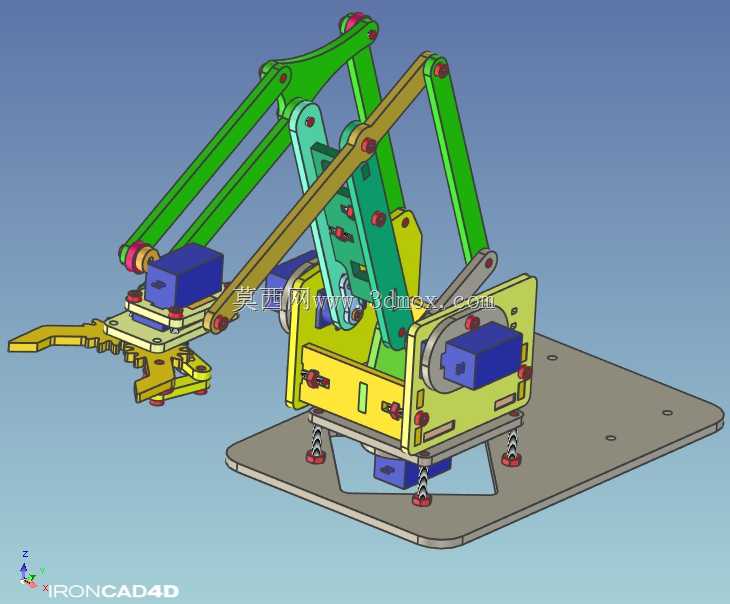

这款多自由度夹取机械臂是面向轻型物料搬运、精密分拣、教学实验场景开发的执行端设备，可适配桌面级自动化工作站、小型生产线上下料工位、职业院校机械实训平台等场景，能够完成重量在1kg以内的规则或异形小件的抓取、移位、放置动作，替代人工完成重复性高、定位精度要求一致的简单操作，降低人工操作的疲劳误差，提升小型工位的作业一致性。设备整体采用并联连杆结合多轴联动的结构设计，底座为带安装孔的平板式结构，可通过螺栓直接固定在工作台面、流水线侧方或移动小车上，安装边界清晰，底座预留的四个带减震垫的支撑点位能够抵消臂体运动时产生的小幅振动，保证末端夹爪的定位稳定性。臂体部分采用多组平行连杆与铰接转轴配合的结构，通过不同连杆的长度配比实现末端夹爪在工作范围内始终保持水平姿态，避免夹取物料时出现倾斜掉落的问题，各铰接点位均配置耐磨轴套，降低长期往复运动的磨损量，延长设备的无故障运行周期。末端执行器采用平动式夹爪结构，夹指可根据抓取物料的外形更换适配的指型，能够适配块状、棒状、带卡槽结构的多种小件，夹爪的开合行程可通过调整驱动端的限位位置实现适配，满足不同尺寸物料的夹取需求。设计过程中优先考虑了结构的易维护性，所有连杆与转轴均采用外露式装配结构，无需拆解整体臂体即可单独更换磨损的铰接件，驱动模块采用模块化安装方式，分别布置在底座与臂体衔接位置，布线沿连杆内侧的走线槽排布，避免运动过程中出现线缆拉扯磨损的问题。设备的工作覆盖范围为底座上方半径350mm的半球形空间，垂直方向可实现从底座平面到上方280mm高度的动作覆盖，能够适配多数桌面级作业场景的空间需求，整体结构紧凑，运动过程中无外凸的尖锐结构，在教学场景使用时也能保障操作安全。各运动关节的阻尼经过适配调整，既能够保证动作响应的灵活性，也能在断电状态下保持臂体姿态不坠落，无需额外配置抱闸机构即可满足日常使用的安全要求。
