低压方形户外投光照明灯具结构设计

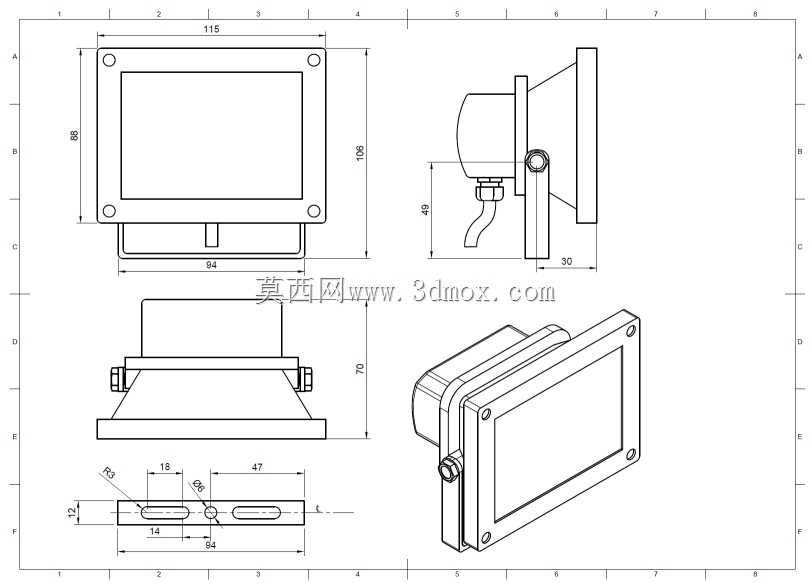

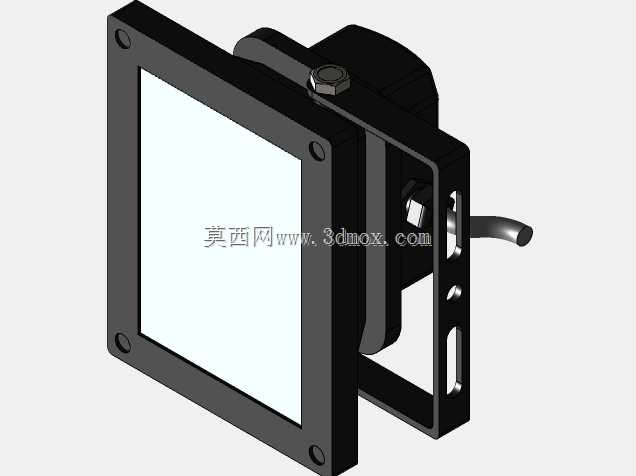

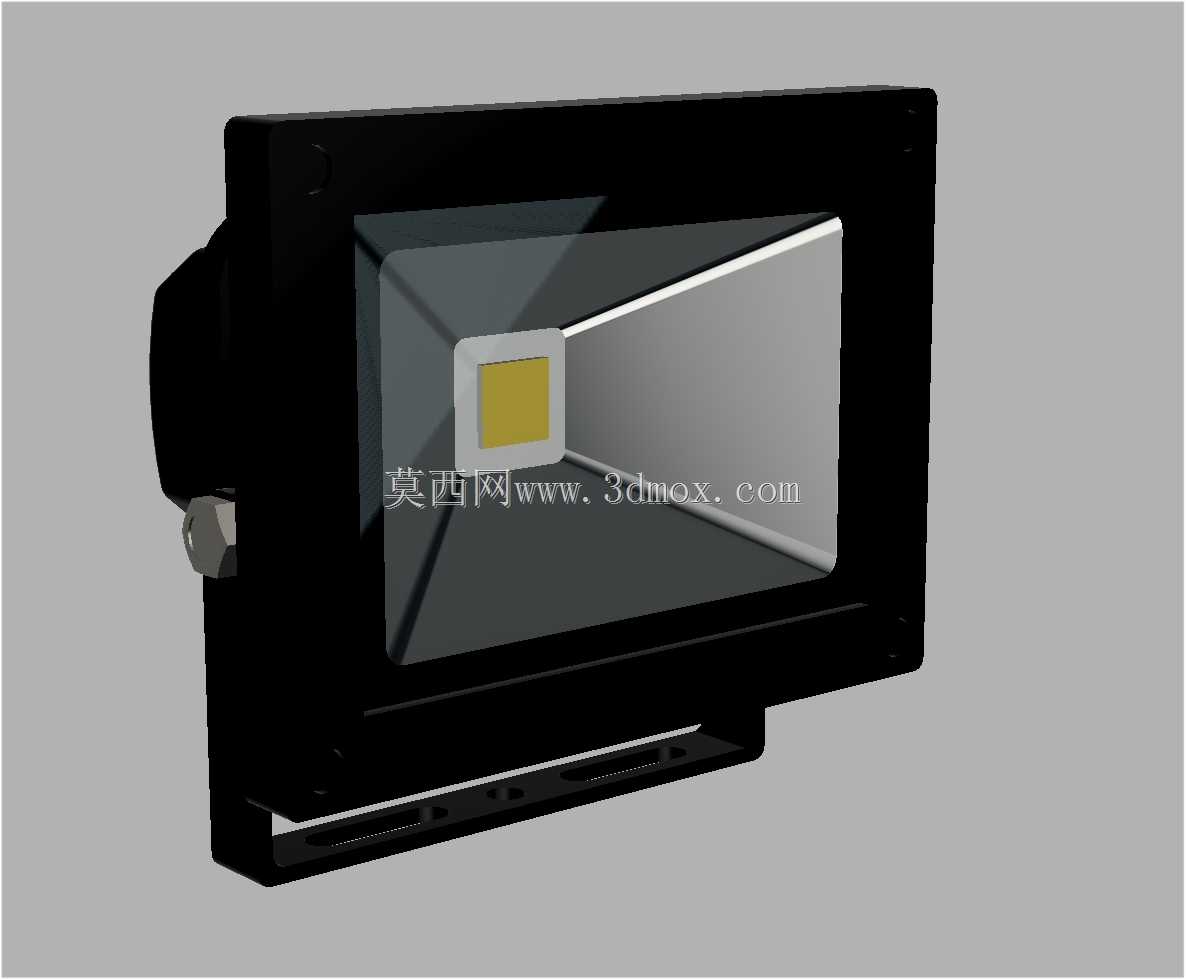

这款12伏低压LED泛光灯，主要面向户外临时作业照明、小型车载辅助照明、庭院局部补光、低压安防配套照明等场景设计，适配12V直流供电体系，可直接对接车载电瓶、小型太阳能储能供电系统、低压户外配电回路使用，规避高压供电在潮湿户外场景下的触电风险，适合工地临时巡检、露营营地照明、货车倒车补光、院落围墙安防照明等多种实用场景。从功能特性来看，该灯具采用单颗大功率LED作为发光核心，反光杯经过精准的曲面设计，能够将LED发出的光线聚拢成均匀的宽幅泛光光束，照射范围覆盖角度可达120度，不会出现局部光斑过亮、边缘照度骤降的问题，满足大面积泛光照明的需求；灯具外壳采用一体式压铸成型的黑色壳体结构，壳体表面预留多道散热筋结构，能够将LED工作时产生的热量快速传导到外部空气中，避免灯珠长期高温工作出现光衰过快的问题，延长灯具的实际使用寿命。在设计思路上，这款模型采用分体式独立结构设计，将透光玻璃、安装支架、固定螺栓、接线电缆都设置为独立可编辑的结构件，方便后续根据实际生产需求调整各部件的参数：比如透光玻璃采用钢化平面玻璃，与壳体之间预留密封胶圈的安装槽位，能够实现IP65级别的防水防尘效果，应对户外雨天、扬尘环境的使用需求；背部的可调安装支架采用U型铰接结构，通过侧面的锁紧旋钮可以调整灯具的照射角度，角度调节范围覆盖水平向下15度到向上90度，能够适配不同安装位置的照射角度需求。从安装边界与尺寸来看，这款灯具整体为方形薄款结构，壳体正面的外轮廓尺寸适配常规小功率泛光灯的安装开孔尺寸，背部支架的安装孔位预留长条形调节槽，既可以采用壁挂式安装在墙面、杆体上，也可以通过支架固定在平台、设备外壳上，安装时不需要额外定制转接配件，能够直接替换同规格的传统卤素泛光灯；接线部位采用侧出式防水接头，电缆出线位置做了防弯折处理，避免长期调整角度时线缆根部出现断裂破损的问题，整体结构紧凑，安装占用空间小，不需要预留过多的散热操作空间，适合在空间局促的安装场景下使用。
