履带式小型工程钻机结构设计

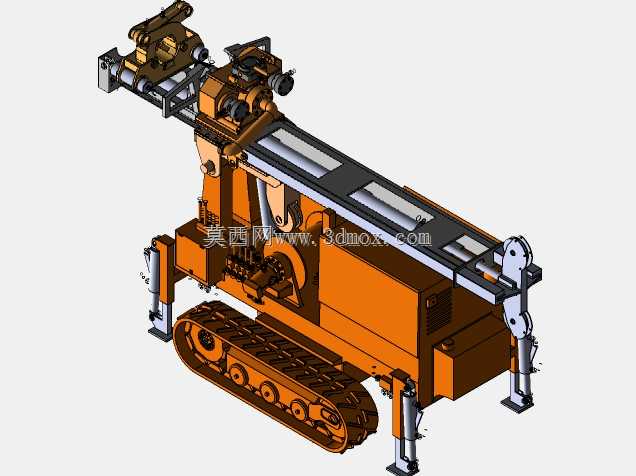

这款履带式小型工程钻机主要面向狭小场地的浅层岩土施工作业场景，可适配民用地基勘察、农村自建房桩孔施工、山地光伏桩钻孔、小型地质普查取样、非开挖导向孔先导钻进等多种作业需求，相较于大型钻探设备，它能够在狭窄巷道、丘陵坡地、农田边角等大型设备无法进入的区域灵活转场作业，填补了小型工程钻探领域轻量化设备的应用空白。设备整体采用履带式行走底盘设计，履带接地比压控制在较低区间，能够在松软泥土、碎石坡面、临时回填土层等非硬化路面稳定行走，不会出现陷车、打滑的问题，底盘上方集成了动力单元、钻进进给滑台、操控系统与液压支腿组件，整体布局紧凑，转场时无需额外拆解部件，可自行完成短距离移位，长距离转运时仅需小型货运车辆即可装载，大幅降低了小型工程的设备转运成本。设备的钻进滑台采用长行程直线导轨结构，可适配不同长度的钻杆接驳需求，滑台进给采用液压驱动，能够根据不同地层硬度自适应调整钻进压力，避免硬质地层下钻压过大导致钻杆断裂、软质地层下钻压不足影响钻进效率的问题；滑台前端设置有钻杆夹持与导向机构，可在接卸钻杆时自动固定钻杆位置，减少人工辅助操作的强度，同时保证钻孔的直线度，避免斜孔、弯孔问题影响成孔质量。设备四个角点配置了可独立伸缩的液压支腿，作业前可通过调整各支腿的伸出长度，将整机调整至水平状态，即使在坡度不超过15度的坡地作业，也能保证钻机的工作稳定性，避免钻进过程中机身晃动导致钻孔偏斜，支腿底部配置了大尺寸支撑垫板，可分散支腿对地面的压力，防止软土地面作业时支腿下陷。设计过程中充分考虑了小型作业场景的操作便利性，所有操控阀组集中布置在机身侧方的操作位，操作人员站在地面即可完成所有行走、支腿伸缩、钻进进给、钻具回转的操作，无需攀爬机身；整机的维护点位全部设置在机身外侧可直接触及的位置，日常的滤芯更换、液压油检查、履带张紧度调整都无需拆解机身护板，大幅降低了野外作业时的设备维护难度。设备的外形尺寸充分考虑了乡村道路、狭小庭院的通行需求，整机宽度控制在1.2米以内，转场状态下整机高度不超过2.2米，可直接通过多数乡村入户路、厂区小门，作业时支腿展开后的横向支撑宽度可达2.2米，能够保证钻进作业时的整机稳定性，不会因钻进反力出现机身侧翻的风险；动力单元采用紧凑化布局，在保证输出功率满足百米内浅层钻孔需求的前提下，尽可能压缩了机身的纵向尺寸，让设备在狭小场地内的转向半径控制在2米以内，可在有限空间内完成调头、对位操作。
