精密旋转滚珠丝杠螺母传动组件结构

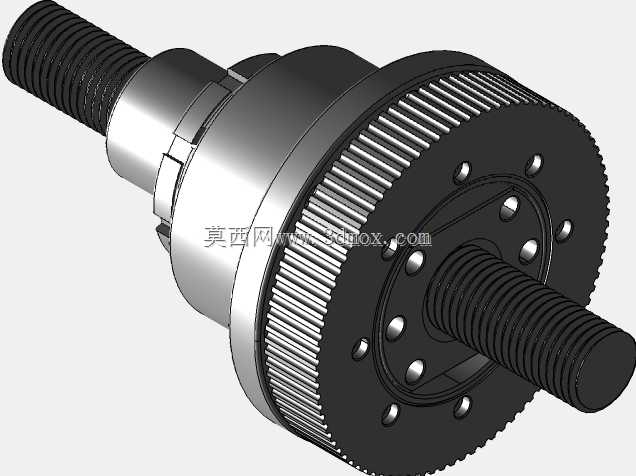

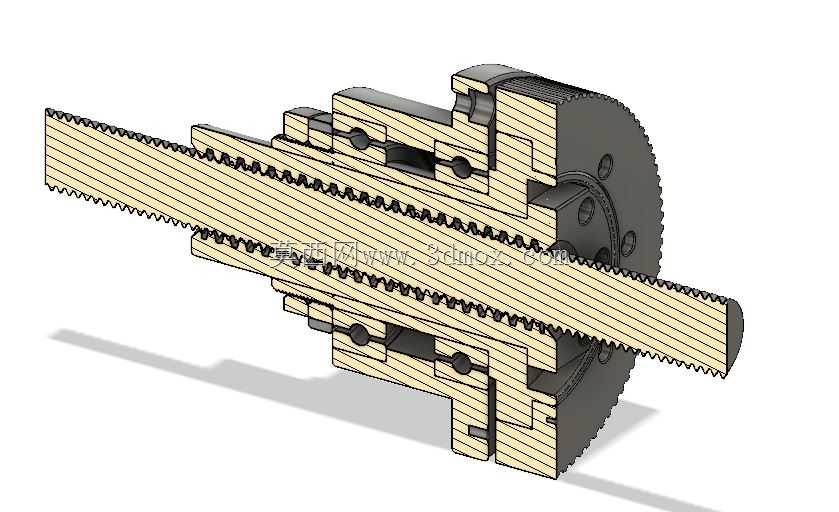

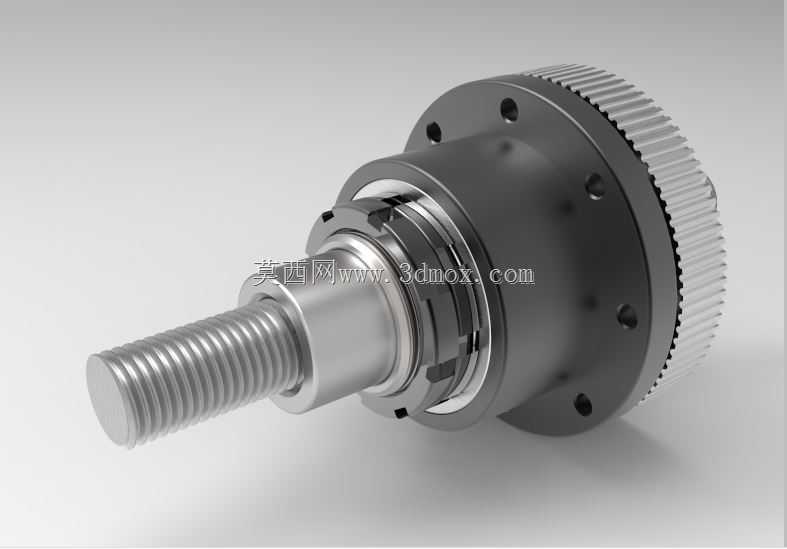

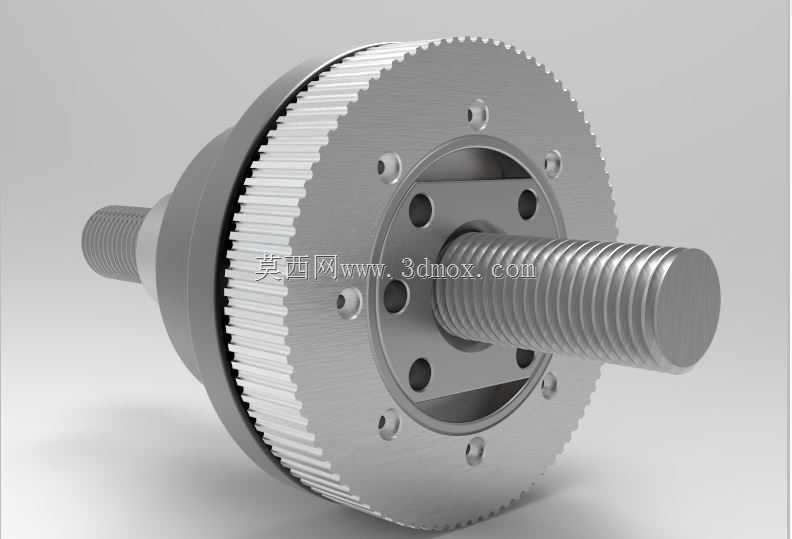

这款旋转滚珠螺母是精密直线传动系统中的核心执行部件，主要适配3210规格滚珠丝杠使用，广泛应用于数控机床进给轴、精密检测设备位移平台、自动化生产线直线模组、半导体晶圆搬运机构、高精度激光加工设备等对传动精度、响应速度有严苛要求的工业场景中，承担将旋转运动与直线运动相互转换的核心传动功能，相比传统滑动丝杠螺母，它依托滚动摩擦传动原理，可将传动效率提升至九成以上，同时大幅降低传动过程中的摩擦阻力与温升损耗，长时间高速往复运行下仍能保持稳定的传动精度，有效减少设备的驱动功率损耗。从功能特性来看，该螺母集成了带齿同步传动轮缘、法兰安装基体、密封防尘结构、滚珠循环回流通道以及预紧调整结构，外侧的齿圈可直接与同步带啮合驱动螺母自身旋转，带动丝杠实现直线进给，无需额外加装传动联轴器，有效压缩传动链的整体长度，提升传动系统的刚性；法兰端面上的均匀分布安装孔可直接将螺母本体固定在设备的安装基座上，安装定位便捷可靠；内置的滚珠循环结构可实现滚动体的顺畅回流，配合两端的接触式密封件，可有效阻挡加工环境中的切削液、金属碎屑、粉尘杂质进入螺母内部滚道，延长内部滚动体与滚道的使用寿命，降低日常维护频次。在设计思路上，这款螺母采用了一体化集成式结构设计，摒弃了传统螺母与传动轮分体装配的方案，将同步带轮的轮齿直接加工在螺母的外圆柱面上，既减少了分体装配带来的同轴度误差累积，也缩小了整个传动单元的径向安装尺寸，让整体结构更加紧凑；内部滚道采用哥特式截面轮廓设计，可通过选配不同直径的滚珠实现精准的预紧量调整，消除传动反向间隙，提升传动系统的反向定位精度，满足高精度进给场景下的微米级定位需求；螺母本体采用合金结构钢经淬硬处理后精磨加工，滚道表面硬度达到高耐磨要求，可承受较大的轴向传动载荷，适配高速往复进给的运行工况。从安装边界与尺寸适配来看，该螺母的法兰安装端面设置有均匀分布的螺栓过孔，可通过内六角螺栓直接与设备安装面板锁紧固定，安装时需保证螺母轴线与丝杠轴线的同轴度误差控制在允许范围内，避免偏载导致滚道异常磨损；外侧带齿部分的齿形适配标准同步带规格，设计选型时可根据传动扭矩需求匹配对应宽度的同步带；螺母伸出端的轴颈可适配配套的轴承座支撑结构，进一步提升螺母旋转时的运行稳定性，整体径向尺寸紧凑，可在狭小的设备安装空间内完成布置，适配各类紧凑型精密传动模组的设计需求，在高速进给场景下运行平稳无卡顿，低速运行时无爬行现象，可充分满足各类精密装备的直线传动需求。
