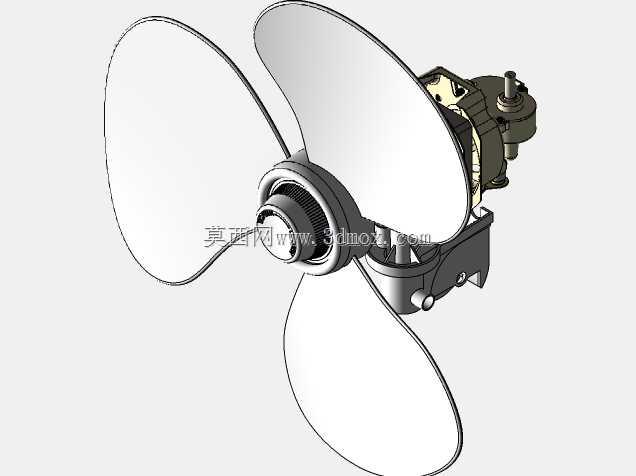

家用办公摆动送风风扇总成结构设计

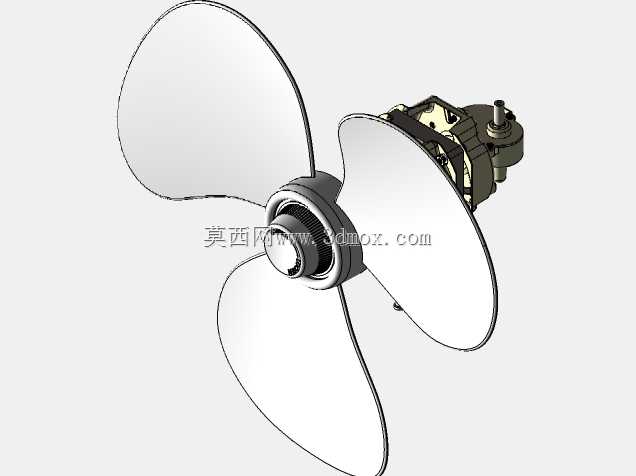

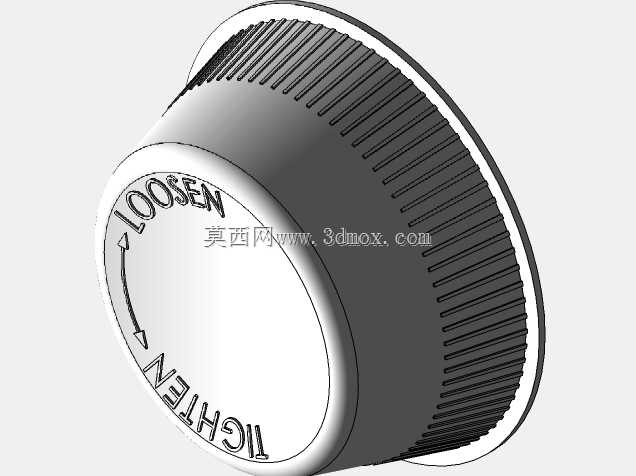

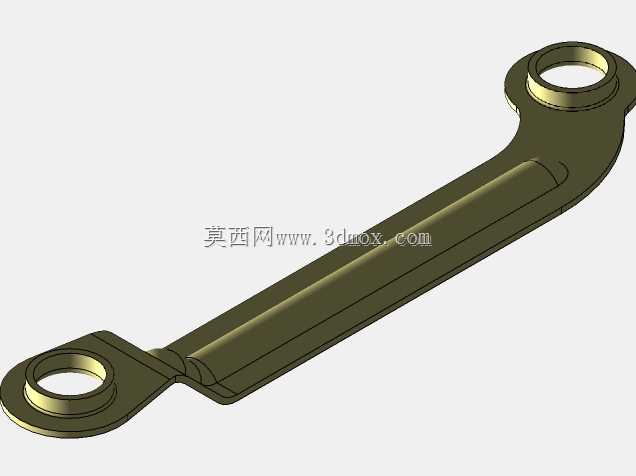

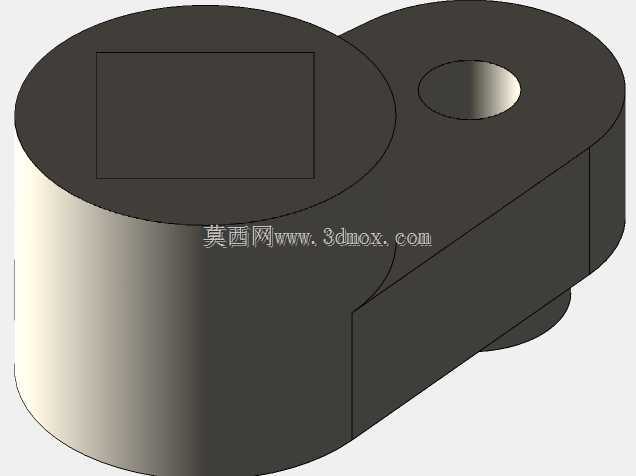

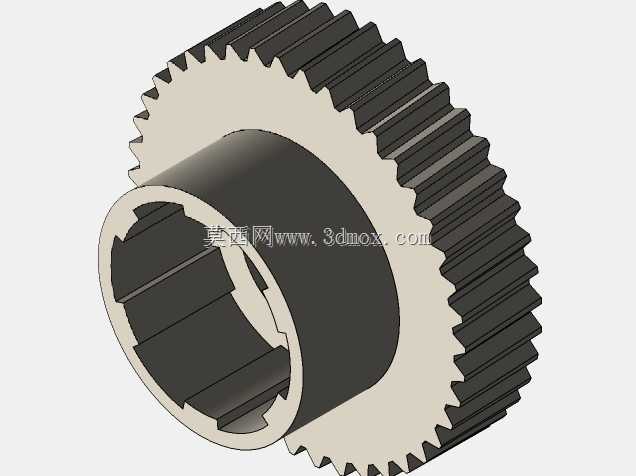

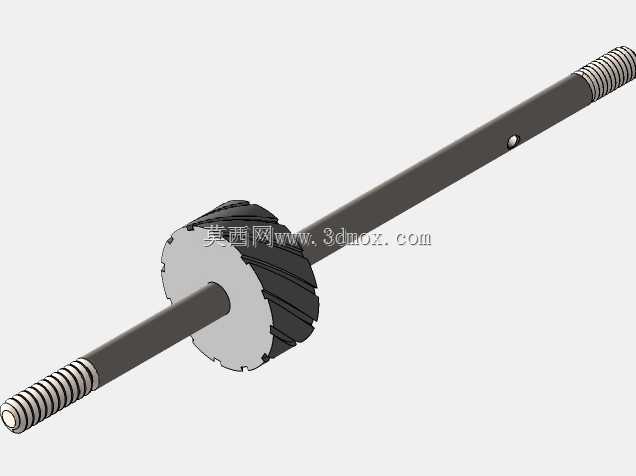

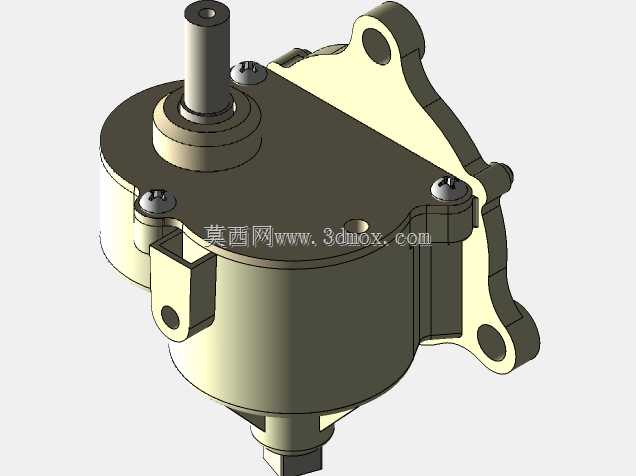

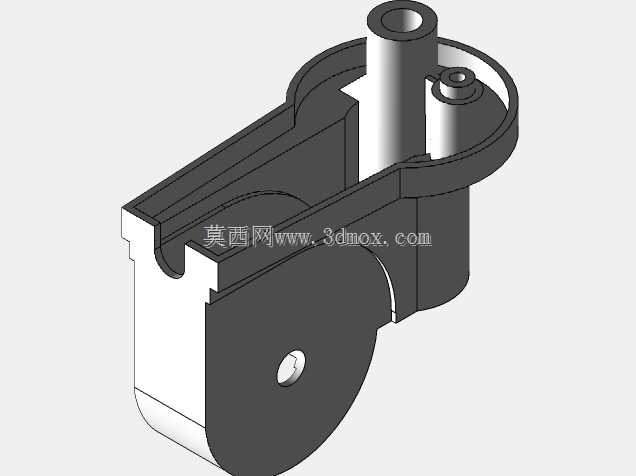

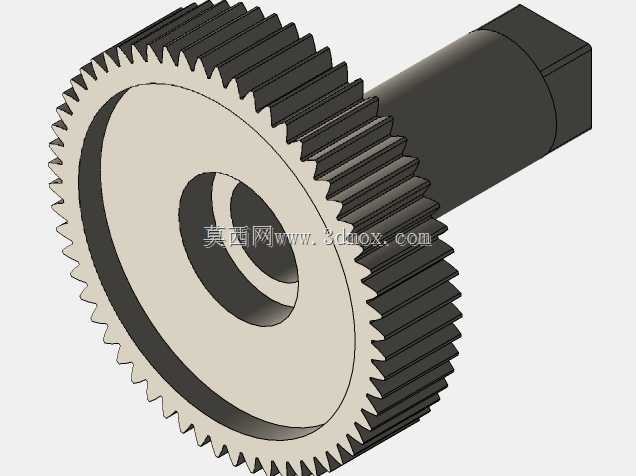

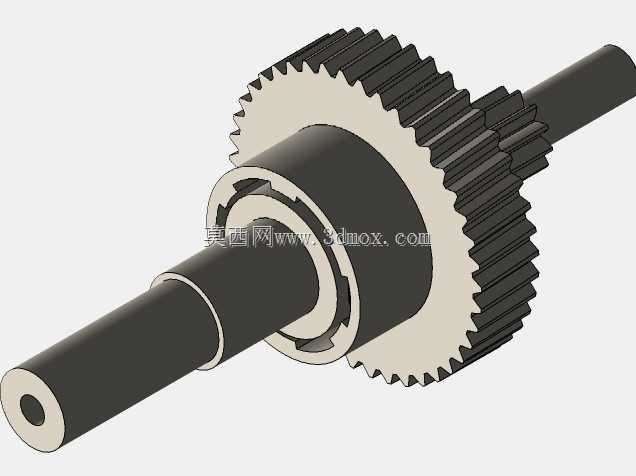

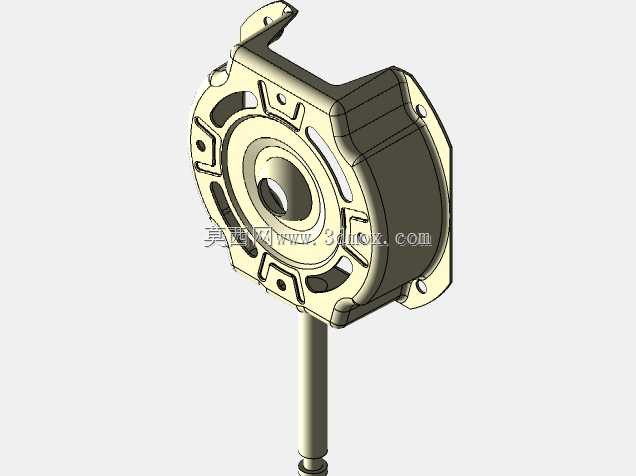

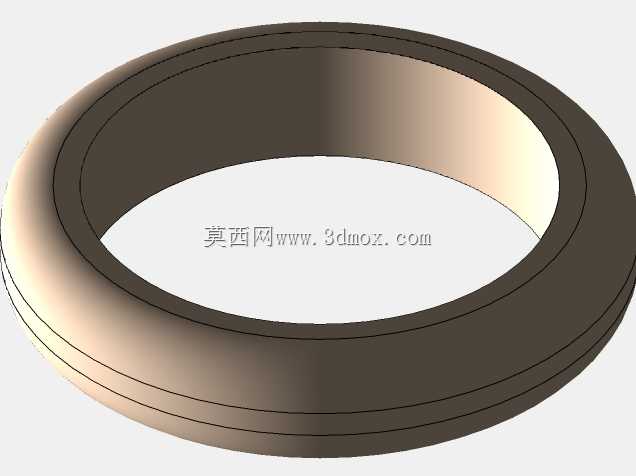

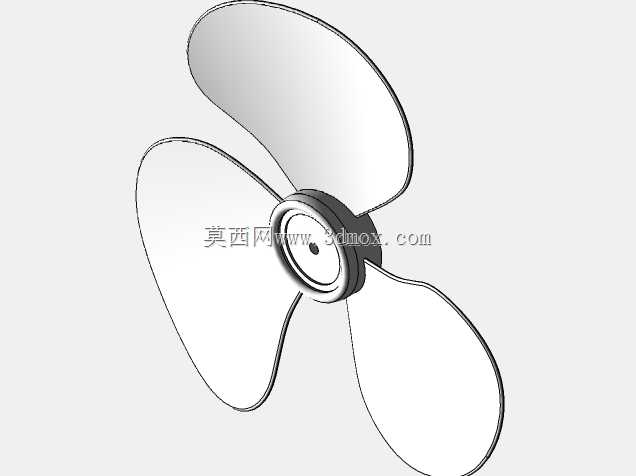

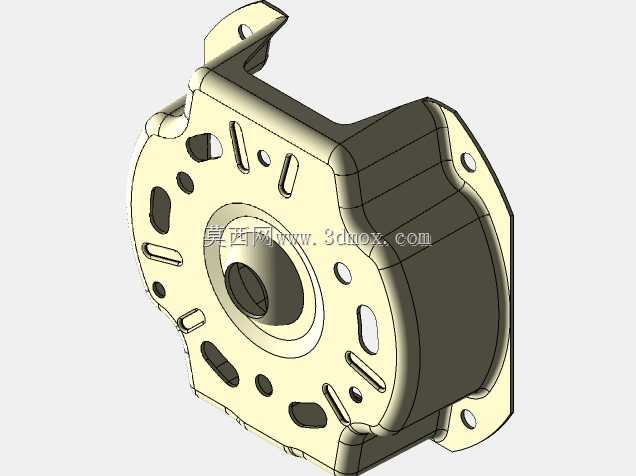

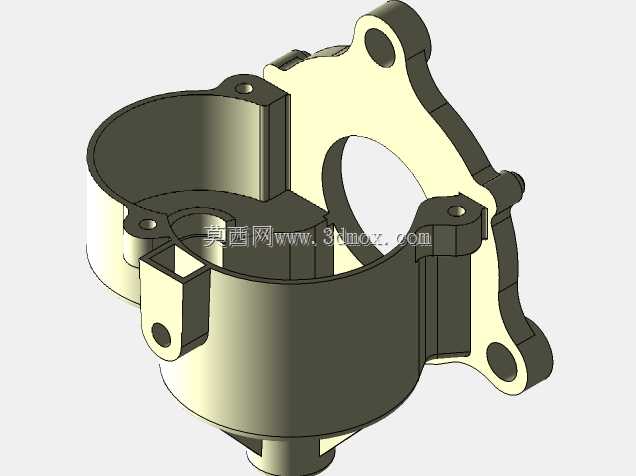

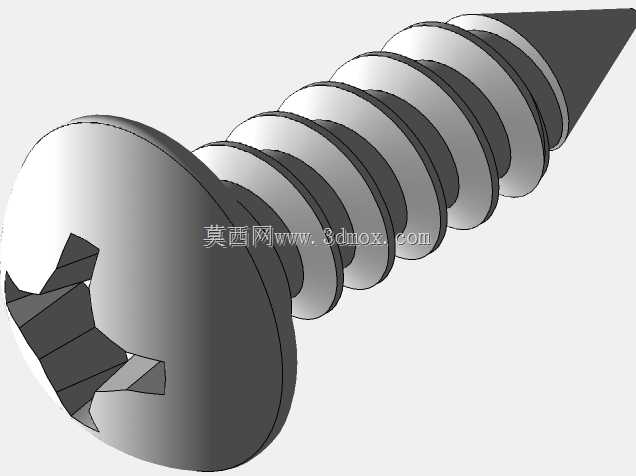

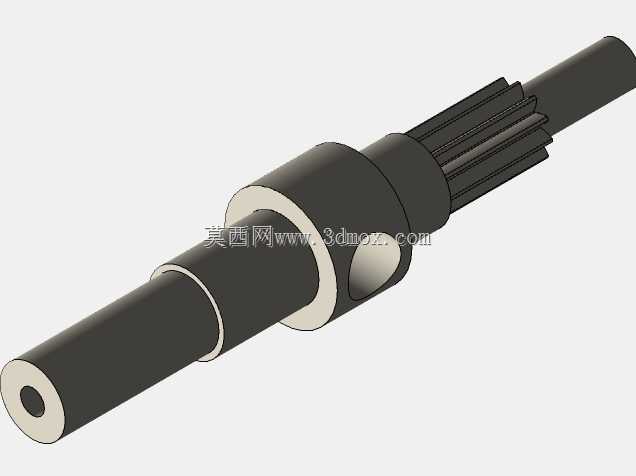

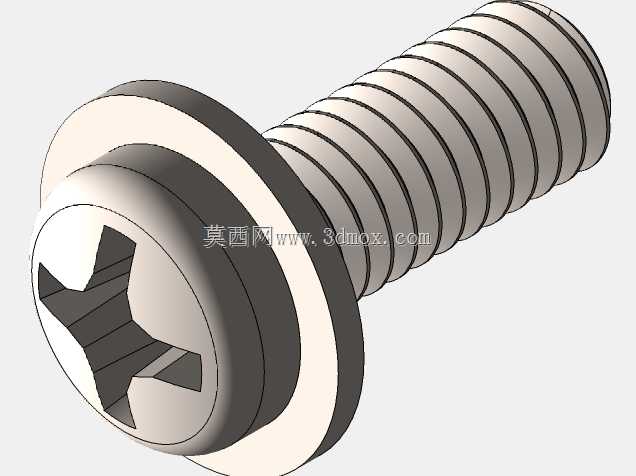

这款摆动风扇总成主要面向家庭、小型办公场景的桌面送风需求设计，可适配常规台式、落地式风扇的基座安装位，为日常办公、居家休憩提供覆盖更广角度的循环送风体验，解决传统固定风向风扇送风范围窄、需频繁手动调整朝向的使用痛点。整套结构包含风扇扇叶组件、摆头传动齿轮组、曲柄联动机构、基座连接位四大核心部分，整体安装边界适配常规家用风扇的基座尺寸，无需额外改造原有安装结构即可完成替换装配，扇叶旋转直径适配常规桌面风扇的安全网罩尺寸，运行时不会与网罩、基座外壳产生运动干涉。设计过程中重点围绕摆头动作的传动逻辑做了结构优化，通过齿轮组的传动比匹配，将电机输出的旋转动力传递至曲柄结构，带动风扇头部按照固定角度范围做往复摆动，无需额外加装独立摆头电机即可实现大范围送风，有效压缩了整体结构的占用空间，降低了生产装配的零件成本。在功能特性上，这套总成支持手动调整送风俯仰角度，摆头角度覆盖常规日常使用的左右送风范围，能够满足单人桌面使用或小范围多人同时送风的需求；传动齿轮组采用低摩擦阻力的啮合结构设计，运行过程中传动噪音更低，不会对办公、居家的安静环境造成干扰；曲柄联动处做了限位结构设计，避免摆头过程中出现超程卡顿、线路缠绕的问题，提升长期使用的结构可靠性。设计阶段针对传动配合的干涉问题做了多轮验证，调整了齿轮啮合间隙与曲柄的活动行程，确保手动转动扇叶时能够顺畅带动传动结构动作，直观观察到整套摆头机构的运动逻辑，同时也为后续的结构优化、功能迭代预留了调整空间，可根据不同功率、不同尺寸的风扇产品需求，快速调整齿轮传动比与曲柄长度，适配不同的摆头频率与摆动角度要求。整套结构的连接位均采用标准化的快装接口设计，生产装配时无需复杂的专用工装即可完成各部件的拼接，有效提升装配效率，降低生产环节的人工成本。
