双轮独立悬架装配结构设计

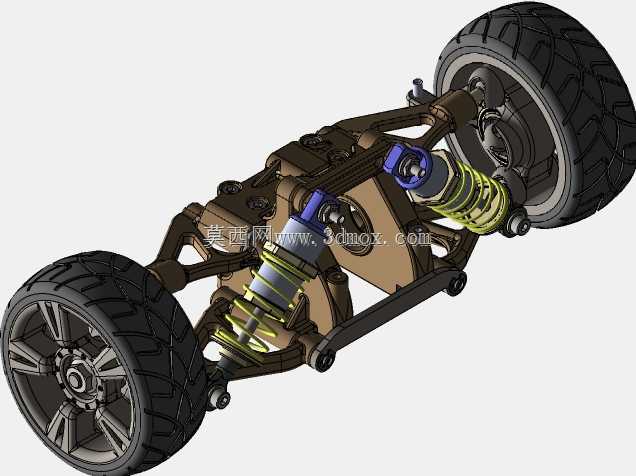

该悬架装配结构主要应用于乘用车辆、小型越野车型以及高性能运动车型的底盘行走系统中，作为连接车轮与车身承载结构的核心部件，承担着传递路面作用力、缓冲路面冲击、保障车轮行驶轨迹合规的核心作用，能够在车辆经过颠簸路面、弯道转向、加减速工况时，有效过滤路面传递的振动，保持轮胎与地面的有效接触面积，提升车辆行驶的操控稳定性与乘坐舒适性。整套结构采用双叉臂式独立悬架的设计思路，上下两组不等长控制摆臂通过铰接点分别连接转向节与主安装基座，摆臂的铰接点位经过运动学仿真优化，能够在车轮上下跳动过程中精准控制车轮外倾角、前束角的变化范围，避免轮胎出现异常偏磨，同时保证转向过程中车轮的接地性能。减震组件采用螺旋弹簧搭配筒式液压减震器的组合结构，弹簧提供足够的支撑刚度承载车身载荷，减震器通过内部液压油的阻尼作用耗散振动能量，避免弹簧出现往复余振，减震器的上下安装点采用球铰连接，能够适配悬架跳动过程中的角度变化，避免部件出现卡滞。转向节集成了车轮安装轴头、刹车安装位与摆臂连接点位，一体化的结构设计减少了装配累积误差，提升了结构整体刚性。车轮采用多辐式轮毂搭配深纹路越野轮胎，能够提供足够的抓地力，适配非铺装路面的行驶需求。整套结构的安装边界以主基座的安装孔位为定位基准，基座上预留的多个螺栓孔可直接与车身副车架进行刚性连接，安装点位的间距符合常规紧凑型车型的底盘布局尺寸，无需额外改动底盘结构即可完成适配；横向宽度覆盖双轮的轮距范围，纵向摆臂的摆动行程预留了足够的跳动空间，能够满足车辆满载、极限压缩、极限拉伸等多种工况下的运动需求，不会出现部件运动干涉。结构中所有铰接位置都预留了轴承与衬套的安装空间，能够在实际装配时加入橡胶衬套过滤高频振动，同时降低铰接位置的磨损，延长部件的使用寿命。
