径向连接式阿特玛指针压力表结构设计

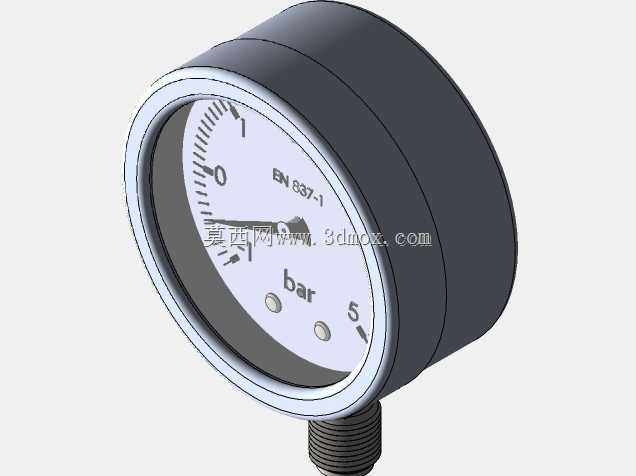

这款指针式压力检测仪表，主要面向工业气动回路、低压液压系统、民用供水供气支路的压力监测场景，可直观反馈密闭管路内的流体压力数值，帮助运维人员快速判断系统运行压力是否处于合理区间，避免超压引发的管路泄漏、元件损毁问题，也可辅助排查管路堵塞、压力供给不足等常见故障。在实际应用中，这类仪表常被安装在气源处理单元出口、小型液压站供油管路、净水设备出水端、小型空压机储气罐接口位置，适配无强腐蚀、无剧烈脉冲冲击的常温流体介质检测需求。产品采用经典的径向螺纹安装结构，底部外螺纹接头可直接与管路内螺纹接口旋合固定，无需额外转接支架即可完成安装，安装时仅需预留仪表本体圆周方向的操作空间，保证表盘朝向便于人员观测的角度即可。表盘采用清晰的刻度标识设计，刻度范围覆盖负压到5bar的常用低压检测区间，刻度线粗细区分明确，长刻度对应整bar数值，短刻度对应细分压力值，搭配高对比度的指针设计，人员站在常规操作距离即可快速读取压力数值，表盘上标注的单位标识清晰醒目，可避免不同压力单位混用引发的读数误差。表壳采用圆形全包覆结构，外壳边缘做圆滑过渡处理，既可以保护内部波登管、传动齿轮等核心检测元件不受外力磕碰损坏，也能避免日常使用中灰尘、水汽渗入仪表内部影响测量精度，表盘正面的透明视窗采用平整透光设计，不会产生光线折射干扰读数，视窗下方设置的两个固定堵头，既可以固定表盘衬板，也可作为后期校准时的微调操作点位。设计过程中优先考虑了现场使用的实用性，整体结构紧凑，表壳厚度控制在合理范围，不会在管路旁形成过大的突出结构，避免人员巡检时发生磕碰，底部螺纹接头的长度适配常规管壁厚度，旋合后不会伸入管路过长干扰流体正常流动，内部传动结构做了阻尼优化，可小幅抵消管路内的轻微压力波动，减少指针频繁抖动的问题，既提升读数的便利性，也能延长内部传动零件的使用寿命。
