60SC40D高性能闭环伺服步进电机结构设计

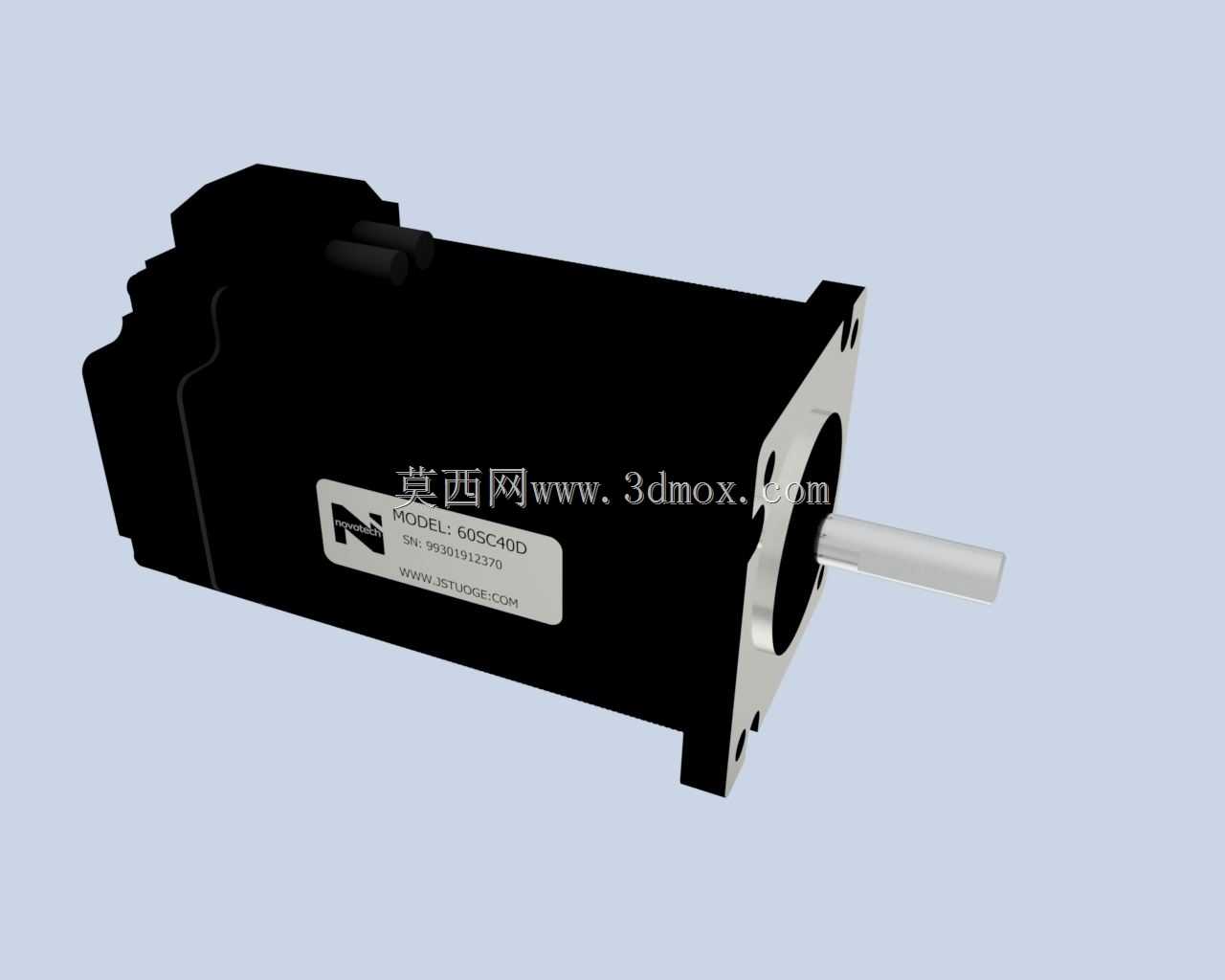

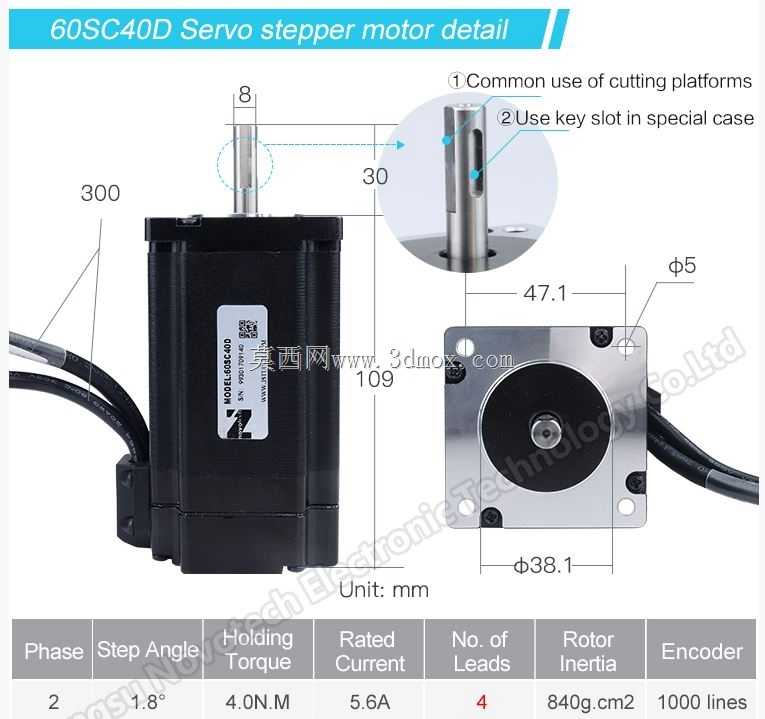

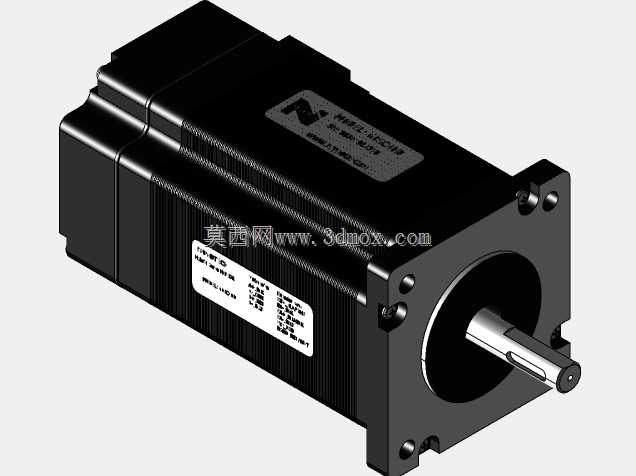

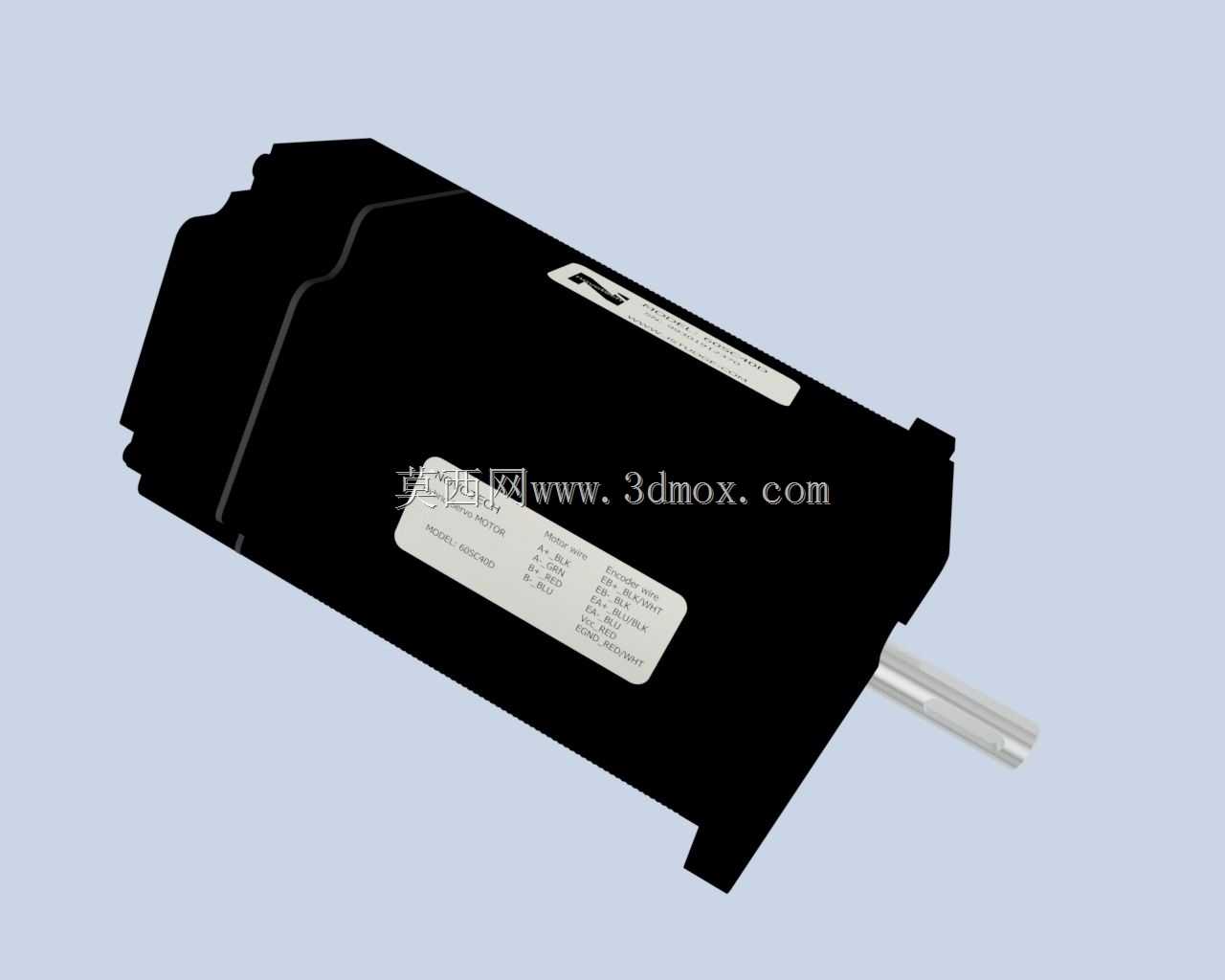

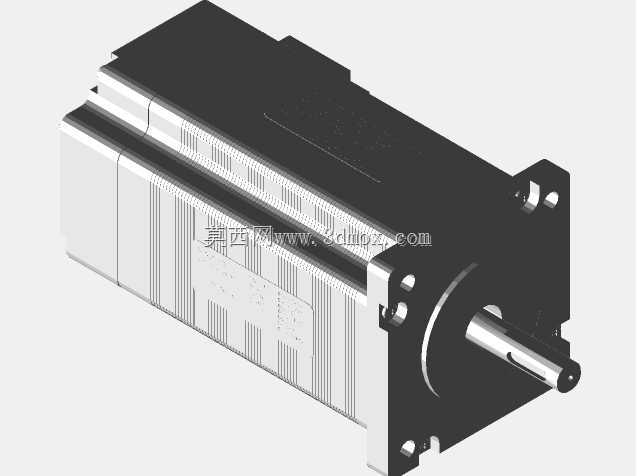

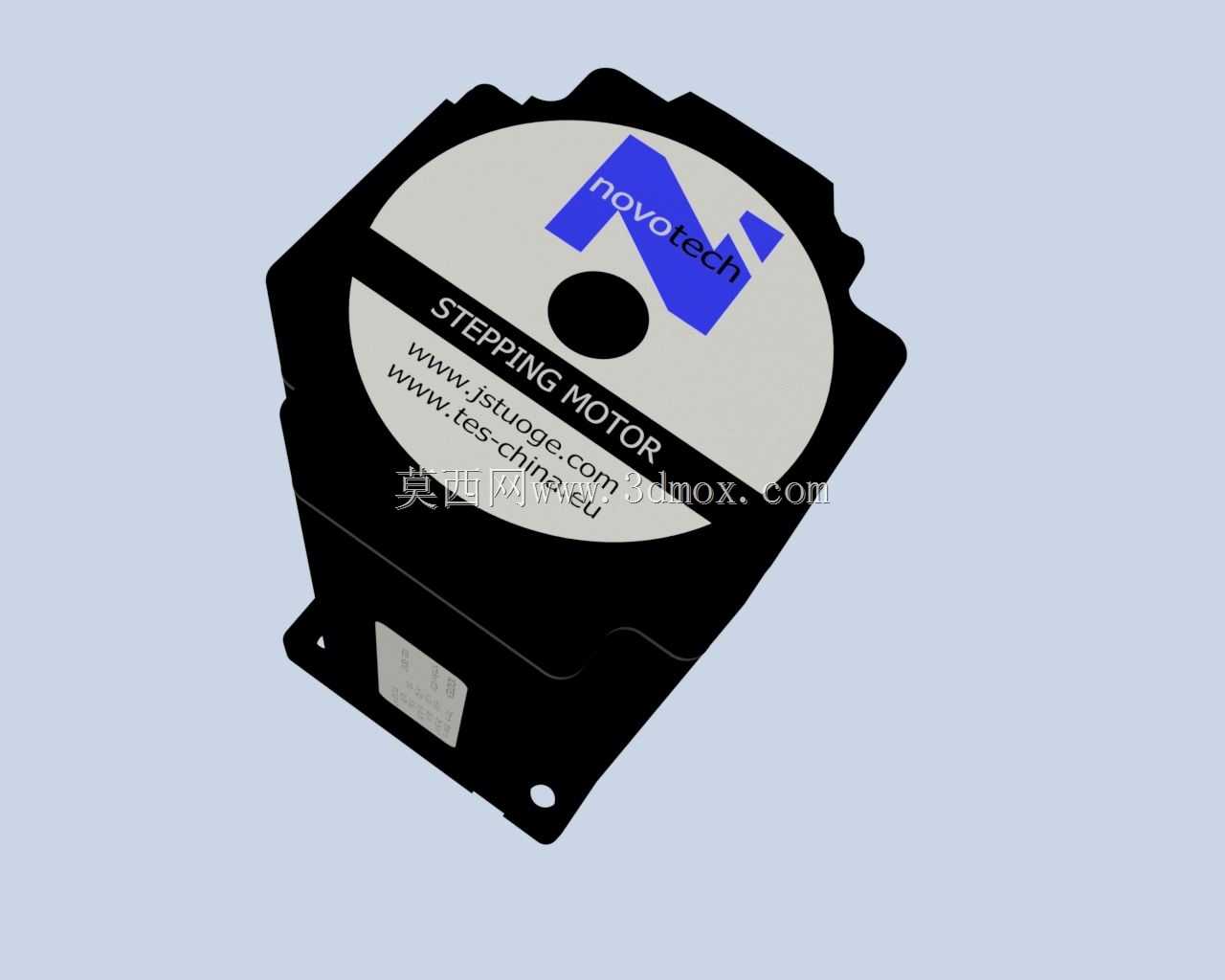

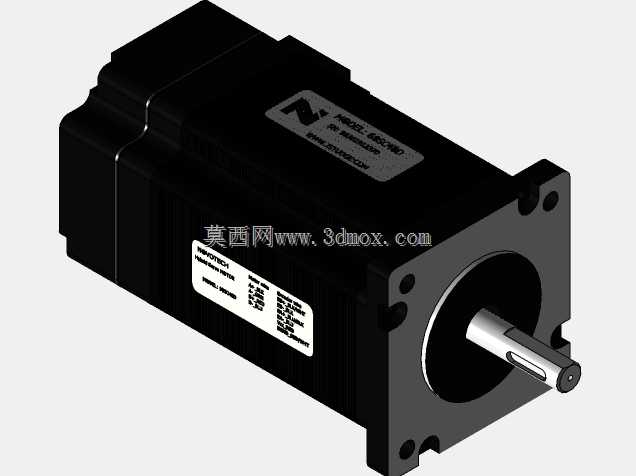

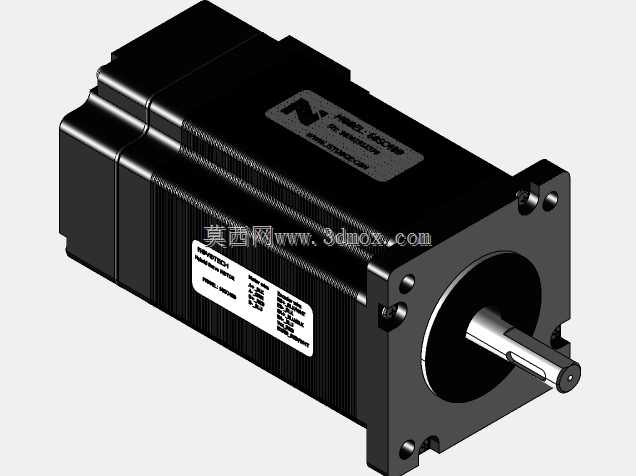

这款伺服步进电机的设计，主要面向精密数控加工、自动化装配产线、3D打印设备、小型工业机器人关节等对位置控制精度有较高要求的应用场景，能够在开环步进电机易出现丢步的工况下，通过闭环位置反馈实现稳定的扭矩输出与精准的位置定位，弥补传统步进电机在高速段扭矩衰减、定位误差不可控的短板，同时相比常规交流伺服电机具备更高的成本优势，适配中小负载的精密传动需求。在功能特性设计上，这款产品整合了步进电机的高保持扭矩特性与伺服系统的闭环控制逻辑，额定工况下可实现4N的保持扭矩输出，额定运行电流设定为5.6A，输出轴直径为8mm，能够适配多数标准规格的联轴器、同步带轮等传动连接件，无需额外定制转接部件即可快速接入现有传动系统。设计过程中充分考虑了工业场景的安装兼容性，采用Nema24标准安装法兰规格，法兰侧安装尺寸为47.1mm，电机主体外形尺寸控制在60×60×109mm的紧凑范围内，既保证了内部定子、转子、编码器组件的合理排布空间，又能适配设备内部狭小的安装仓位，安装孔位遵循行业通用标准，用户在替换同规格传统步进电机时无需重新加工安装面板，可实现直接替换升级。外形设计上采用方形切边的壳体结构，壳体表面做了散热筋优化处理，能够在持续运行过程中增大散热面积，降低绕组温升，延长电机连续运行时长；输出端采用金属端盖定位，保证输出轴的同轴度，减少高速运行时的径向跳动，后端预留编码器安装腔体，将位置反馈元件集成在电机本体内部，无需额外外接反馈装置，简化了设备的布线难度。在实际应用中，这款电机可配合对应的步进驱动器实现位置、速度、扭矩三种控制模式切换，既可以在数控雕刻、铣床进给等场景下做精准的位置定位，也能在物料输送、张力控制场景下实现稳定的速度输出，还能在压装、夹紧工位实现恒定扭矩输出，覆盖多数工业自动化场景的中小负载传动需求。设计阶段还针对工业现场的电磁干扰环境做了结构优化，壳体采用金属材质实现电磁屏蔽，减少外部信号对编码器反馈信号的干扰，保证运行过程中的信号稳定性，出线端采用标准防水接头，适配车间多粉尘、少量切削液飞溅的使用环境，提升产品的环境适应能力。
