Heim遥控直升机旋翼头结构三维设计

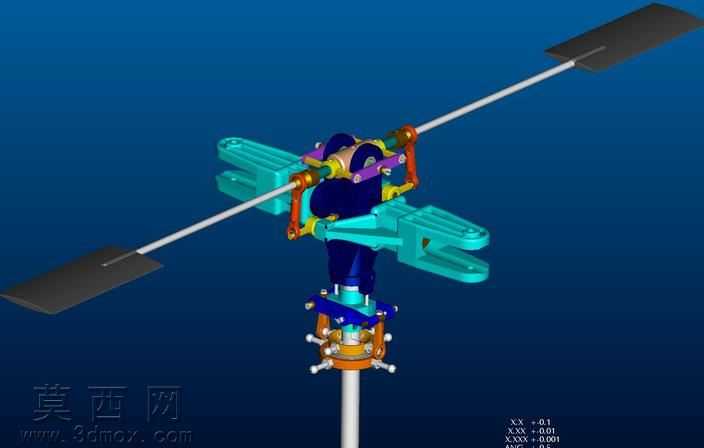

本作品为遥控直升机核心旋翼头组件的三维建模设计，整体建模过程严格遵循航模旋翼系统的真实机械传动逻辑，以参数化建模方式完成全部零件的特征搭建。建模阶段首先梳理旋翼头的层级装配关系，从中心主轴定位基准出发，依次完成主旋翼夹座、倾斜盘组件、变距拉杆、平衡杆固定座、相位臂等核心零件的结构绘制，每一处铰接位、安装孔位、限位结构都按照真实航模零件的配合公差进行尺寸约束，确保各活动部件在虚拟装配后可实现符合机械原理的运动模拟。材质渲染环节针对不同零件的功能属性匹配对应材质效果：主体承力结构件采用阳极氧化青蓝色金属材质，还原航模常用铝合金加工件的表面质感；传动铰接部件采用镀彩锌与抛光金属材质，区分不同紧固件与传动件的视觉差异；主旋翼叶片采用哑光黑色碳纤维复合材质，平衡杆采用亮面金属拉丝质感，中心主轴采用哑光不锈钢材质，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果既具备工业机械的精密感，也能清晰区分各功能部件的边界。结构设计上完整还原了Heim旋翼头的典型结构特征：倾斜盘组件分为不动环与旋转环两层结构，通过多组拉杆分别连接舵机安装位与主旋翼夹座，可实现总距与周期变距的动作传递；平衡杆组件通过十字铰接结构与主旋翼轴联动，搭配两端的稳定配重片，还原航模直升机的机械增稳结构逻辑；所有铰接位置都预留了对应轴承安装位与销轴配合间隙，装配关系完全符合实际航模的组装流程，可直接用于结构原理演示、航模改装参考或者3D打印验证。设计过程中优先保证结构的可动性与装配合理性，对容易出现运动干涉的变距拉杆行程、倾斜盘偏转角度都做了运动仿真校验，避免出现零件穿模、动作卡滞的问题，整体模型结构完整，细节丰富，能够清晰展示遥控直升机旋翼头的全部机械原理与零件构成。
