飞机机身框架结构CATIA三维数模

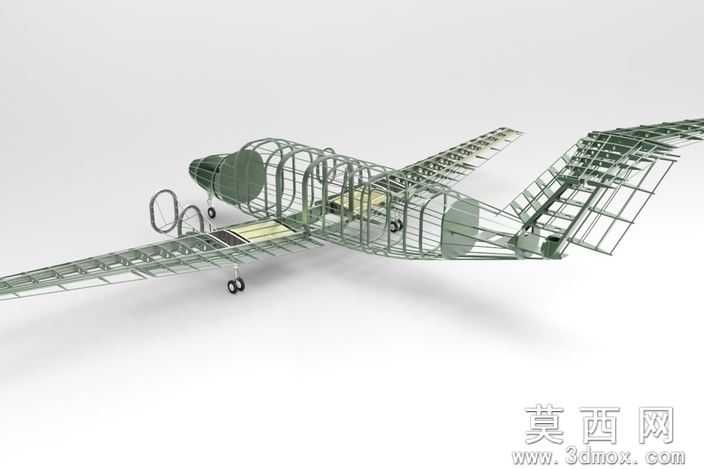

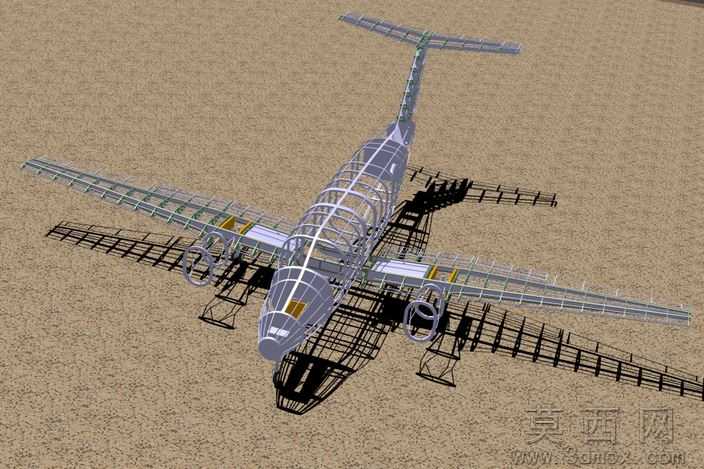

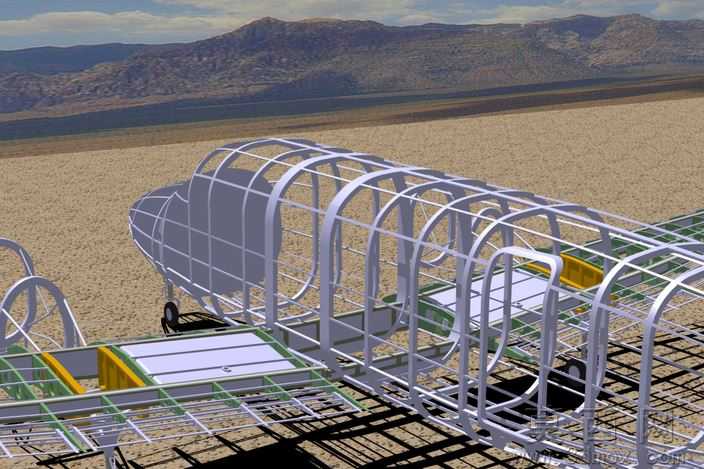

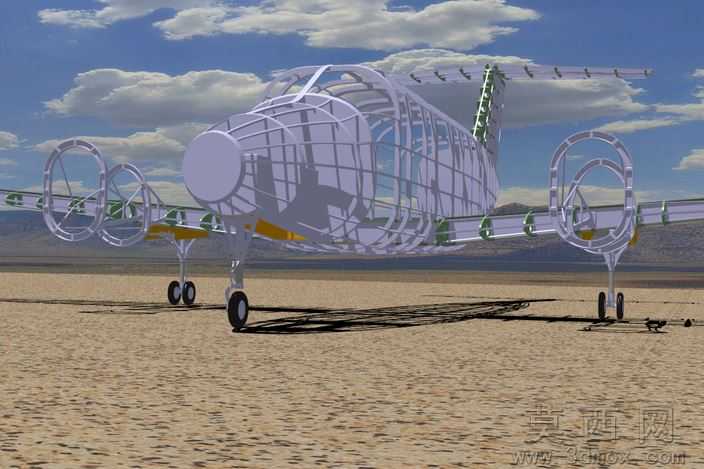

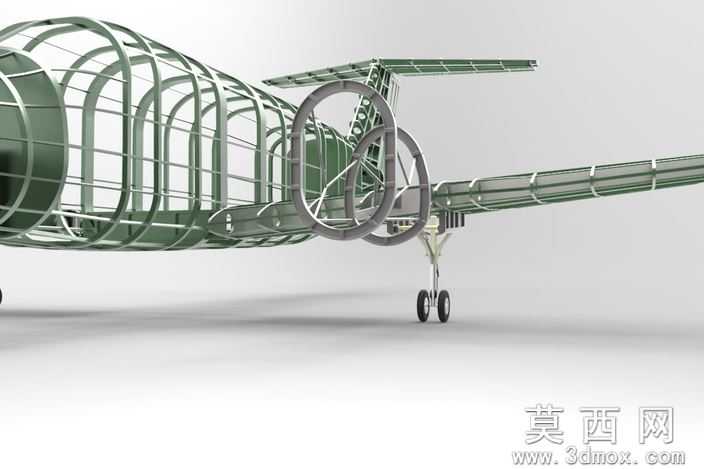

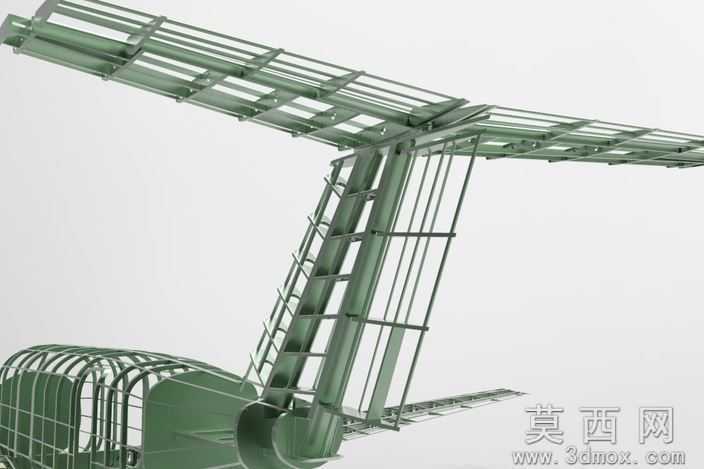

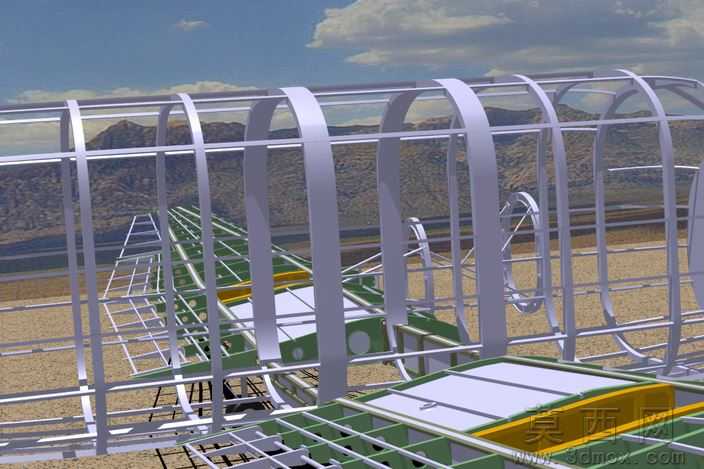

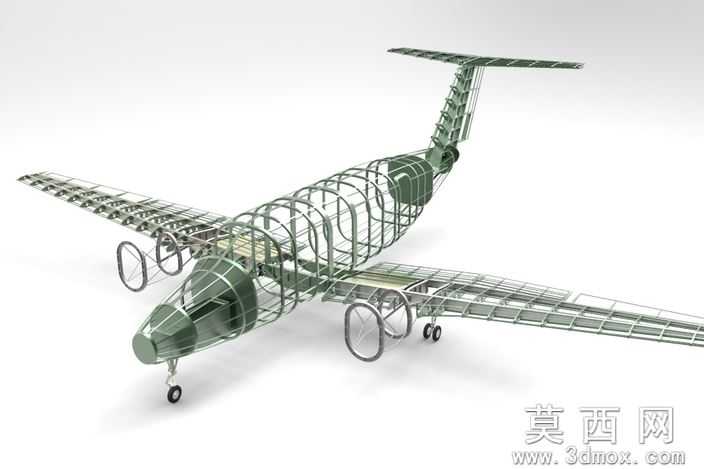

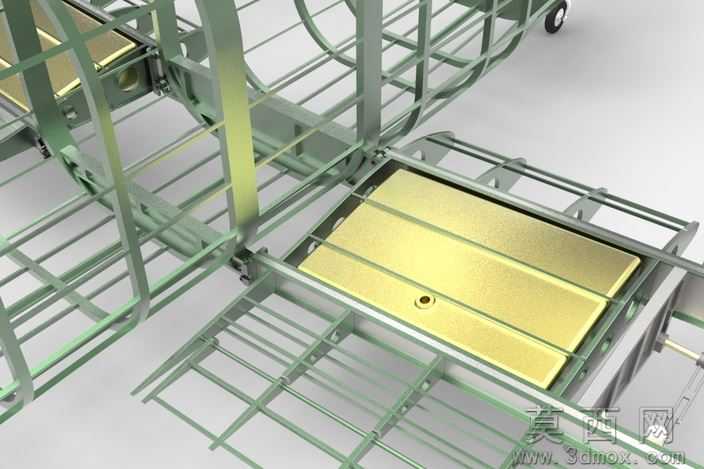

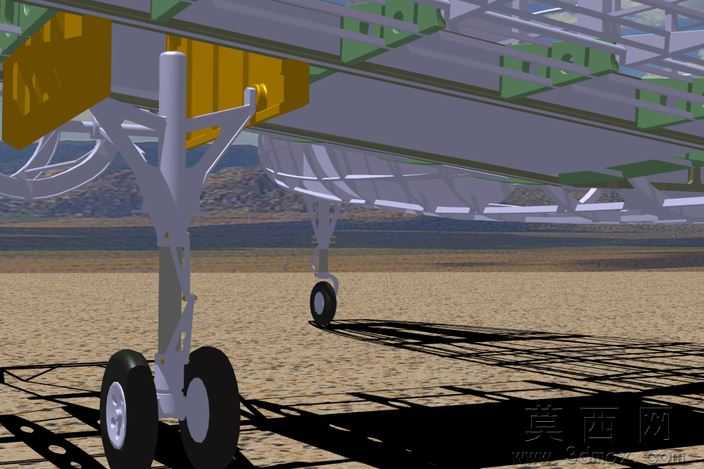

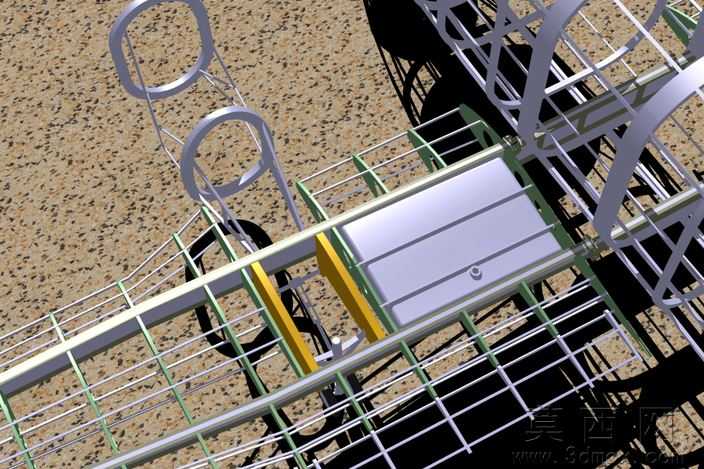

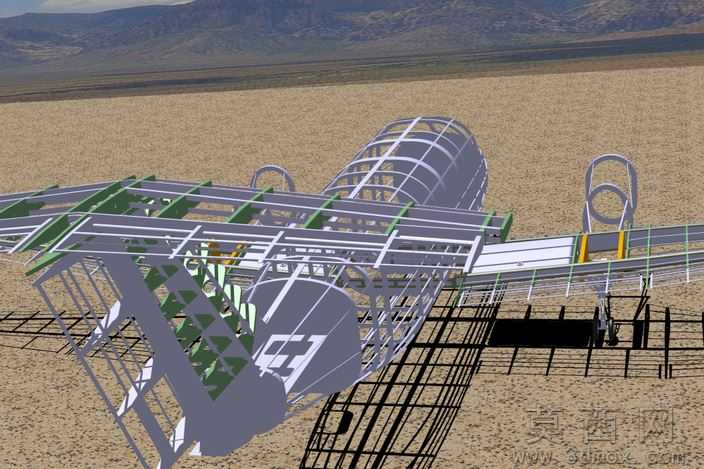

本模型为飞机整机框架结构三维数模，建模阶段基于CATIA V5R17平台完成，采用自顶向下的设计思路，先搭建整机气动外形基准面，依次划分机头、机身、机翼、尾翼、起落架舱五大结构分区，再逐段绘制框梁、长桁、翼肋的骨架线，通过肋板拉伸、型材扫掠、布尔运算完成所有承力构件的实体建模，全程保留参数化建模特征，可直接修改框梁间距、翼肋厚度等核心参数适配不同机型的改型设计。参数设计层面严格遵循通用支线飞机的结构比例规范，机身框段沿航向等距排布，机翼前后梁设置在翼型弦长的15%与65%位置，主起落架转轴交点预留装配接口，所有构件的壁厚、倒角参数均符合航空结构件的设计规范，未出现干涉或几何错误。渲染材质部分采用半透明金属材质赋予框架构件，可清晰展示内部骨架的排布逻辑，背景采用纯白中性环境，搭配柔和的三点布光，突出框架结构的空间层次感，无需额外调整即可直接用于方案展示。结构原理上完整还原了半硬壳式机身的传力路径，机身框承担环向支撑载荷，长桁传递轴向弯矩，机翼梁承接升力并传递至机身主承力框，尾翼构架负责航向与俯仰姿态的力矩传递，前三点式起落架的收放转轴、支撑臂结构均做了还原，可直观展示飞机骨架的受力逻辑。软件兼容方面，模型原生为CATIA V5R17格式，同时导出了STEP、IGES、STL通用格式，可直接导入SolidWorks、UG NX、Pro/E等主流三维软件打开编辑，STL格式可直接用于3D打印验证结构比例。研发教学应用层面，该模型可作为航空类专业《飞机结构设计》课程的教学案例，帮助学生理解机身骨架的组成逻辑，也可作为新概念通航飞机研发的基础框架，通过调整参数快速完成初始方案的结构搭建，还可用于航空科普场景的结构展示，直观呈现飞机内部的承力构造。
