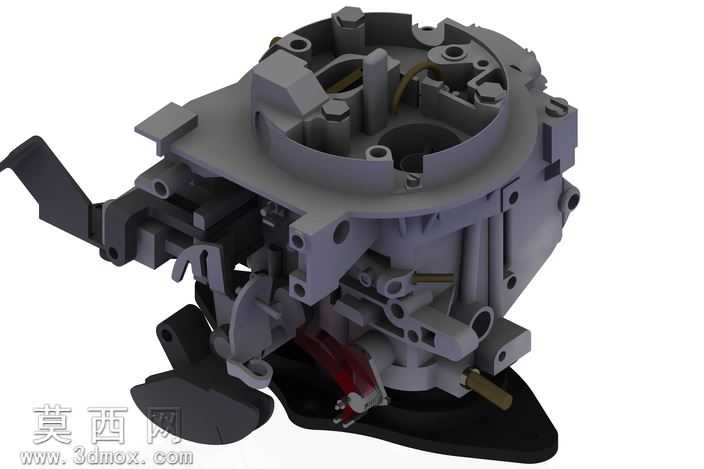

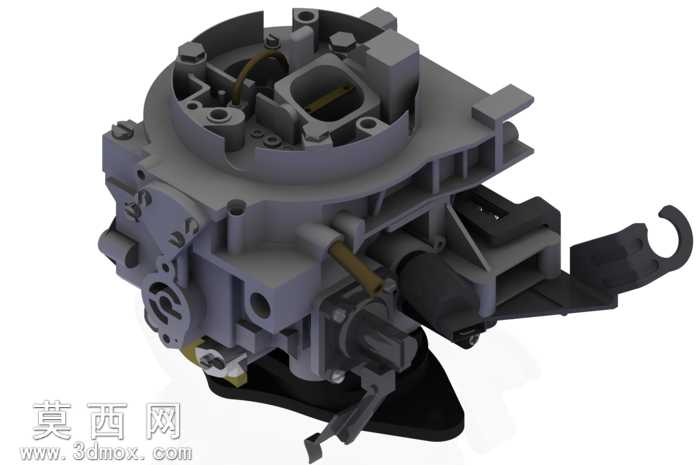

大众双腔化油器高精度三维结构模型

本模型为大众车型配套的双腔化油器三维结构模型，建模过程严格遵循实物测绘的尺寸比例，在专业三维建模软件中完成全参数化搭建，完整还原了双腔化油器的全部机械结构与装配关系。建模初期先对化油器的整体外形进行轮廓草绘，通过拉伸、旋转、切除等基础特征搭建主体基座，再逐步细化各个功能腔体的内部流道结构，精准还原主腔、副腔的进气通道轮廓，保证腔体过渡曲面的顺滑度，还原实物的空气流动路径结构。针对化油器上的各类连接结构，包括节气门摇臂组件、固定螺栓孔位、燃油管路接头、真空调节接口等细节，均采用特征阵列、异形切除、扫描等命令完成建模，每个小零件的装配间隙都参照实物公差进行设置，还原真实的装配逻辑。材质渲染阶段，针对化油器不同部件的材质特性进行区分设置：主体铸铝壳体赋予亚光金属材质，调整粗糙度参数还原铸铝件的磨砂质感，表面的安装标识、铸造纹理通过凹凸贴图进行还原；黑色塑料操纵部件赋予哑光工程塑料材质，调整反光度匹配车用塑料的视觉特性；内部的金属弹簧、油管接头赋予亮面金属材质，区分不同金属件的色泽差异；密封胶圈部位赋予橡胶材质，添加轻微的凹凸纹理还原橡胶件的质感。结构设计上完整呈现双腔化油器的工作逻辑结构，包括节气门的联动摇臂结构、阻风门的复位结构、浮子室的外部安装定位结构、各个安装支脚的固定结构，所有可活动部件的连接关系都在装配体中按照真实运动副进行约束，能够直观展示化油器的操纵联动逻辑。建模过程中对化油器的复杂曲面进行了多次优化，避免出现破面、重叠面等问题，所有特征的参数均可编辑调整，方便后续针对不同排量车型的化油器结构进行改型设计，模型的细节精度可满足结构展示、装配教学、原理演示等多场景的使用需求，完整还原了这款车用化油器的工业设计细节与机械结构特征。
