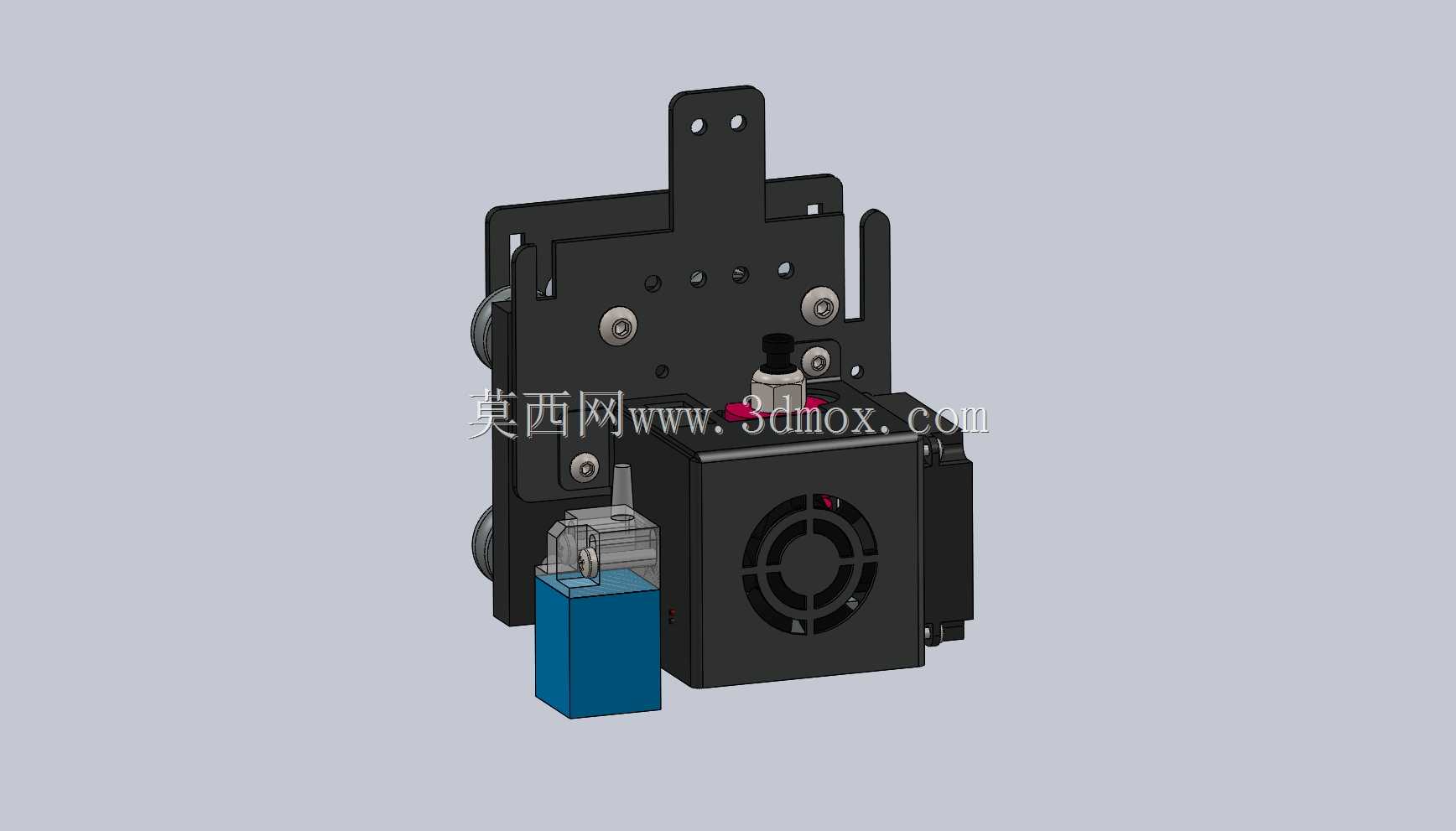

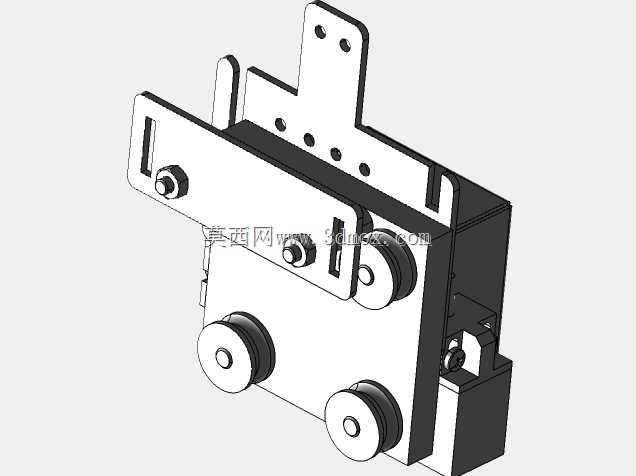

创星元X5SA PRO打印机热端固定托架

该托架是面向FDM熔融沉积型桌面3D打印机设计的热端集成安装承载构件，核心应用于桌面级消费级3D打印设备的挤出端装配场景，主要承担热端挤出组件、散热风机、进料导向构件的集成固定功能，解决原厂热端组件零散安装、对位精度不足、长期运行易移位的问题，同时兼容OEM库存热端组件的改装适配需求，为用户自主设计个性化安装方案提供标准化的承载基准。从实际设备用途来看，该托架作为打印头部分的核心承载骨架，需要在设备高速往复运动的工况下保持结构刚性，避免热端位置偏移导致的打印层厚不均、模型错位、出料歪斜等常见打印故障，同时为散热风道预留合理的安装空间，保障热端冷端段的散热效率，防止耗材提前软化引发的堵头问题。在功能特性设计上，该托架采用一体化板式承载结构，主体安装板预留了多组不同规格的安装孔位，既可以适配原厂配套的近程挤出机构安装，也能兼容第三方的挤出轮组件、自动调平传感器、散热风扇的固定需求，侧边延伸的定位挡边可以在装配时快速对齐热端的安装基准，降低装配调试的对位难度；托架下部预留了热端喉管的穿装避让空间，不会干涉喉管与加热块的装配，同时预留了散热风机的安装位，可直接搭载4020规格的轴流风机对冷端段进行强制风冷，保障进料顺畅。设计思路上，该构件优先考虑装配兼容性与结构刚性的平衡，整体采用板式折弯结构减少不必要的分体连接件，降低装配累积误差，安装孔位采用长圆孔与圆孔搭配的设计，既可以保证关键位置的定位精度，也能为不同规格的热端组件提供一定的位置调整余量，适配不同长度喉管、不同尺寸加热块的安装需求；托架上部的挂装孔位适配X5SA PRO机型的X轴滑块安装尺寸，可直接替换原厂托架完成装配，无需对设备原有运动结构进行打孔、切割等破坏性改装。在外形尺寸与安装边界上，该托架整体轮廓适配X轴运动组件的安装空间，横向宽度不超出原有打印头的运动边界，不会在打印过程中与设备框架、打印平台产生干涉，纵向安装深度预留了挤出电机与热端的连接空间，安装后热端喷嘴的中心位置与原厂设计的运动轨迹完全重合，无需重新调整打印原点位置，装配后整体重量控制在合理区间，不会额外增加X轴运动组件的负载，保障设备高速运动时的稳定性。
