通道式非管道结构升降输送设备

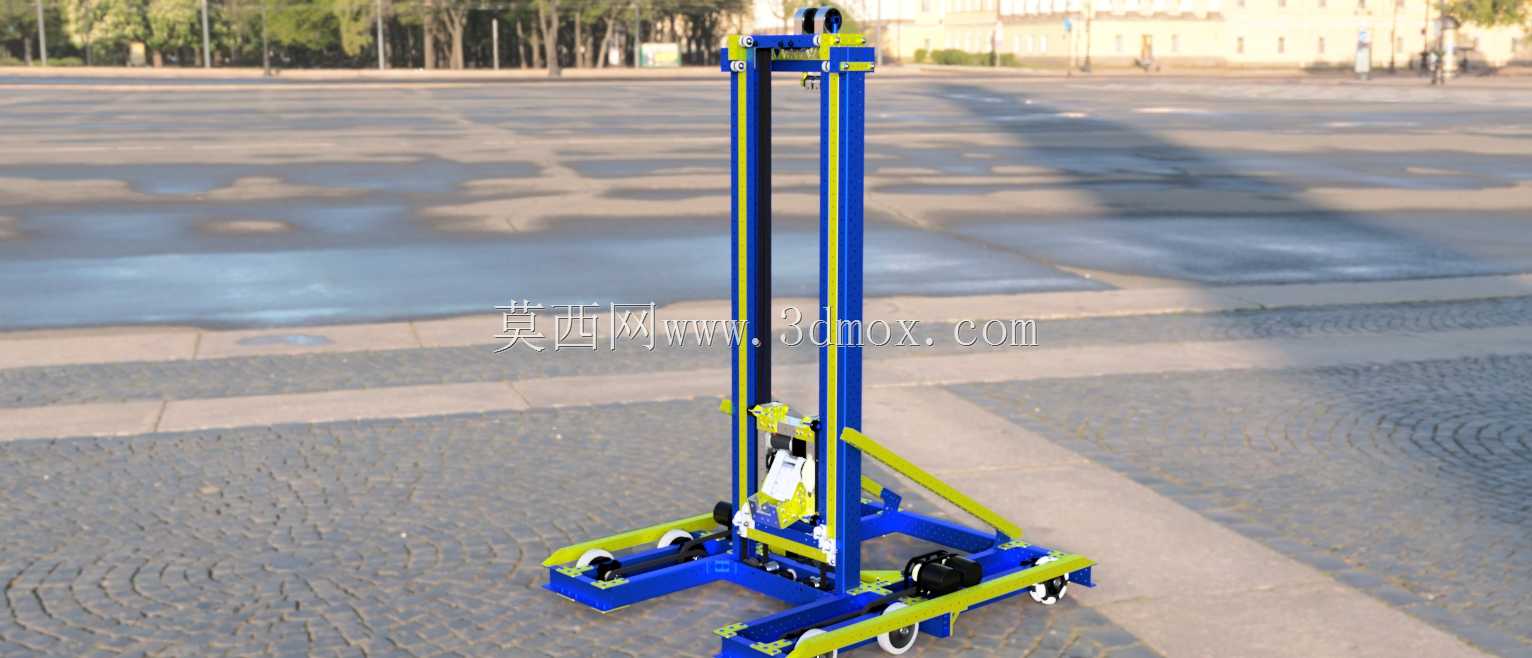

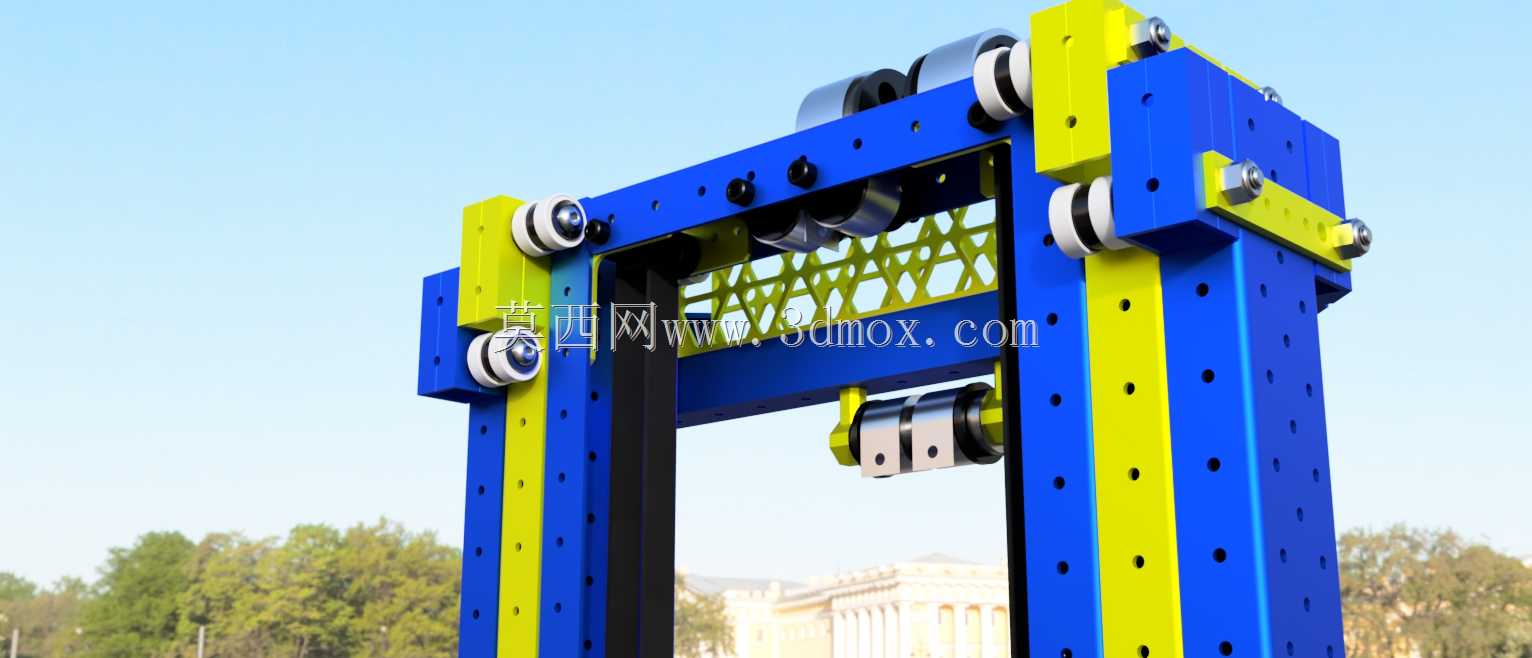

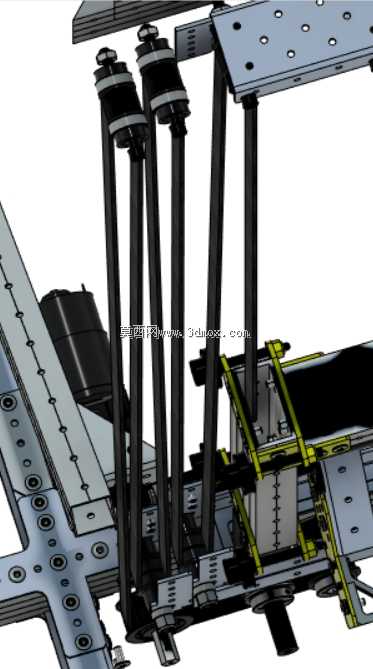

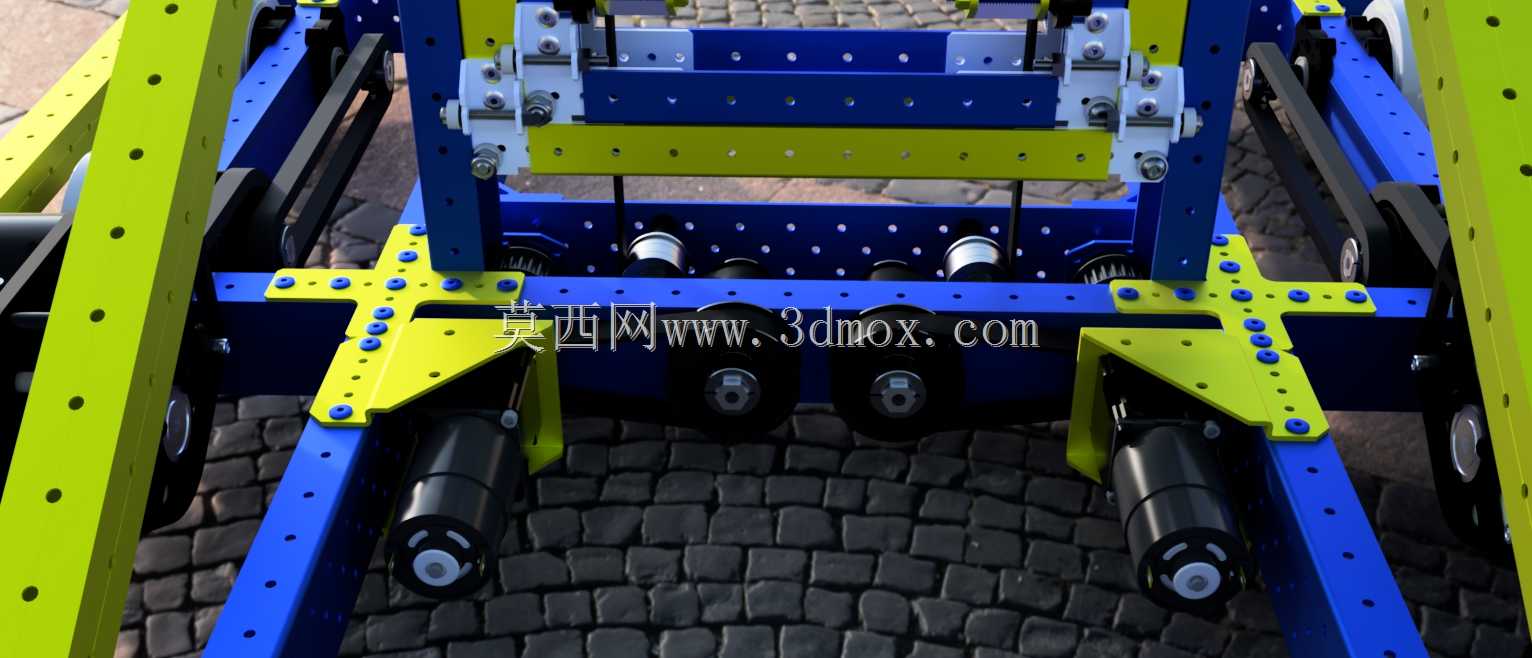

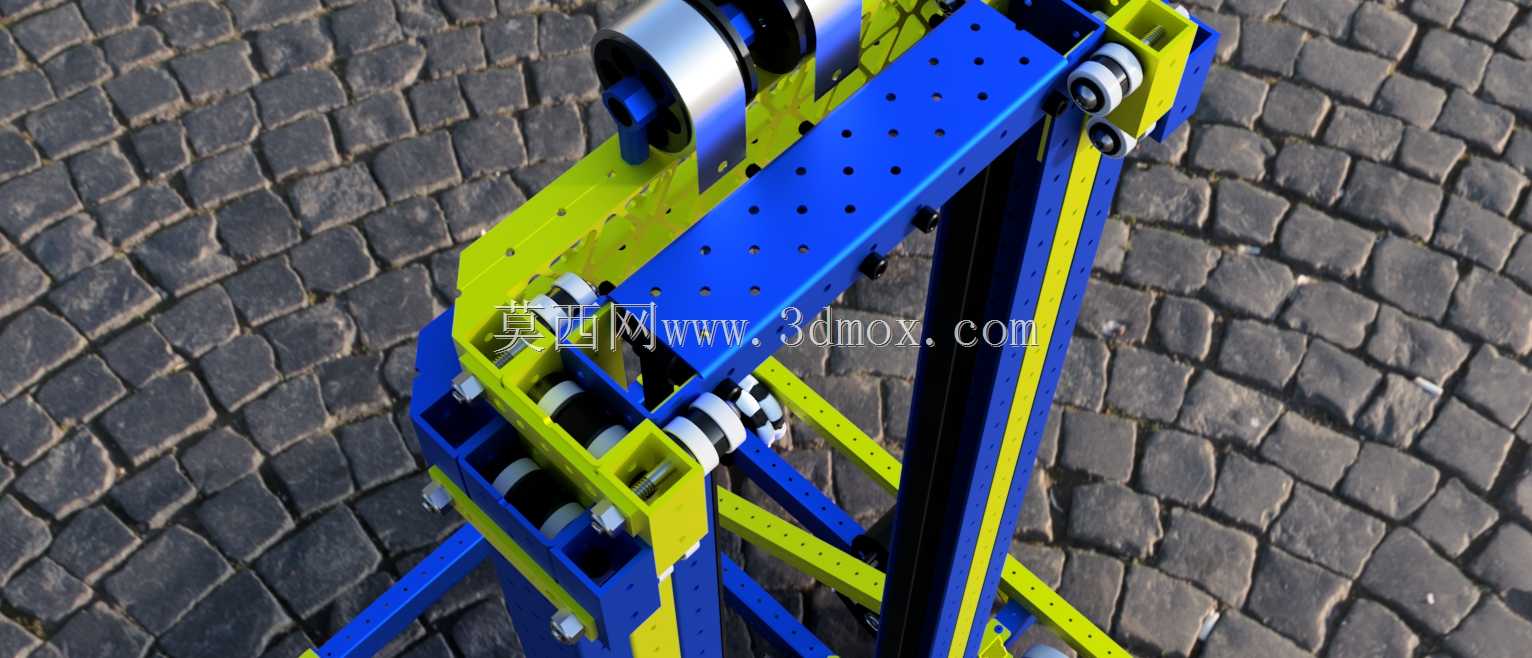

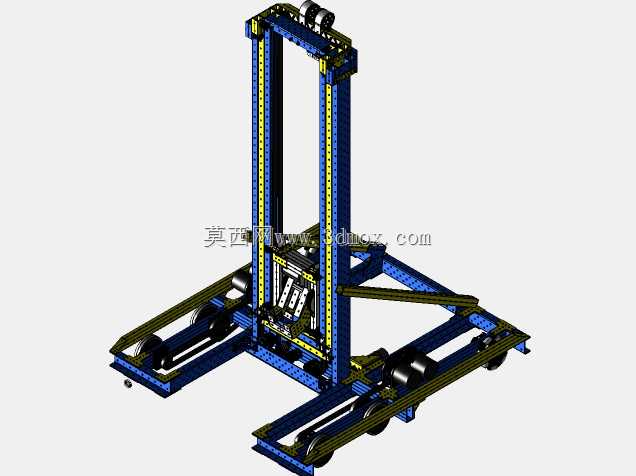

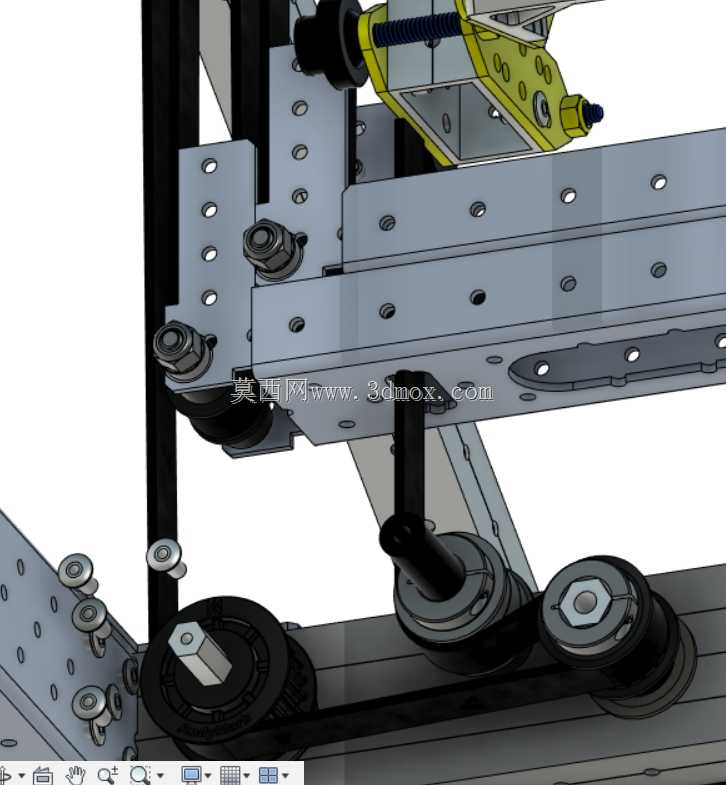

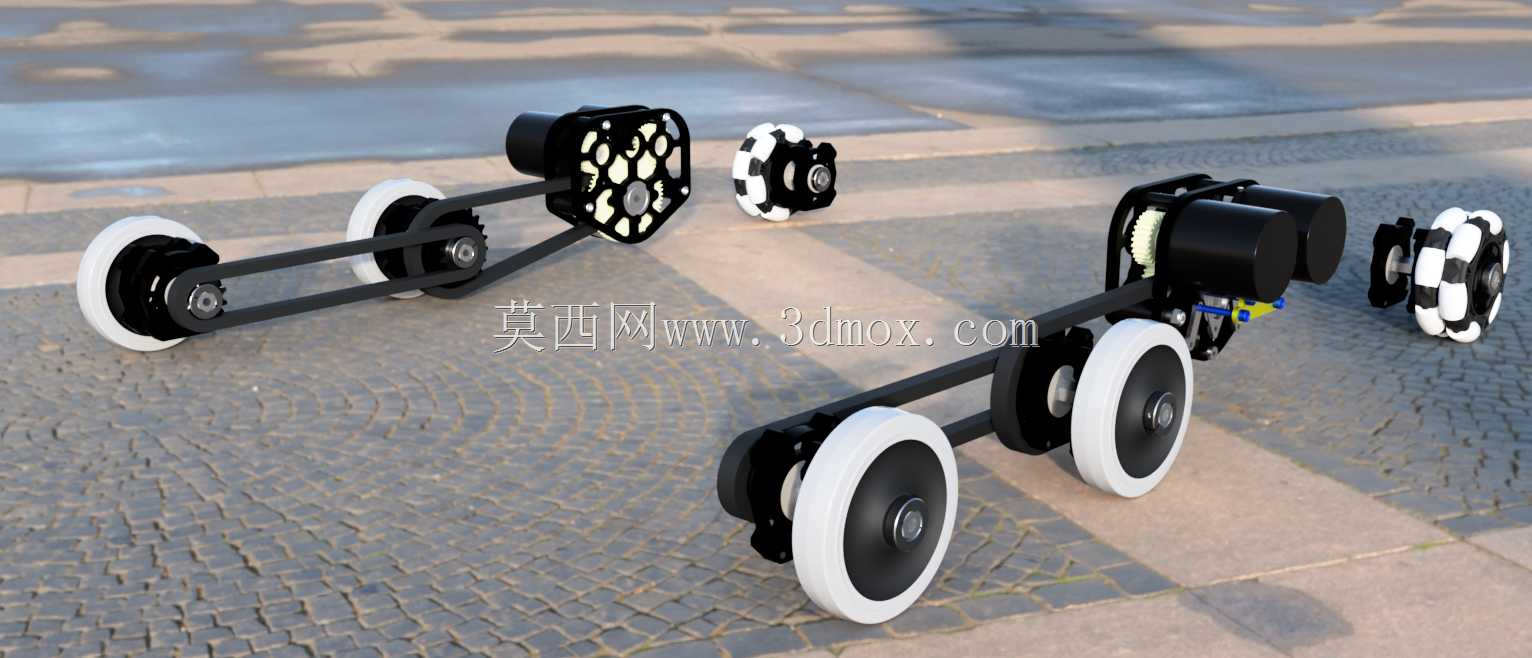

常规井道电梯依赖封闭管道式井道做导向与受力支撑，在车间临时物料转运、窄空间跨工位举升场景里，固定井道的土建成本高、工位适配性差，一旦产线调整就需要完全拆改，这也是这款通道式升降结构在加工适配阶段最先要解决的现场痛点。底部行走框架没有采用整块钢板焊接的封闭底盘，而是用标准铝型材拼接出十字交叉的镂空承载结构，型材槽口直接卡装行走轮组的安装座，省去了额外焊接定位座的工序，轮组安装孔位直接在型材端面预钻，装配时不需要现场配焊找正，能把轮组的平行度公差控制在0.2mm以内，避免行走时出现卡滞、偏磨的问题。立式升降导轨没有额外加装封闭式护罩，直接利用双立柱铝型材的内置槽道做滚轮的运行轨道，滚轮的偏心调节轴直接嵌在型材槽内，安装时可以现场微调滚轮与槽道的贴合间隙，不需要额外加工导轨安装面，既压缩了加工周期，也能在后期维护时直接更换磨损滚轮，不用拆解整根立柱。底部框架的斜向支撑没有采用满焊连接，而是用角件搭配T型螺栓锁附在型材槽内，装配时可以根据现场地面的平整度微调支撑的张紧度，抵消地面不平带来的框架扭曲应力，避免立柱出现倾斜导致升降卡滞。升降滑台的安装板直接卡在双立柱的导向槽内，滑台上的载物位没有做固定台面设计，预留的安装孔位可以根据不同的载具需求加装货叉、平台或者机械手转接座，适配不同的举升需求。框架上所有的走线都直接藏在铝型材的内置槽道里，不用额外穿波纹管或者走线槽，既避免了升降过程中线缆被剐蹭破损，也让整体外观更整洁，不会有外露线缆勾挂周边工件的隐患。行走轮组采用了硬质聚氨酯包胶轮，轮架直接锁在型材底部的端面上，轮组的高度调节螺栓直接顶在型材端面，不需要额外焊接调节支座，现场部署时可以直接拧动螺栓调整四个轮组的高度，让整个框架在不平整的车间地面上保持水平，避免立柱倾斜带来的升降阻力增大、导轨偏磨问题。这种结构完全跳开了传统升降设备依赖定制焊接机架、封闭井道的加工逻辑，所有核心受力件都采用标准工业铝型材拼装，没有复杂的曲面加工件，普通的机加工车间就能完成所有零件的加工与装配，不需要大型焊接设备或者高精度五轴加工中心，单台设备的加工周期能压缩到传统焊接结构升降设备的三分之一，后期改型时只需要更换对应长度的型材就能调整升降高度或者底盘尺寸，适配不同的工位需求，非常适合车间内临时跨工位的物料举升、窄通道内的设备检修登高、轻型工件的线边转运等场景，没有封闭井道的遮挡，操作人员可以直接观察到升降滑台的运行状态，也能避免封闭空间内的物料卡滞无法及时发现的问题。
