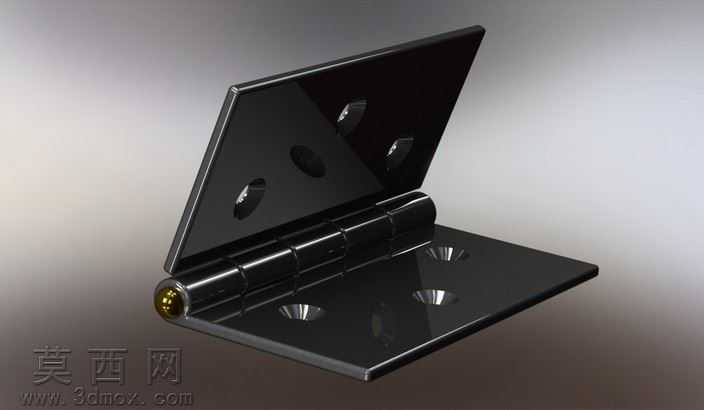

亮面黑色平开式合页三维结构设计

本作品为平开式门合页的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以基准面定位绘制两个页片的轮廓草图，通过拉伸凸台命令生成页片基础实体，针对页片上的沉头安装孔，采用异型孔向导功能精准定位孔位，设置适配标准紧固件的沉头深度与孔径参数，保证孔位与页片边缘的间距符合五金件安装的力学要求。合页中部的转轴筒结构采用多段拉伸与圆角过渡处理，将两个页片的连接筒段做同轴心配合，内部预留销轴的装配间隙，销轴端部做球面导角处理，既提升装配顺滑度也避免锐边划伤。材质与渲染阶段，为合页整体赋予亮面黑色金属材质，调整材质的反射粗糙度参数模拟电泳黑或亮面烤漆的表面质感，添加环境光遮蔽效果凸显合页的棱角与曲面过渡，转轴端部的金属销轴头单独赋予黄铜色金属材质，形成视觉层次区分，渲染时采用柔和的渐变背景布光，突出合页表面的高光反射与结构立体感。结构设计上，两个页片分别设置三个对称分布的沉头安装孔，保证安装后受力均匀，转轴筒采用多段间隔式的卷边结构，相比整段筒身既节省材料也提升转动时的结构稳定性，页片边缘做微小圆角处理，去除加工锐边提升使用安全性，页片与转轴筒的衔接处做加厚过渡处理，避免应力集中导致的连接处断裂问题。设计思路围绕民用门窗、柜体常用的平开连接需求展开，还原真实五金合页的装配逻辑与尺寸比例，所有特征均做可编辑参数化设置，可根据实际使用场景调整页片尺寸、孔位数量、转轴直径等参数，适配不同承重等级的使用需求，建模过程中严格遵循机械制图的投影规范，所有配合关系均符合实际装配要求，可直接用于工程出图、3D打印原型制作或产品展示渲染使用。
