六旋翼无人机镂空轻量化机架结构设计

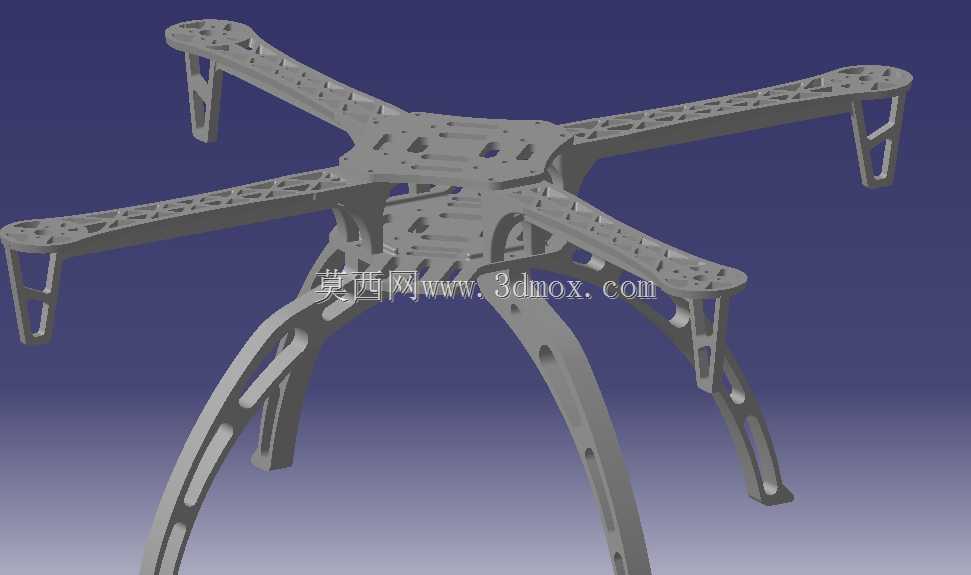

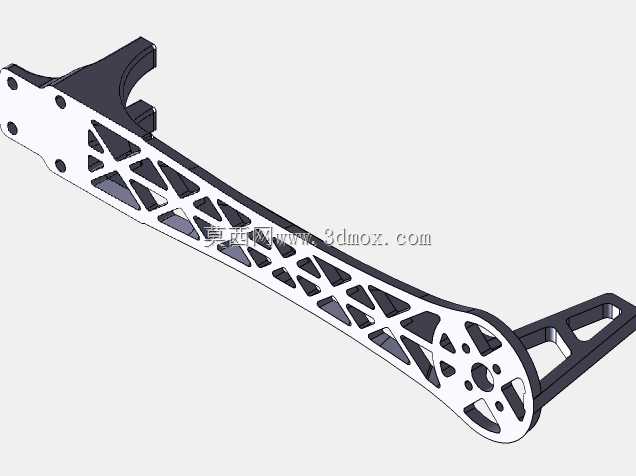

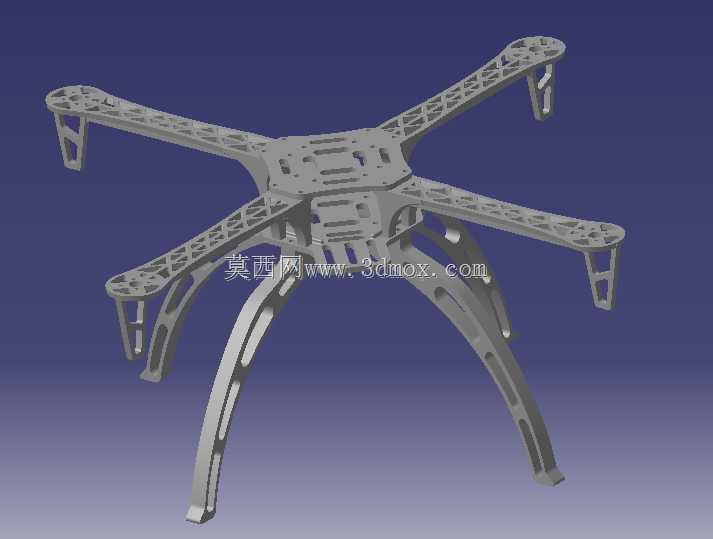

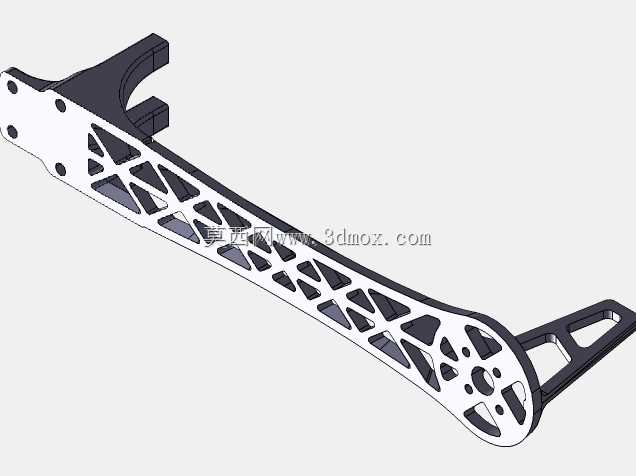

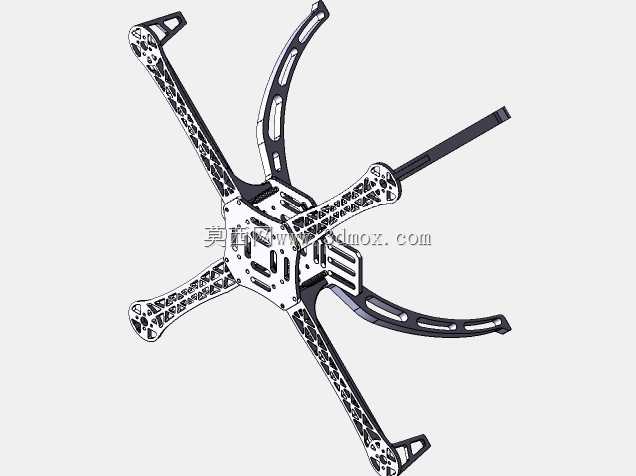

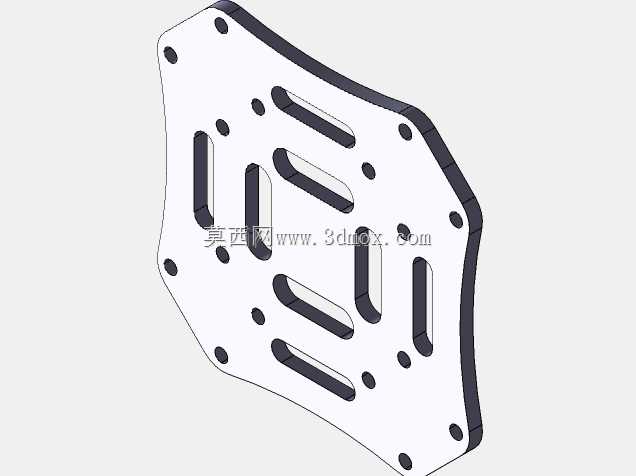

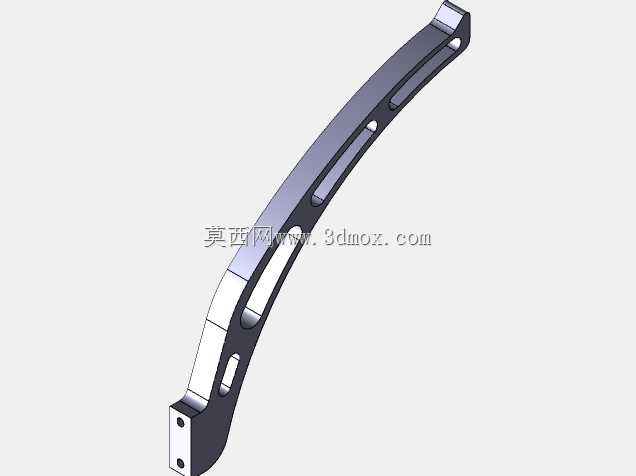

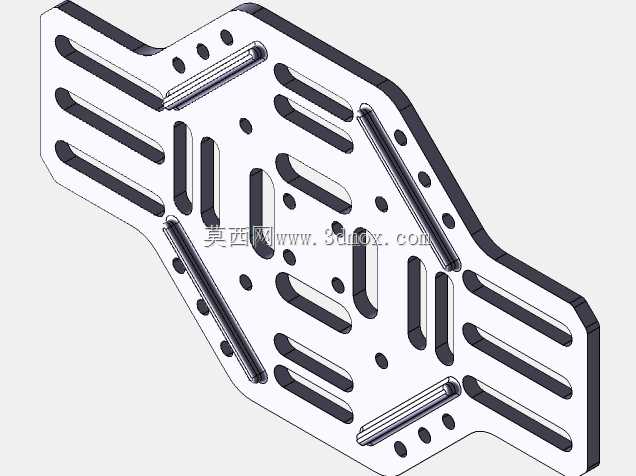

多旋翼无人机机架加工时最容易踩的坑，是机臂与中心板连接位的应力集中问题，炸机时九成以上的断裂都出现在这个衔接区域。这款六旋翼机架在机臂根部做了渐变式的镂空过渡，没有直接在碳板上切出直角安装槽，每一处镂空的边缘都留了1.2mm的连续承力边，避免铣削加工时碳纤材料出现分层毛刺，也能抵消飞行时电机高频振动带来的微裂纹扩展。机臂上的镂空排布不是均匀等距的，靠近中心板的位置镂空密度更低，越往电机安装端镂空占比越高，刚好匹配机臂受力时从根部到末端的弯矩递减规律，不用额外增加碳板厚度就能把整机机架重量压到120g以内，比同尺寸实心臂机架轻了近四成。中心板的安装孔位做了沉台设计，螺丝锁附后头部完全埋入板件内部，不会突出表面刮碰到飞控或者电调的接线，上下中心板之间留了3mm的规整走线间隙，电源线和信号线可以分开排布，减少大电流走线对飞控陀螺仪的信号干扰。六根机臂里有两根做了加长延伸设计，比其余四根长出25mm，用来挂载起落架或者航拍云台，延伸段的侧面开了连续的卡槽，不用额外打胶就能把起落架支腿卡入固定，拆卸调整时不会在碳板表面留下胶痕。机臂末端的电机安装座做了0.8mm的凸台定位，电机装入后不会因为螺丝锁附的扭力偏差出现偏斜，能保证每一个电机的输出轴都垂直于机臂平面，减少飞行时的动力损耗。起落架支腿采用弧形弯曲设计，触地时能通过自身形变吸收降落冲击，不会把冲击力直接传递到中心板上的飞控元件，支腿上的镂空槽刚好能卡住绑带，固定电池或者其他外置载荷时不用额外加装固定座。所有板件的边缘都做了0.5mm的倒角处理，组装时不会划手，也能避免尖锐边缘割破导线绝缘层，每一处连接位的公差都控制在0.1mm以内，组装时不用反复打磨修配，锁上螺丝就能达到足够的连接强度，不会出现虚位晃动的问题。
