单层带塔楼独栋住宅建筑立面设计方案

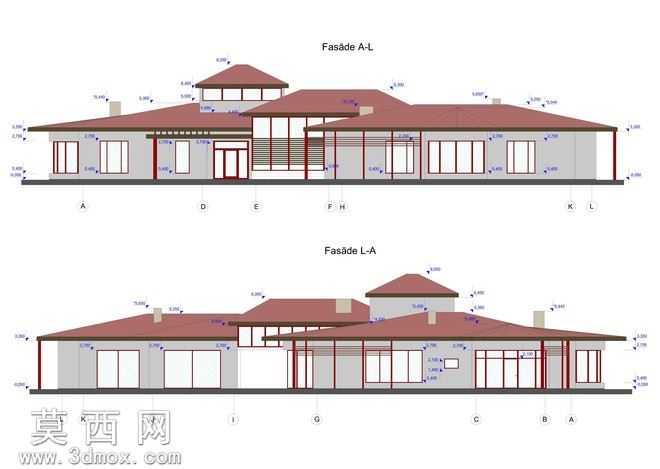

本作品为独栋住宅建筑的二维立面设计建模成果，建模过程严格遵循民用建筑制图规范，以AutoCAD为核心建模载体，精准还原建筑各立面的比例关系与构造细节。建模前期先梳理建筑的平面功能分区逻辑，确定主入口、采光窗、屋顶塔楼的对应位置，以1:100的制图比例搭建立面基准框架，先勾勒建筑外墙的整体轮廓线，区分墙体、门窗、屋顶、附属构件的不同图层，为后续细节刻画做好层级划分。材质表现上，针对不同建筑构件匹配对应的线型与填充样式：墙体部分采用浅灰色实体填充模拟外墙抹灰质感，窗框与门框采用深红色实线勾勒，还原木质门窗框的视觉效果，屋顶部分采用红棕色填充对应陶土瓦屋面材质，烟囱部分采用浅灰色填充匹配砖砌体材质，不同材质的边界线严格对齐，无错位、断线问题。结构设计层面，完整呈现建筑的双立面构造：Fasade A-L立面清晰展示主入口所在的正面结构，中央突出的多边形凸窗搭配上方的坡屋顶塔楼，形成建筑的视觉中心，两侧对称排布的矩形采光窗满足室内各功能区的采光需求，屋顶错落布置的三个烟囱对应室内不同功能区的排烟通道，屋面坡度严格按照民用住宅排水要求设置，标注的尺寸线完整覆盖各段墙体、门窗、挑檐的长宽参数，可直接用于施工参考。Fasade L-A立面呈现建筑的背侧结构，对应调整门窗的排布位置与尺寸，匹配背侧房间的功能需求，塔楼位置与正立面对齐，保证建筑整体结构的统一性。设计思路上，采用错落式坡屋顶组合替代单调的平屋顶设计，既提升建筑的外观层次感，也优化了屋面排水效率，中央塔楼的设置既可以作为阁楼的采光通风结构，也能强化建筑的标识性，门窗尺寸结合房间开间大小合理设置，在保证采光通风效果的同时，兼顾外墙的结构稳定性，各立面的标高标注、轴号标注完整规范，可直接对接后续的施工图深化环节，为三维建模、施工建造提供精准的二维依据。
