单轴开放式货运牵引小拖车三维设计

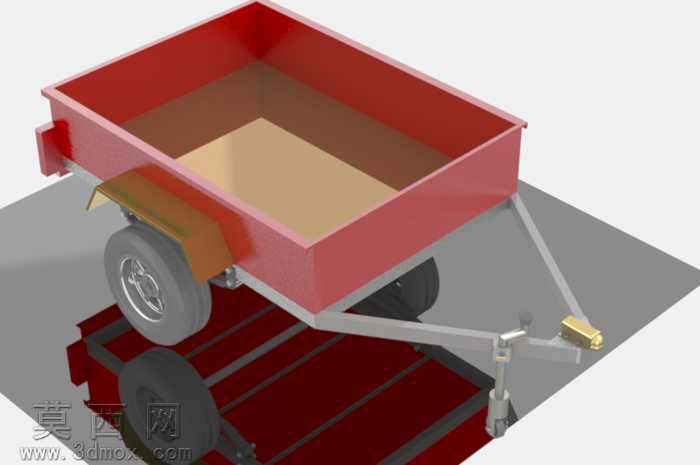

本作品为单轴货运牵引小拖车的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循民用小型拖挂设备的实际生产尺寸规范，对拖车的每一处结构都做了精准的特征还原。首先从承载主体货斗开始建模，采用薄壁拉伸结合钣金特征构建开放式矩形货厢，货厢边缘做了卷边强化处理，厢体底部设计有冲压防滑网格结构，既提升货斗的结构刚性，避免装载货物时出现打滑移位，也能在雨天快速排出厢内积水，减少货物受潮与厢体锈蚀风险。行走系统部分，精准还原了单根整体式车桥结构，匹配带橡胶胎面的公路用轮胎与钢制轮毂，轮毂的螺栓孔、轮辐造型都按照真实配件参数建模，车桥与货斗底盘之间设置了板簧式减震连接结构，可缓冲非铺装路面行驶时的颠簸冲击，保护运输货物不受损。牵引连接部分，采用三角臂式牵引架结构，从货斗前端两侧延伸汇聚至前端牵引接头，牵引接头处设置了可与机动车拖钩匹配的锁止连接结构，同时在牵引架下方设计了可折叠的支撑支腿，在拖车脱离牵引车停放时，支腿可放下支撑整车保持水平稳定，行驶时可向上折叠固定避免剐蹭路面。材质与渲染环节，货斗主体采用亮红色金属漆材质，还原民用货运拖车常用的警示涂装，轮胎采用黑色哑光橡胶材质，轮毂做亮面金属镀铬效果，牵引架与车桥采用灰色防锈金属材质，渲染时添加了柔和的环境漫反射光影，清晰展现各部件的结构层次与材质质感，整体模型无冗余特征，装配关系完整，可直接用于结构验证、改装设计参考以及相关教学演示使用，能够直观展现小型货运拖车的完整结构组成与工作逻辑。
