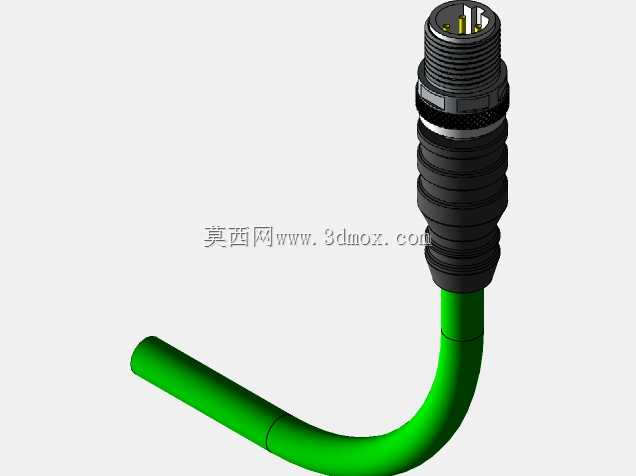

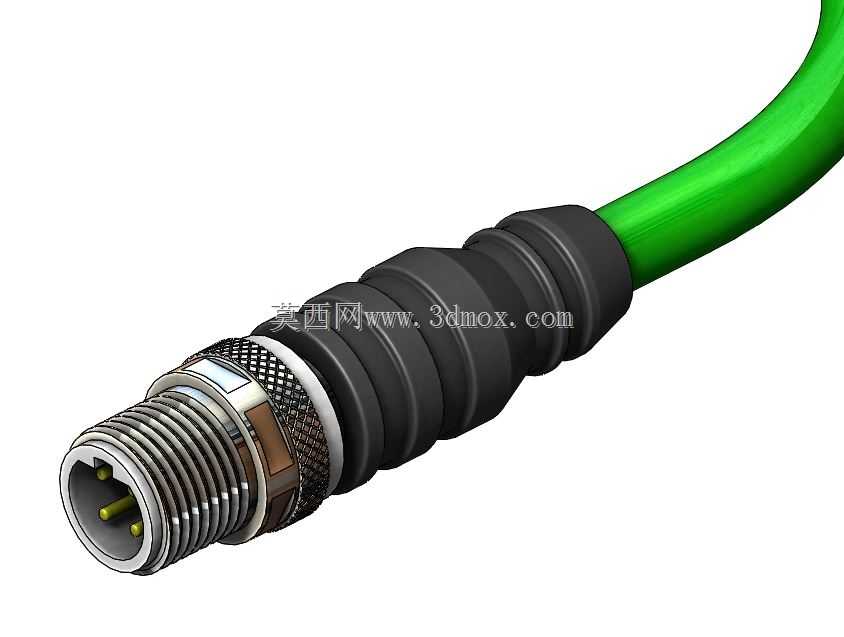

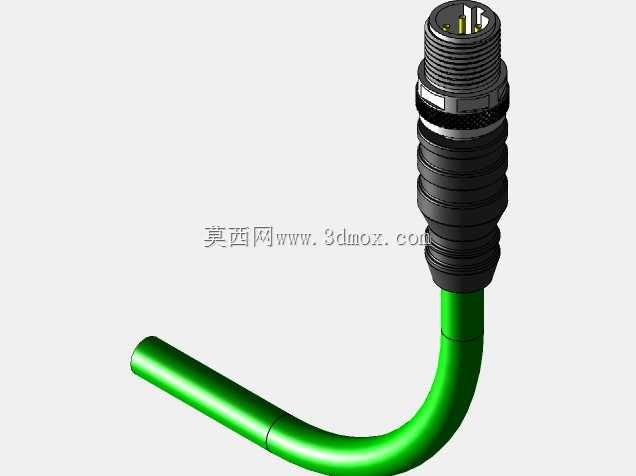

带绿色线缆的工业M12圆形连接器接头

工业现场布线时，M12接头最容易出问题的位置永远是线缆与接头本体的衔接处，长期拖拽、反复弯折或是设备运行带来的持续震动，都会让芯线焊点在应力集中处出现脱焊、断芯，很多现场运维更换接头时，拆开护套总能看到靠近尾端的芯线外皮已经出现不可逆的龟裂。这款接头的尾段做了递进式的波纹防折结构，每一段橡胶护套的壁厚都做了差异化调整，靠近接头本体的位置橡胶硬度更高，能承接接头金属部分传递来的震动，往线缆方向延伸的几段橡胶硬度逐段降低，弯折时应力会顺着波纹槽均匀分散，不会在某一个固定位置形成弯折死点，哪怕线缆被反复弯折超过常规工业场景的耐受次数，芯线也不会因为局部应力集中出现断裂。金属外壳的滚花位置没有做满整个螺帽圆周，靠近插芯端面的位置留了光滑的密封段，装配时O型密封圈不会被滚花的锐边刮伤，滚花的齿深控制在0.3mm，既保证徒手拧动时足够的摩擦力，不会因为手上沾了切削液或是油污出现打滑，又不会因为齿太深容易积存油污、铁屑，后期维护擦拭时一擦就能干净。插芯内部的接触件插孔做了收口的导向倒角，现场插合时哪怕视线被设备机架遮挡，凭手感也能顺利对准插合，不会因为插歪把插孔的接触簧片顶变形，导致接触不良。接头尾部的内孔做了防滑的倒齿结构，线缆穿入后打胶固定或是压接尾套时，橡胶外皮被倒齿咬住，哪怕外力拉扯线缆，拉力也会被倒齿分散到线缆外皮上，不会直接传导到内部的芯线焊点上。金属外壳和橡胶护套衔接的位置做了一圈嵌入的卡扣结构，橡胶护套注塑时直接把金属尾端的凸环包裹在内部，不会出现长期使用后橡胶护套和金属本体脱开、缝隙进水进尘的问题。插合端面的密封圈槽深度做了公差适配，O圈装入后突出槽面的高度刚好控制在合理压缩量范围内，拧到位时密封圈不会被过度挤压出现永久变形，也不会因为压缩量不够达不到密封效果，哪怕在有切削液飞溅、粉尘较多的车间环境里使用，也能稳定保持防护性能。
