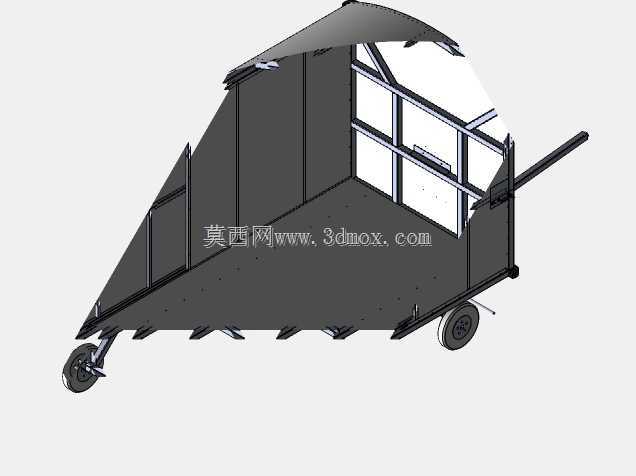

带篷框架式行李转运拖挂车体结构

该款带篷框架式拖运设备主要面向机场航站楼行李驳运、车站行包转运、厂区物料短途周转、物流园区散件配送等场景使用，可在室内外平整硬化路面完成批量行李、轻量包裹、规整小件货物的拖带运输，适配多数场内牵引车头的拖挂接口，能够替代人工手推搬运大幅提升单次转运载荷，降低短途驳运的人力消耗。设备整体采用方管型材搭建笼式框架主体，底部为双层承载梁结构，下层预留平整置物平面，可直接堆叠放置硬质行李箱、周转箱等规整货品，上层弧形顶架可配套加装篷布或防雨罩，避免运输过程中货品掉落，同时可在雨雪天气为所载物品提供基础遮挡，减少天气因素对转运作业的影响。车体前端设置可活动的牵引连接结构，能够适配不同高度的牵引挂钩，连接部位预留转动间隙，保证拖行过程中转弯、上下缓坡时的结构自由度，避免刚性连接造成的框架变形。行走部分采用两组充气橡胶轮搭配轮轴固定结构，轮组安装位置经过重心测算，空载与额定载荷状态下均可保证车体平稳，不会出现前倾、侧翻风险，轮组与框架连接处设置加强固定座，分散承载时的应力集中点，延长框架整体使用寿命。设计过程中优先考虑结构的轻量化与承载能力平衡，框架杆件的排布在满足整体刚性的前提下尽可能减少冗余材料，弧形顶架的弧度经过优化，既能够保证篷布安装后有足够的内部置物高度，又不会因顶部过高导致拖行过程中风阻过大，同时避免转弯时顶部剐蹭通道旁的固定设施。车体整体宽度适配常规人行通道、货运通道的通行宽度，长度控制在单节拖挂的合理范围内，可在狭窄通道内完成小半径转弯，牵引杆收起时可作为固定置物架临时存放货品，不会占用过多存放空间。框架所有杆件连接节点均采用角件加固，避免长期拖行震动导致的焊点开裂、杆件松动问题，底部承载面可根据实际使用需求加装防滑垫板、捆绑挂点，方便对零散货品进行固定，防止运输过程中货品移位掉落。
