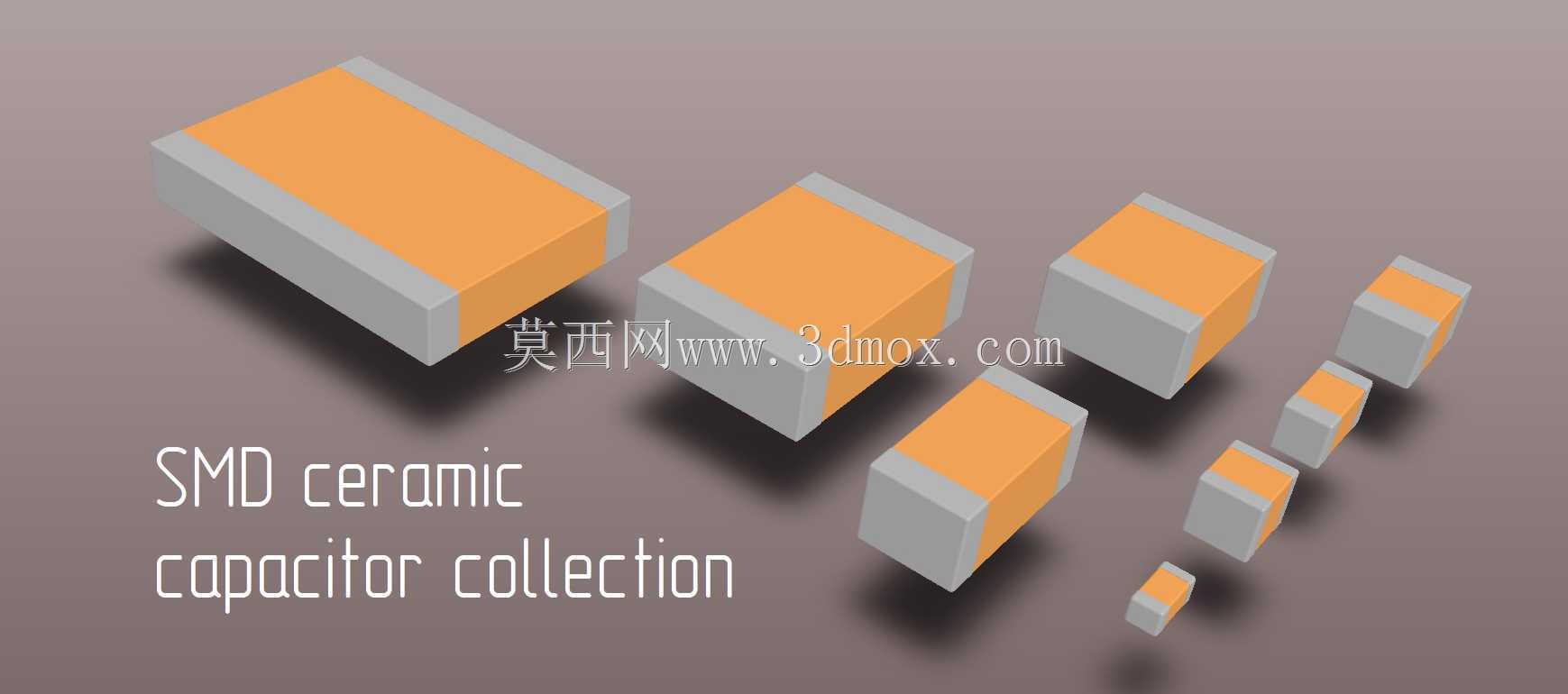

多规格贴片陶瓷电容电子元件三维模型

贴片陶瓷电容是当前电子制造领域应用覆盖范围最广的表面贴装无源器件之一，这套参数化设计的多规格电容模型，可直接适配消费电子、工业控制板卡、汽车电子、通信终端设备等多领域的PCB Layout设计、结构干涉校验、产品装配仿真等工作场景，能够帮助硬件工程师、结构工程师在产品研发阶段提前完成器件布局验证，避免后期打样出现元件干涉、焊盘匹配度不足、安装空间预留偏差等常见问题。

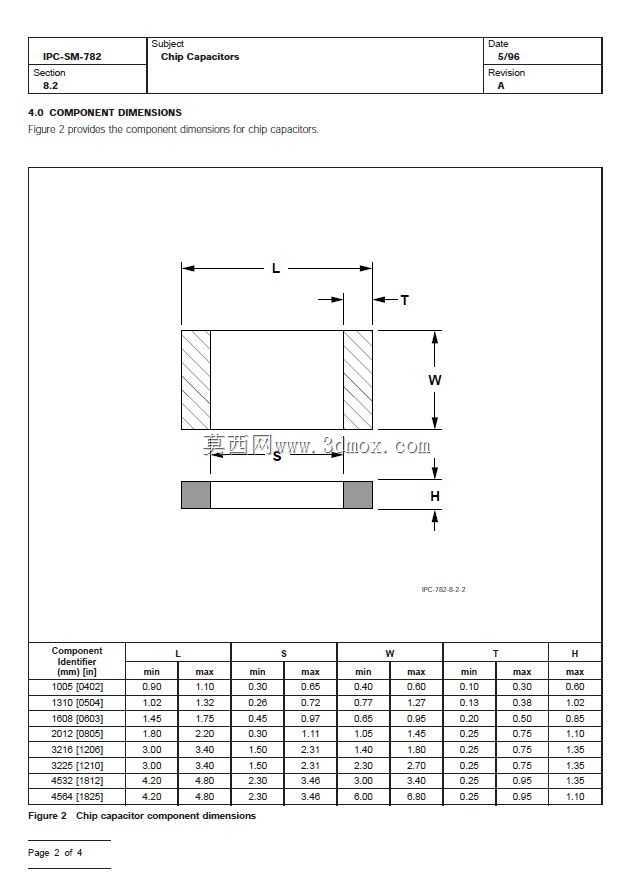

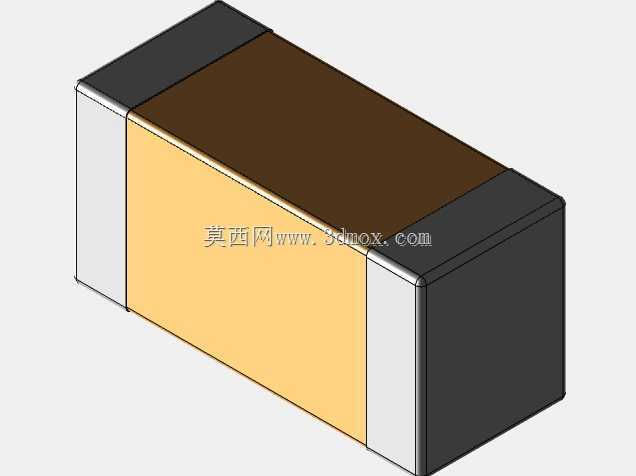

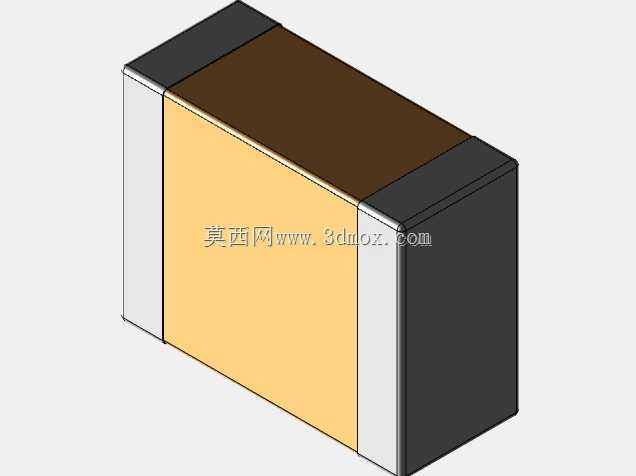

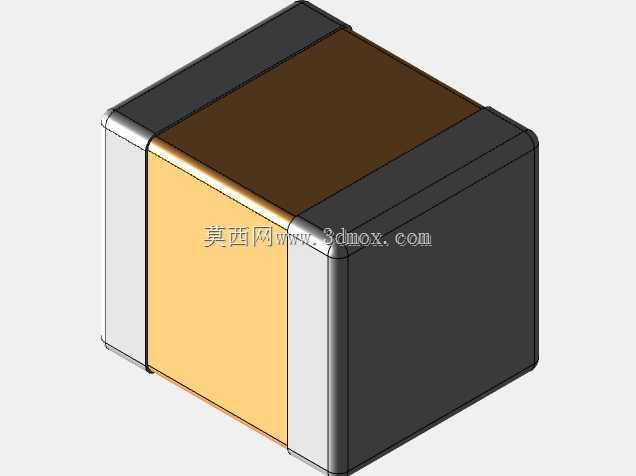

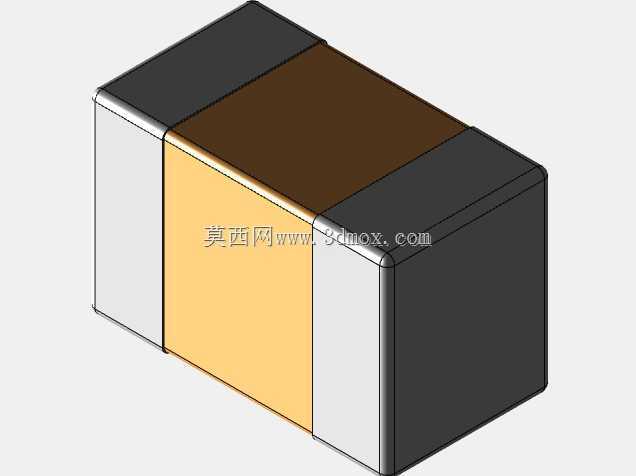

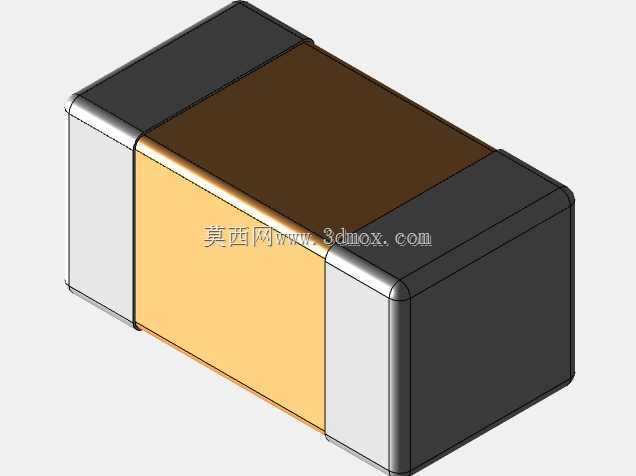

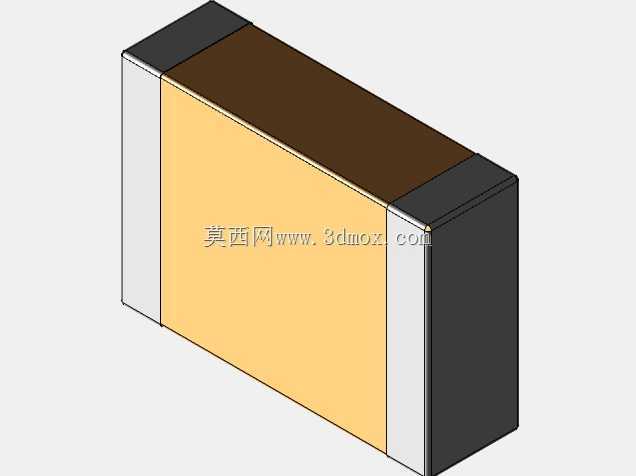

这套模型覆盖了从0201到1210等主流封装尺寸的贴片陶瓷电容，所有模型严格遵循电子工业标准的封装尺寸规范设计，每款电容的本体长宽高尺寸、端电极宽度、焊盘对位基准都完全匹配实际量产器件的参数要求，端电极与陶瓷本体的分界清晰，能够满足不同层级的设计使用需求：在PCB布局阶段可直接调用对应封装的模型完成3D布局预览，核对元件与周边接插件、结构件、屏蔽罩的安全间距；在整机结构装配阶段，可将模型导入装配体验证板卡堆叠时电容与外壳、散热件、相邻板卡的间隙是否满足安规与装配要求；在产品宣传物料制作、教学演示场景中，高还原度的外观也能直观呈现板卡元件的排布效果。

设计过程中针对不同容值对应的电容厚度差异做了全规格覆盖，所有模型的安装基准面统一设置为器件焊接底面，与PCB表面的装配基准完全对齐，无需额外调整坐标即可直接完成板卡装配。模型同时兼顾了不同设计场景的使用需求，既保留了陶瓷本体与端电极的外观分色特征，也做了合理的曲面简化，不会因为细节冗余导致大装配体运行卡顿，能够适配从便携数码产品的高密度板卡设计，到工业电源、车载控制器等高可靠性要求设备的结构验证工作，覆盖回流焊工艺、波峰焊工艺对应的各类贴片陶瓷电容的安装边界要求，端电极的伸出长度、本体倒角都符合实际量产器件的外形特征，能够真实还原焊接后的实际装配状态，为研发阶段的空间校验提供精准的参考依据。
