四针间距5mm直插式接线端子连接器

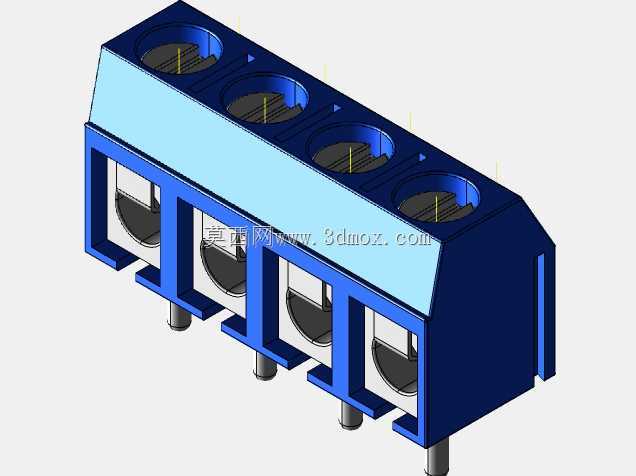

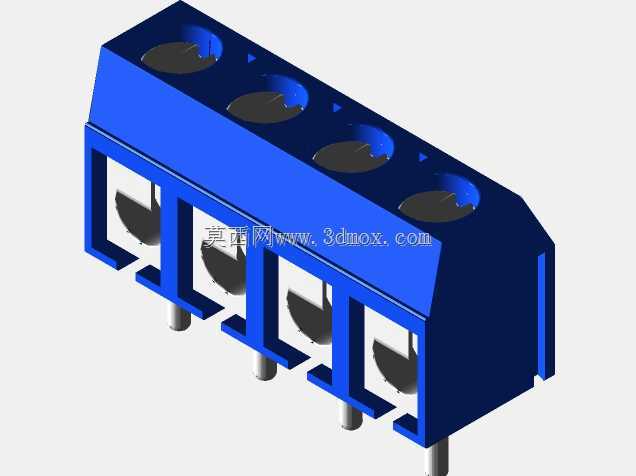

这款四针直插式接线连接器，是面向低压电气布线场景开发的板载连接部件，主要应用于工控电路板、小型电源模块、民用配电接线盒、智能家居控制模组等需要实现导线与PCB板可靠导通的场景，能够替代传统手工焊线的连接方式，大幅降低现场布线的操作难度，提升线路连接的一致性与可维护性。产品采用贯通式螺钉压线结构，每一个接线位都设置独立的压线腔体，上方为导线插入孔，正面为螺钉操作窗口，作业时将剥好绝缘层的导线从顶部圆孔插入，拧紧对应位置的压线螺钉即可完成导线固定，螺钉底部的压片会均匀施力压紧导线线芯，既可以避免单螺钉压接容易出现的线芯散丝、压接不牢问题，也能防止不同线位的导线意外触碰造成短路故障。设计过程中充分考虑了板载安装的空间限制，整体采用模块化拼接式结构，四个接线位为一体化成型基座，基座选用绝缘性能优异、阻燃等级达标的工程塑料材质，表面做了防爬电的筋位设计，相邻接线位之间设置隔离挡墙，即使在潮湿多尘的工业环境下使用，也能有效避免沿面放电引发的绝缘失效问题。产品的引脚采用标准THT直插设计，引脚间距为5mm，适配市面通用的PCB板孔位设计，整体长度20mm、宽度7.6mm、高度10mm，安装时只需将四个金属插针对准PCB板对应的过孔插入，过波峰焊即可完成板端固定，不会占用过多的板面布局空间，能够适配紧凑型控制板的设计需求。在实际使用过程中，这款连接器可以兼容0.5-2.5平方毫米的单股或多股铜芯导线，压线后的接触电阻低，导通性能稳定，能够长期承载额定范围内的工作电流，同时基座的抗老化性能优异，在-20℃到85℃的工作环境下都能保持结构强度与绝缘性能，不会因为长期冷热交替出现基座开裂、螺钉滑牙等问题。相较于同规格的弹簧式接线端子，这款螺钉压接式的结构抗拉力更强，在有振动的设备环境中使用也不会出现导线松脱的情况，同时后期维护时可以反复拆装导线，不会因为多次插拔导致接触件弹性失效，非常适合需要频繁调整接线、或者对连接可靠性要求较高的电气场景使用。
