螺旋式搅拌输送杆结构设计

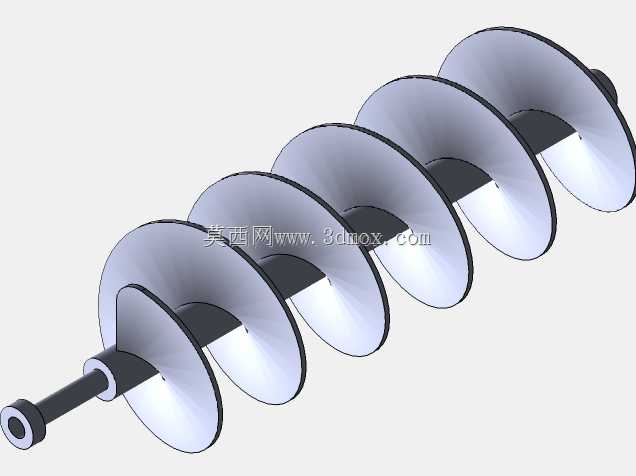

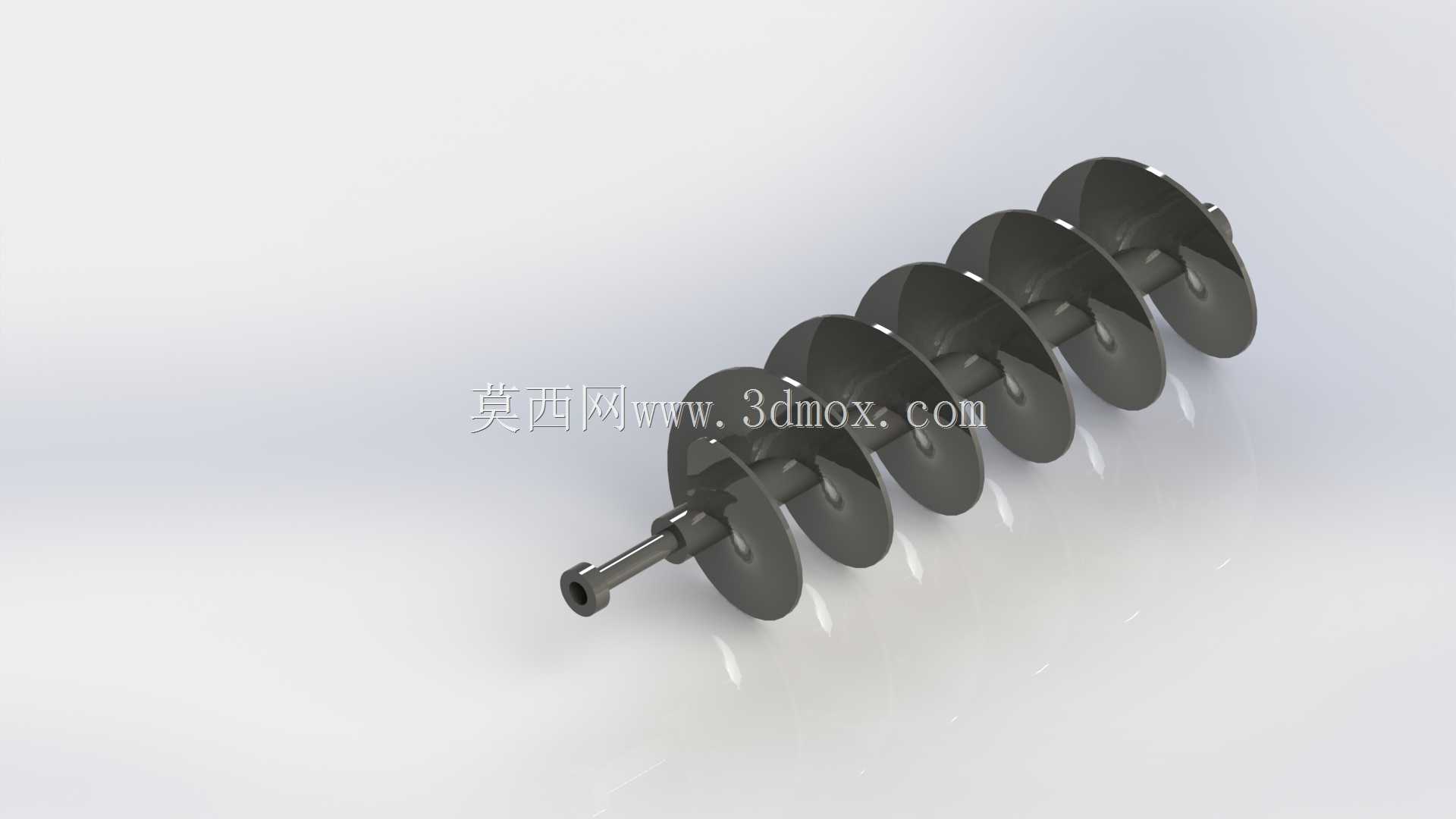

该螺旋搅拌杆主要应用于粉体、半流体物料的混合搅拌与定向输送场景，常见于食品加工、建材拌合、化工原料混配、农牧饲料加工等领域的混合设备内部，作为核心作业部件承担物料推送、翻搅、均质的核心功能，可在密闭混合腔体内完成物料的轴向输送与径向剪切混合，避免物料沉积结块，保障不同组分物料混合均匀度达标。从功能特性来看，该部件采用连续等距螺旋叶片排布结构，叶片与中心轴采用同轴一体化设计，作业时随驱动端转动，螺旋面持续切入物料堆，一方面通过叶片斜面的推力将物料沿轴向匀速推送，另一方面相邻叶片间的容料空间带动物料抬升、跌落，实现不同位置物料的换位混合，杆体端部设计有连接轴头，可直接与驱动输出端、支撑轴承座配合安装，无需额外转接结构，装配便捷性较强。设计过程中重点考量了物料流动特性与作业阻力分布，螺旋叶片的螺距取值经过物料流动性适配，针对常见的中低粘度混合物料，螺距与叶片外径比例控制在合理区间，既保证足够的物料推送效率，又避免叶片间距过大导致的混合盲区；叶片边缘做了圆弧过渡处理，减少转动过程中对物料纤维结构的破坏，同时降低物料粘附在叶片表面的概率，减少作业后的清理工作量；中心轴采用变径设计，靠近驱动端的轴段直径更大，可承受更大的传动扭矩，避免长杆作业时出现扭转变形，远离驱动端的轴段直径适配末端支撑结构，降低整体转动惯量，减少驱动端的动力损耗。从安装边界来看，该部件整体为长轴类结构，安装时需保证两端支撑轴承的同轴度误差控制在允许范围内，避免转动时出现径向跳动导致叶片刮蹭混合腔内壁；叶片外径与混合腔内壁预留合理的作业间隙，既防止间隙过大残留物料层，又避免间隙过小导致转动卡滞；端部连接轴头的尺寸适配常规的联轴器、轴承座安装标准，可直接替换同规格的常规搅拌杆部件，无需对原有混合设备的安装结构做改造，适配性较强。杆体表面做了光洁处理，可降低物料粘附阻力，针对有腐蚀性的物料作业场景，也可通过更换材质适配不同的作业环境，整体结构无复杂异形结构，加工工艺性较好，可通过常规的机加工、焊接工艺完成生产制造，后期维护时仅需检查叶片磨损情况与轴头转动顺滑度即可，维护成本较低。
