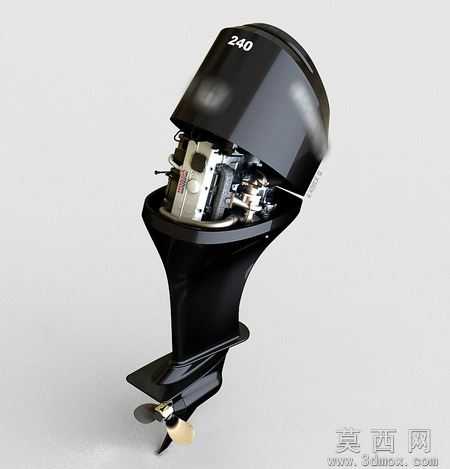

240马力船舷外发动机三维结构模型

本模型为240马力规格船舷外发动机的高精度三维结构模型，建模阶段参考Grabcad公开的同类型成熟机型部分结构参数完成整体搭建，首先通过拆解舷外机的动力段、传动段、水下推进段三大核心模块完成基准草绘，对发动机缸体、曲轴连杆机构、冷却回路、转向支架、螺旋桨轴系等部件逐一进行特征建模，严格按照真实舷外机的装配约束关系完成部件配合，保证各运动部件的相对位置与实际产品一致，可完整还原舷外机的转向、倾角调节、动力传递的运动逻辑。参数设计层面，模型严格匹配240马力民用舷外机的真实尺寸比例，对发动机排量、缸径行程、螺旋桨直径、安装支架孔位等核心参数进行1:1还原，同时预留了动力输出接口、冷却管路接口、操纵系统连接位的参数化特征，可根据不同马力段的同系列机型快速调整参数完成变型设计。渲染材质层面，针对不同部件匹配对应材质属性，发动机上罩采用哑光黑色工程塑料材质，还原真实产品的磨砂质感，内部缸体、传动齿轮等金属部件采用铸铝与钢材的差异化金属材质，设置合理的金属粗糙度与反光度，螺旋桨部件匹配黄铜合金材质，水下壳体部分做抗腐蚀涂层的材质表现，整体渲染效果可清晰区分不同功能部件，直观展示产品的外观与内部结构。结构原理层面，模型完整还原舷外机的工作逻辑，上部动力舱内的内燃机输出动力经垂直传动轴传递至下部齿轮箱，经锥齿轮换向带动螺旋桨旋转产生推进力，同时集成了转向机构可带动整个外机绕安装支架旋转实现航向调整，倾斜调节机构可在浅水区抬起外机避免碰撞，冷却系统通过进水口引入舷外水完成发动机散热后排出，完整复现船用舷外机的核心工作原理。软件兼容层面，模型输出包含Autodesk Alias效果文件、STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，不同格式均保留完整的装配结构与部件特征，无需额外修复即可直接用于装配验证、运动仿真、工程图导出等工作，STL格式可直接用于3D打印制作等比例实物模型。研发教学应用层面，该模型可用于船舶动力专业的教学演示，帮助学生直观理解舷外机的内部结构与工作原理，也可作为船舶配套企业研发新型舷外机的基础参考模型，缩短前期方案设计的建模周期，同时可用于船舶维修领域的拆装培训，通过虚拟装配演示帮助维修人员熟悉部件装配顺序与配合关系，也可作为产品宣传阶段的三维展示素材，用于制作产品演示动画与宣传效果图。
