槽轮式间歇传动机构三维建模作品

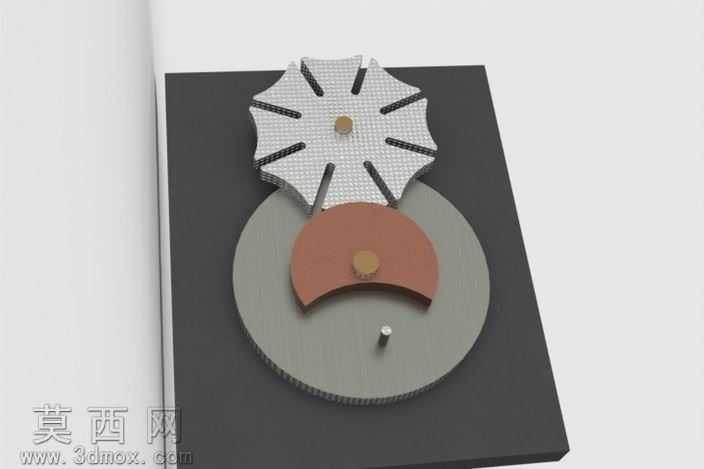

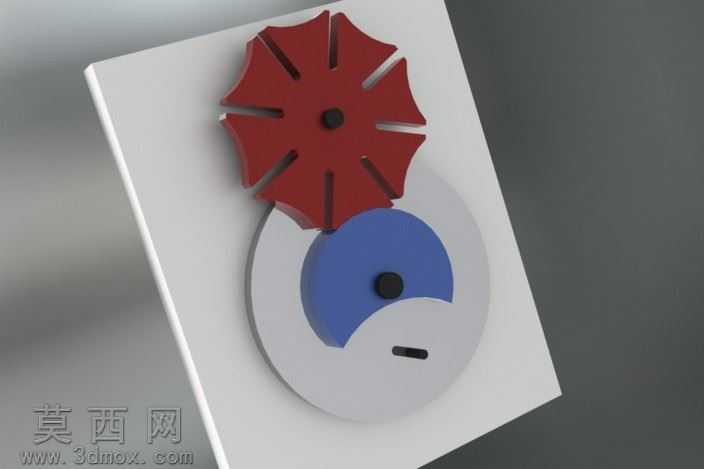

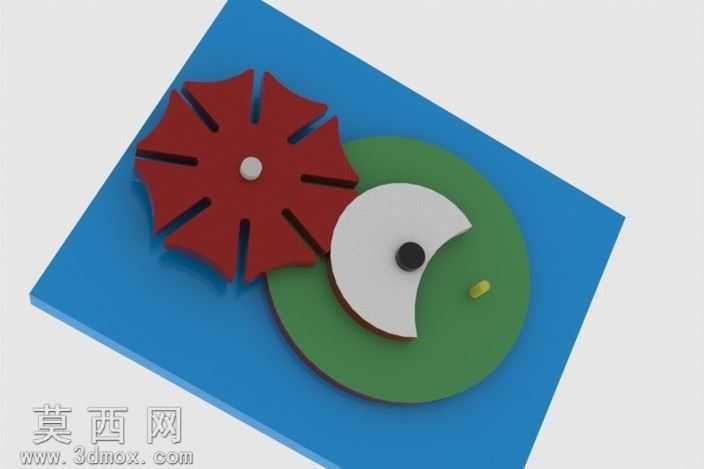

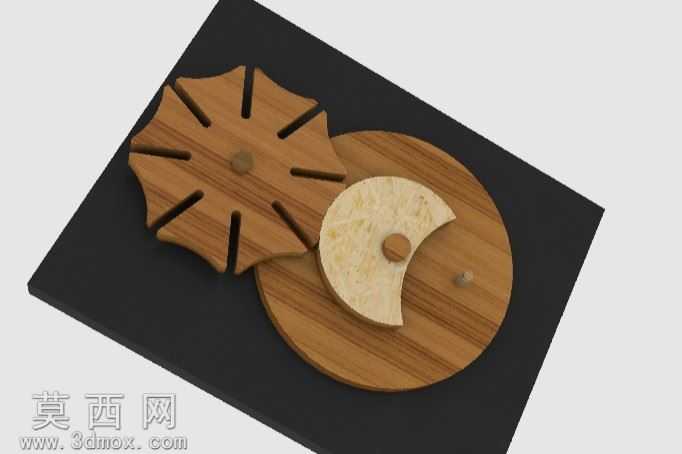

本作品为经典槽轮式间歇传动机构的三维建模成果，建模过程严格遵循机械设计原理，先完成核心构件的参数化草绘：针对主动拨盘，先绘制基准回转轴线，草绘带缺口的锁止弧轮廓与圆柱拨销的截面图形，通过回转特征生成拨盘基体，对拨销与基体衔接处做圆角过渡处理，避免应力集中的结构缺陷；针对从动槽轮，先确定径向槽的等分角度，本模型采用六槽等分结构，对应每次60度的间歇转位角度，草绘时精准控制槽宽与拨销直径的间隙配合公差，通过拉伸特征生成槽轮主体，同时在槽轮中心绘制轴孔与键槽结构，保证与传动轴的装配定位精度；安装基板部分则绘制两个构件的中心距定位基准，通过拉伸生成平板基体，预留对应轴系的安装孔位，保证两个传动构件的中心距符合设计要求，避免传动卡滞。材质与渲染阶段，为槽轮赋予哑光红色工程塑料材质，调整粗糙度参数模拟真实注塑件的表面质感，主动拨盘的锁止弧部分采用蓝色哑光塑料材质与槽轮形成视觉区分，拨销与中心转轴采用深灰色金属材质，添加轻微的金属反光效果，安装基板采用浅灰白色哑光硬质塑料材质，设置柔和的环境光与定向光源，调整阴影参数让构件的装配层次更清晰，突出机构的结构细节。结构设计上还原了日内瓦机构的核心传动逻辑：主动拨盘连续回转时，圆柱拨销进入槽轮径向槽带动槽轮转位，当拨销脱离径向槽后，拨盘的锁止弧与槽轮的凹弧面贴合，将槽轮锁止在固定位置，实现将连续回转运动转换为单向间歇转位运动的功能，建模时反复调整锁止弧的轮廓半径与配合间隙，保证锁止阶段槽轮无窜动、转位阶段无运动干涉，整体装配完成后添加运动约束可直观演示间歇传动的完整过程，清晰展现该机构的运动特性与传动原理，可作为机械原理教学演示、间歇传动结构设计参考的数字化模型。
