齿轮泵集成式液压循环阀结构设计

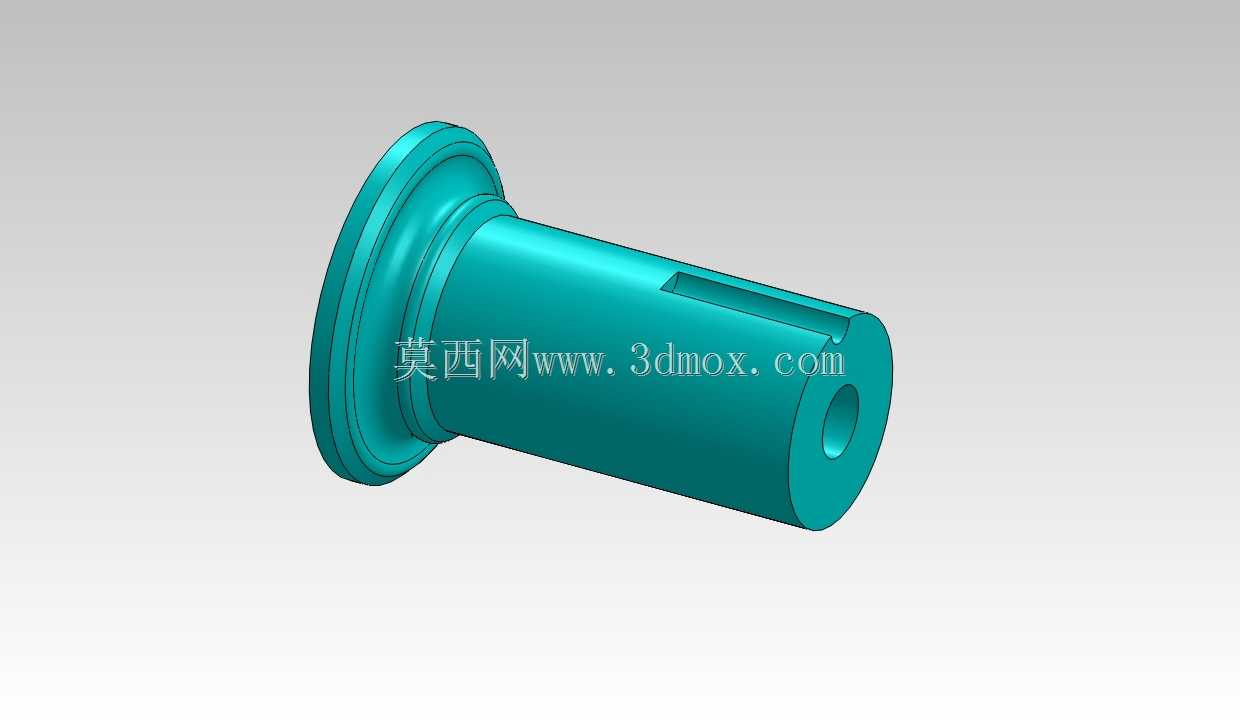

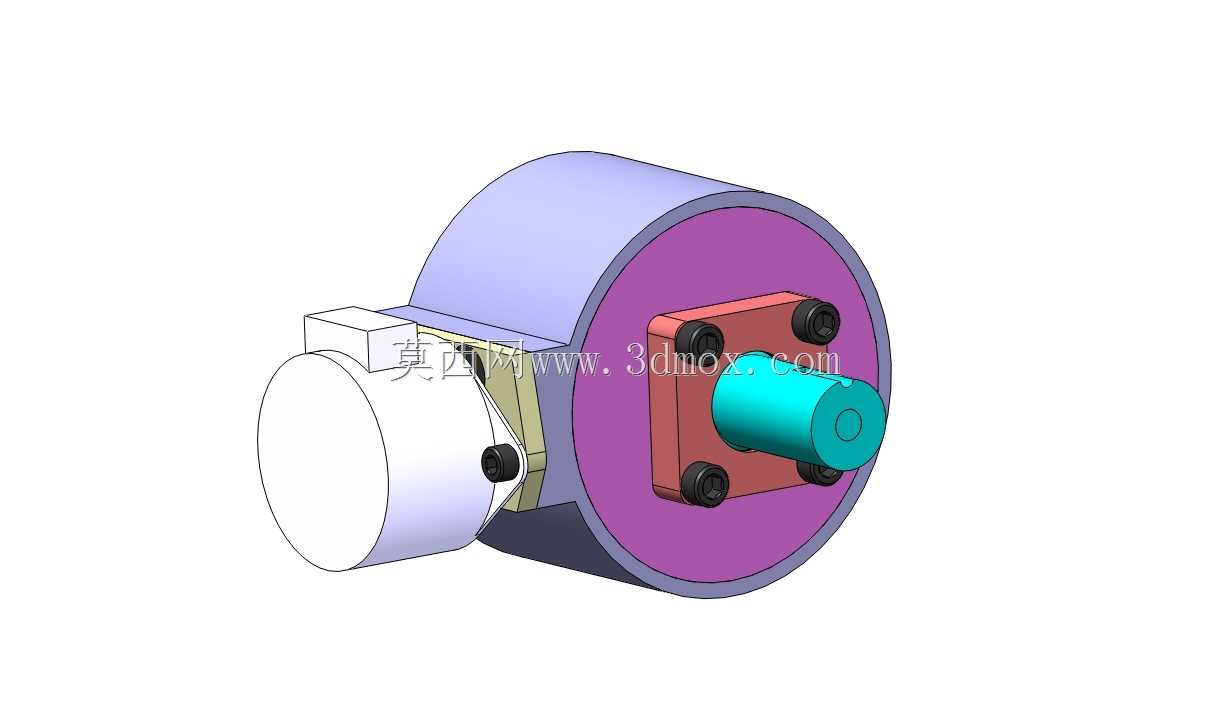

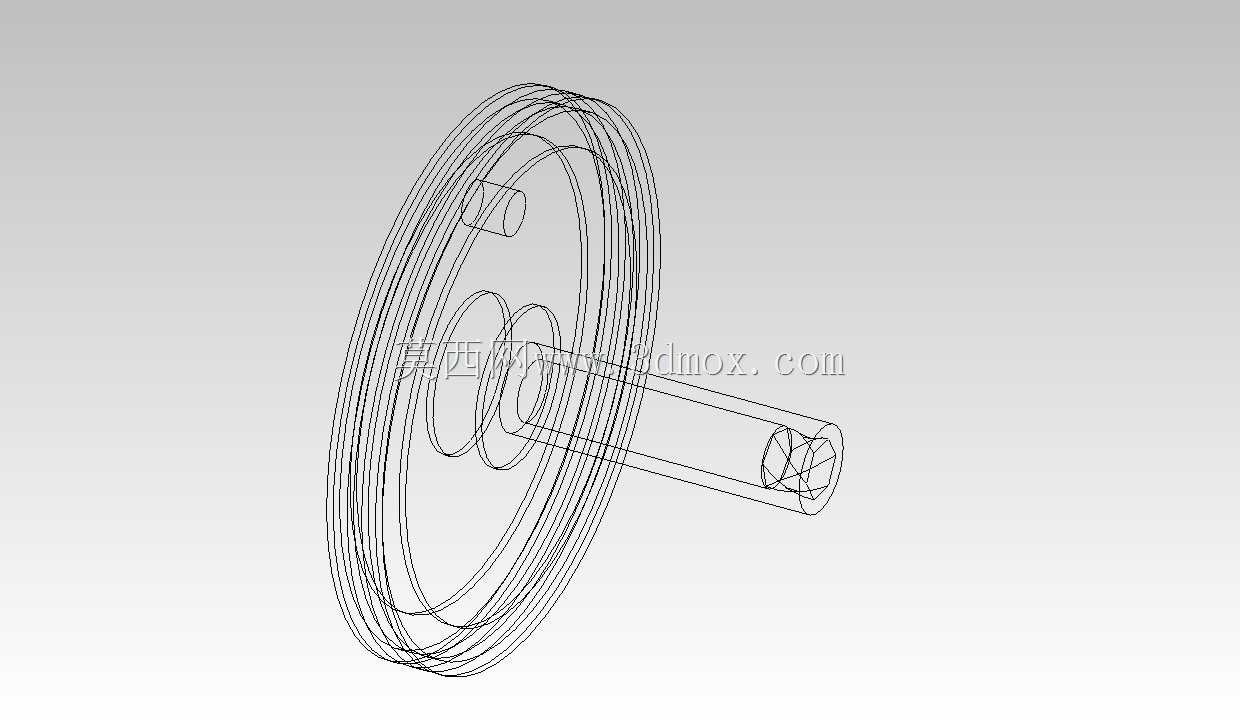

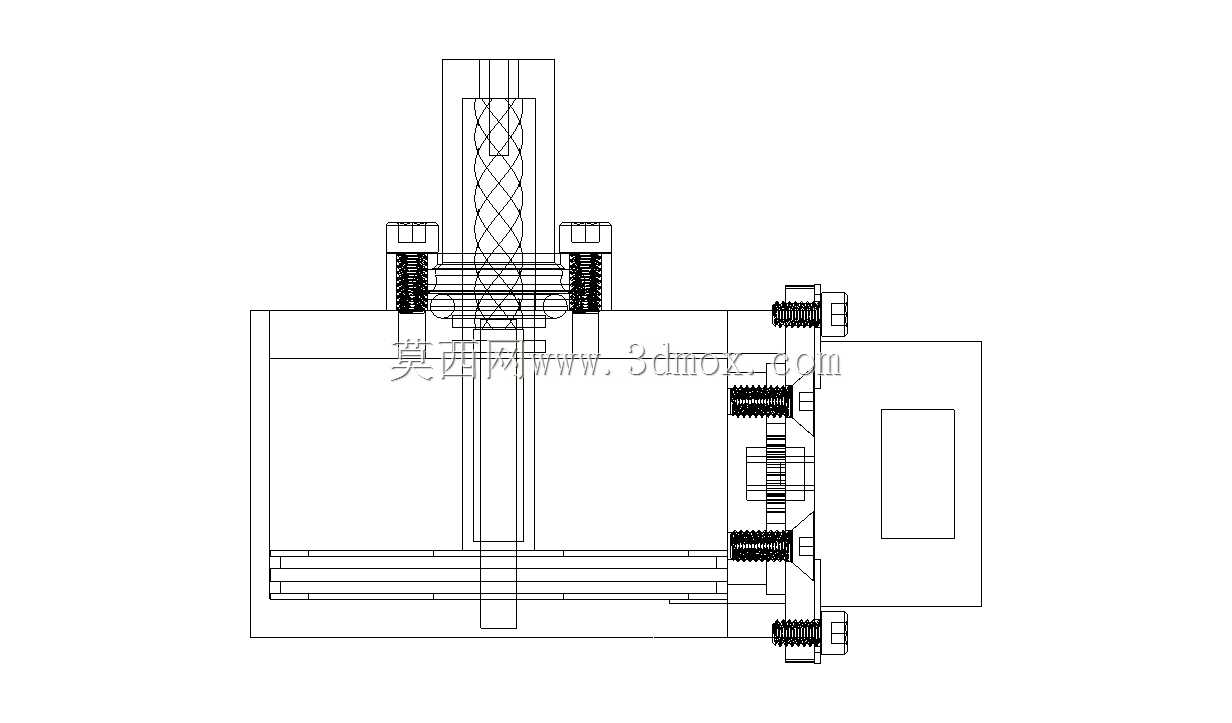

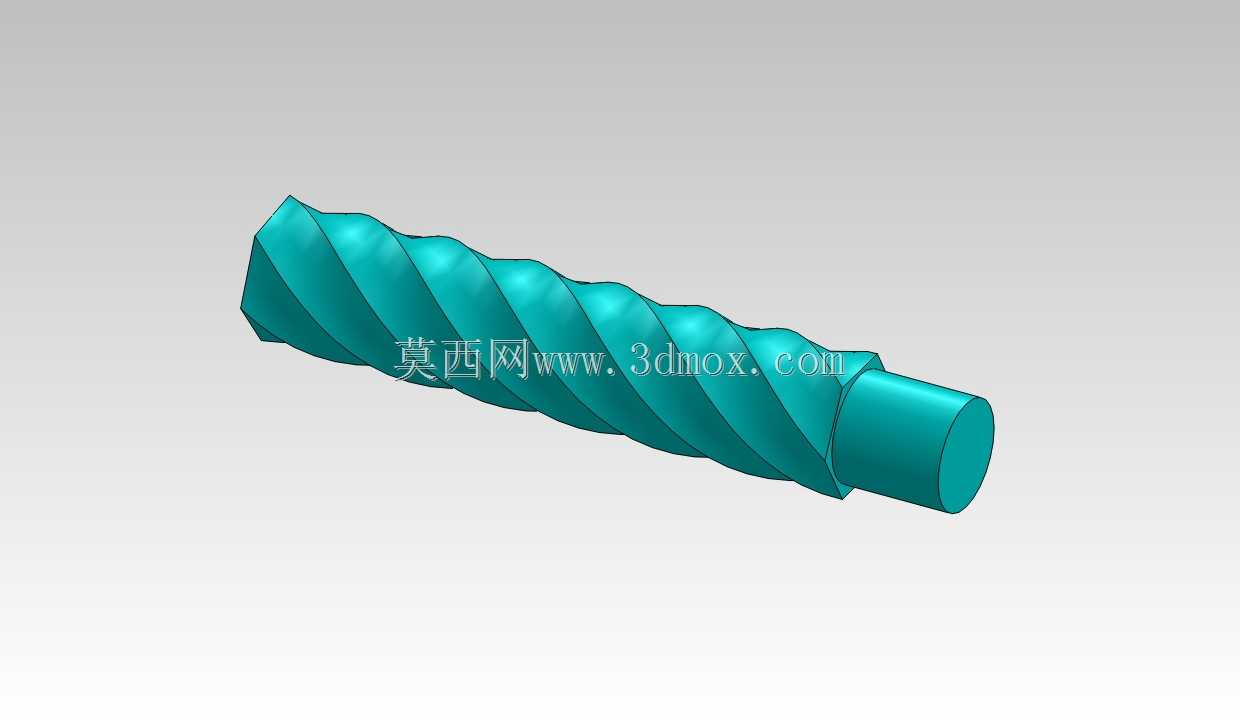

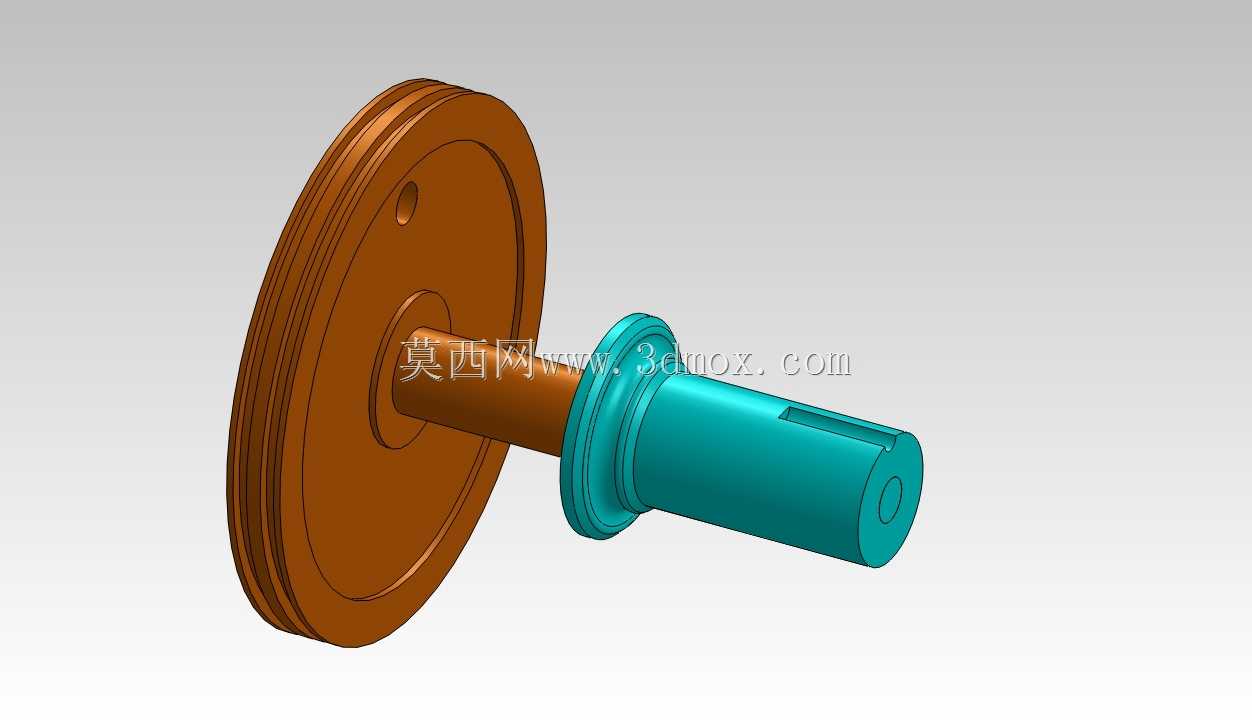

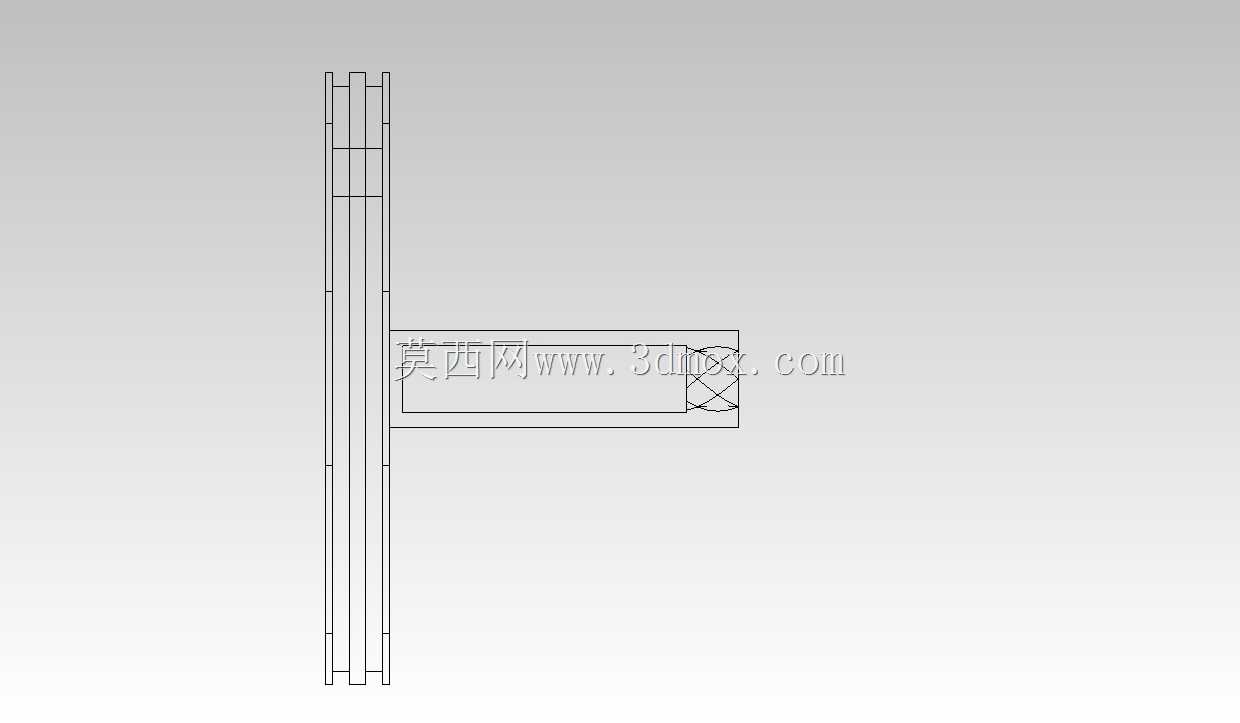

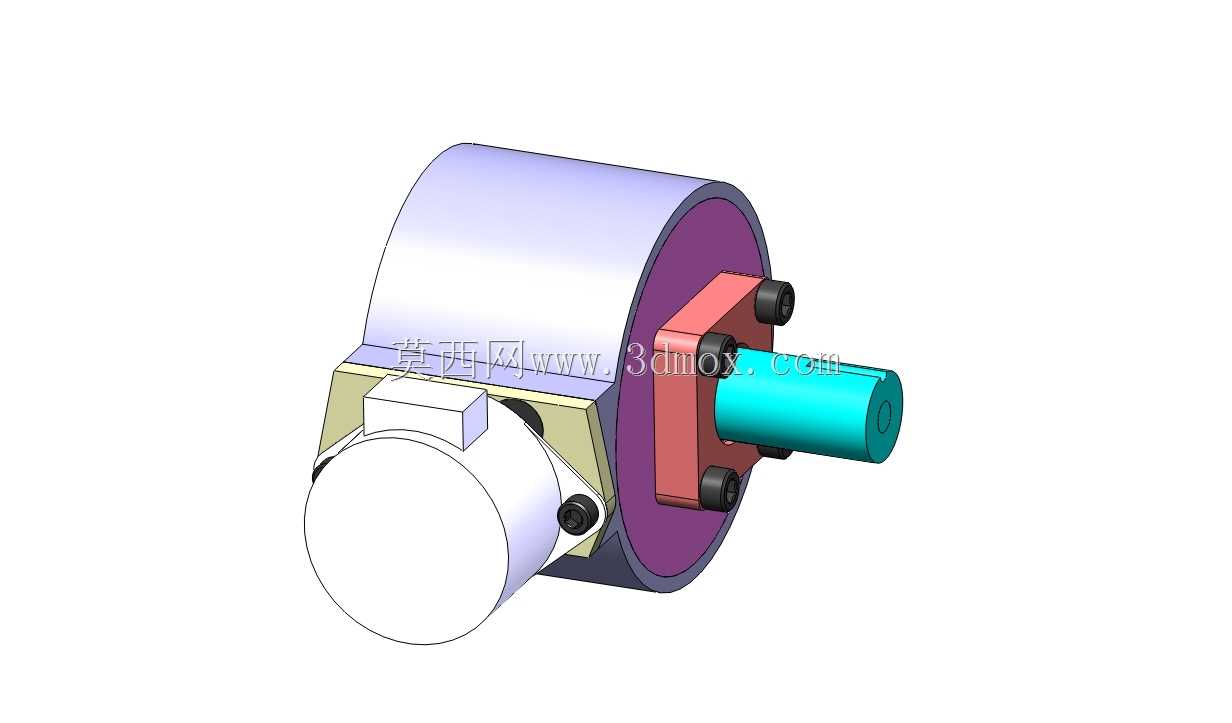

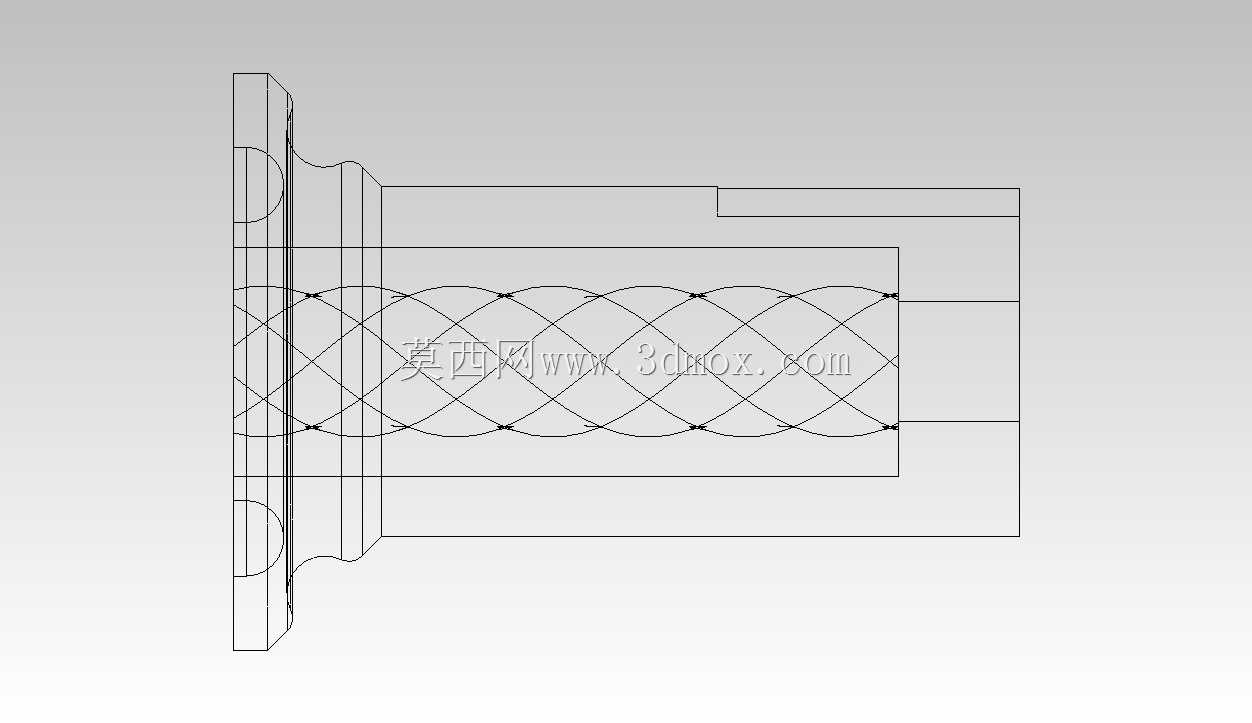

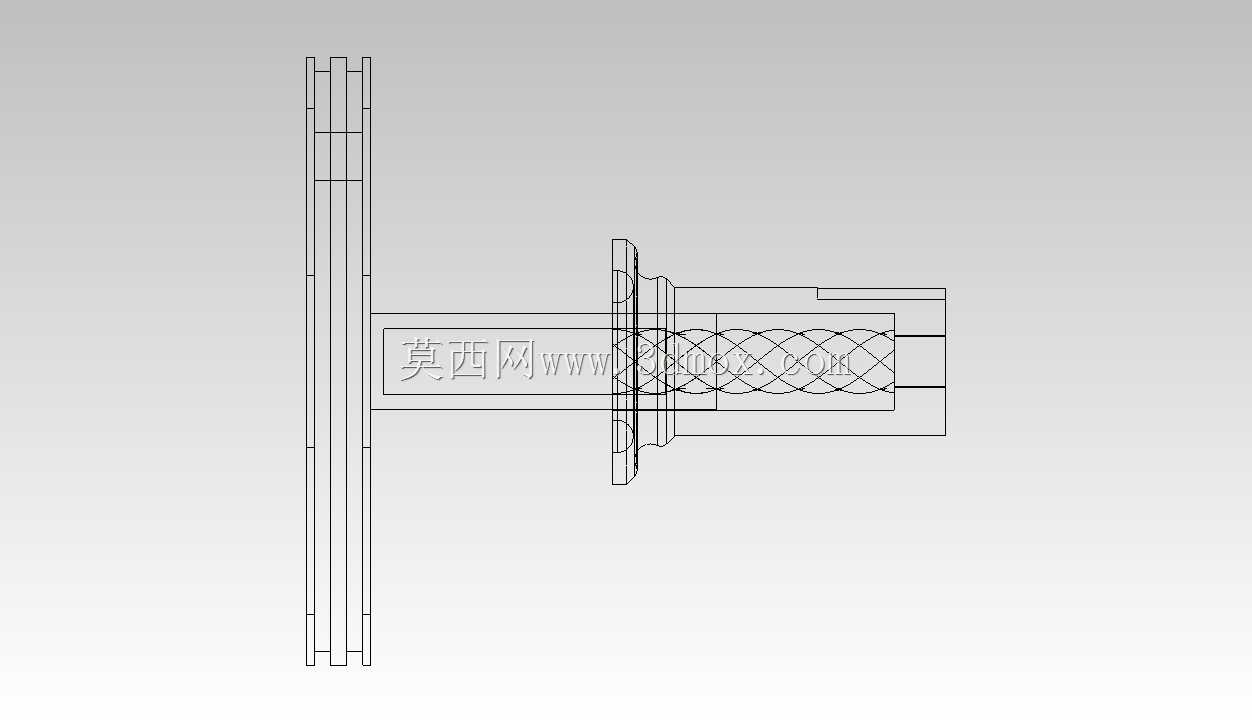

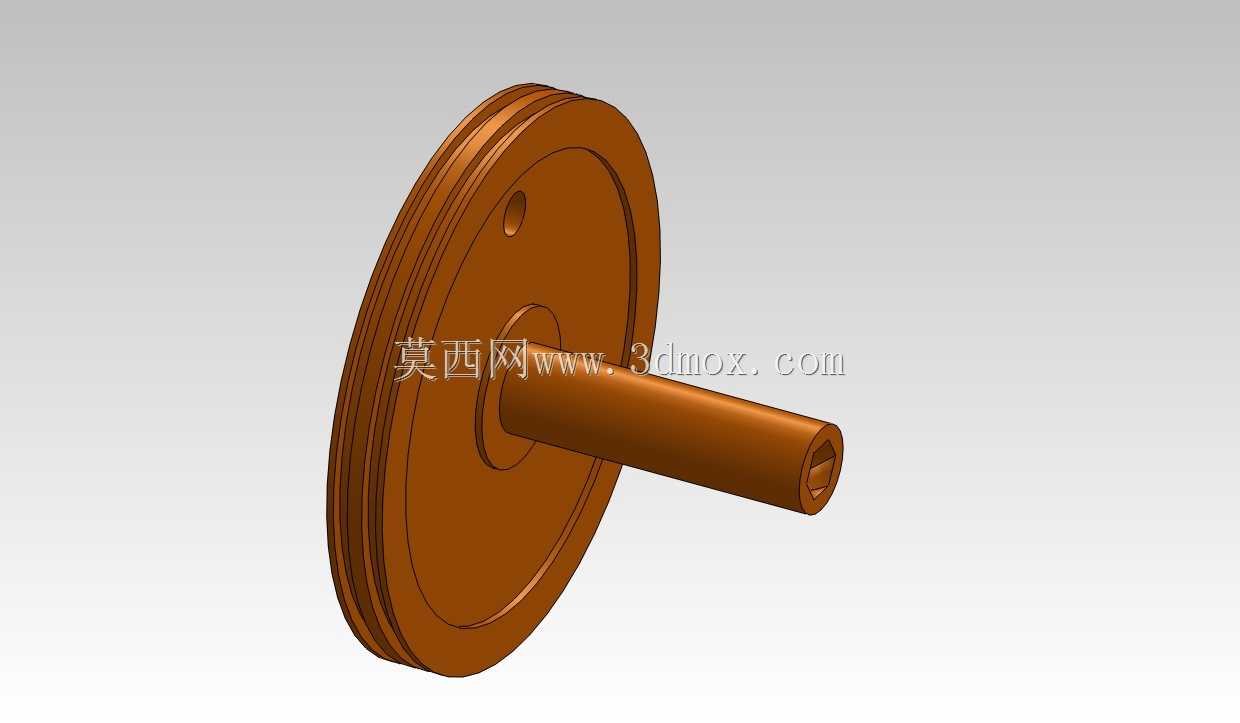

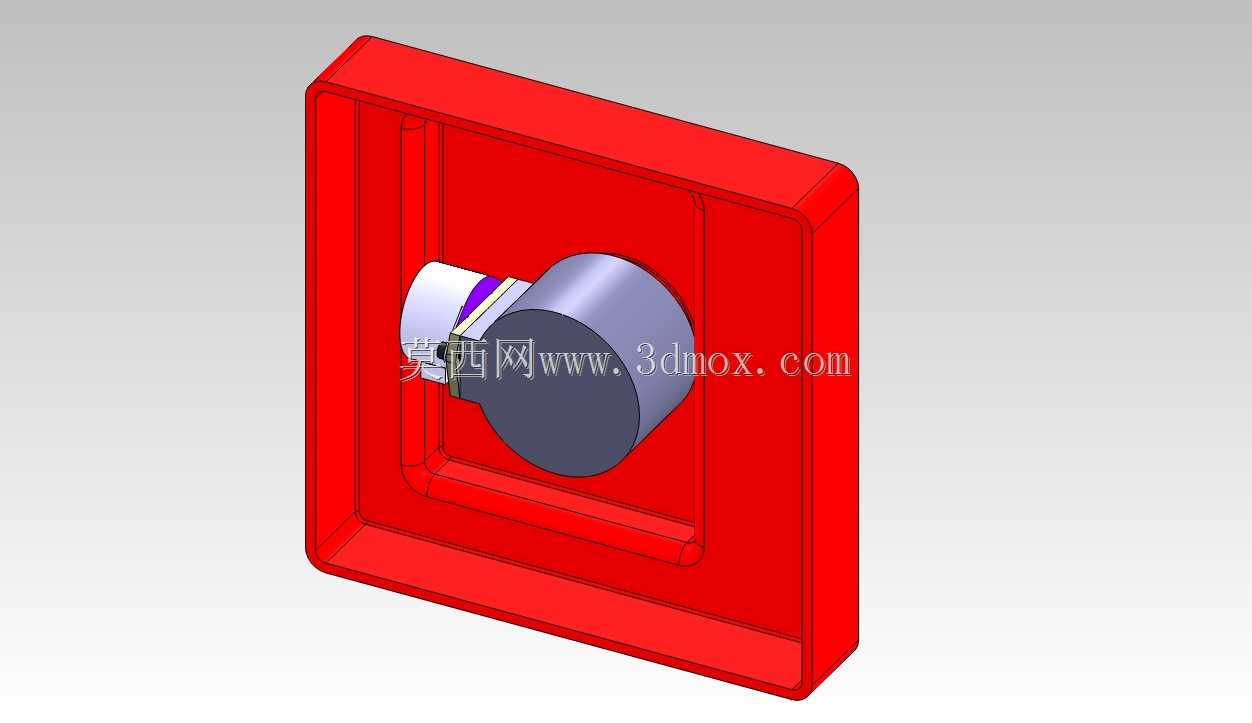

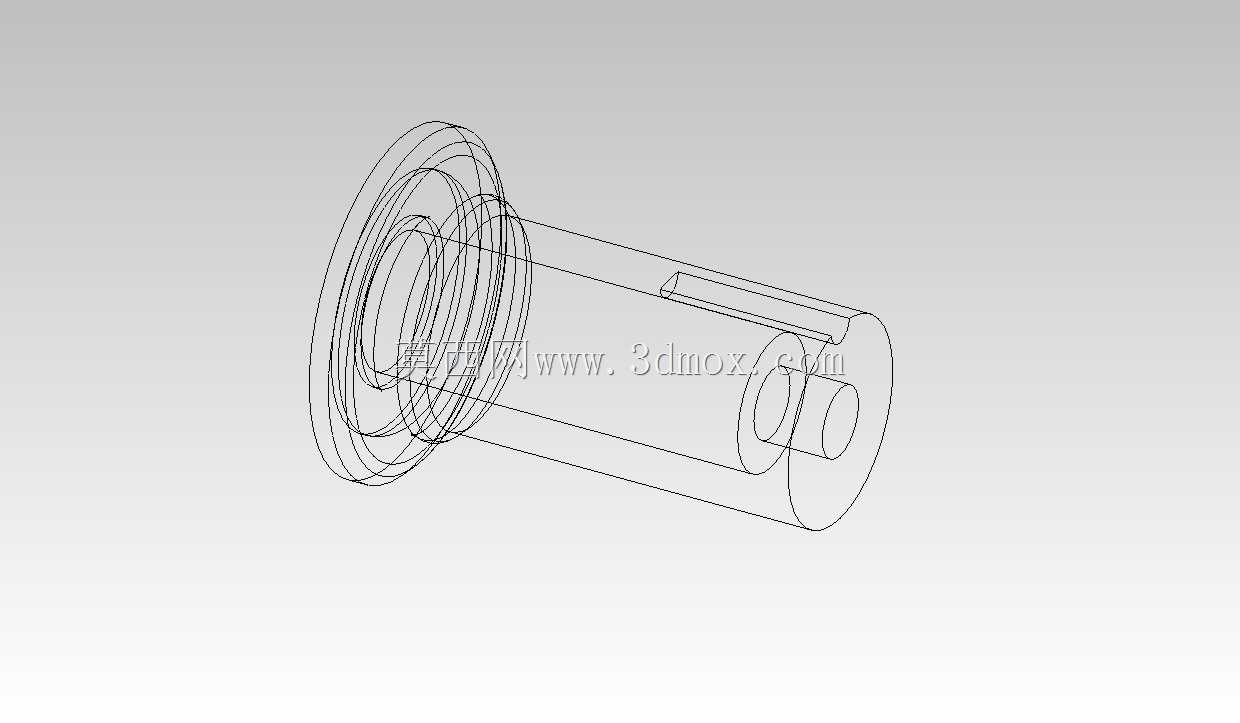

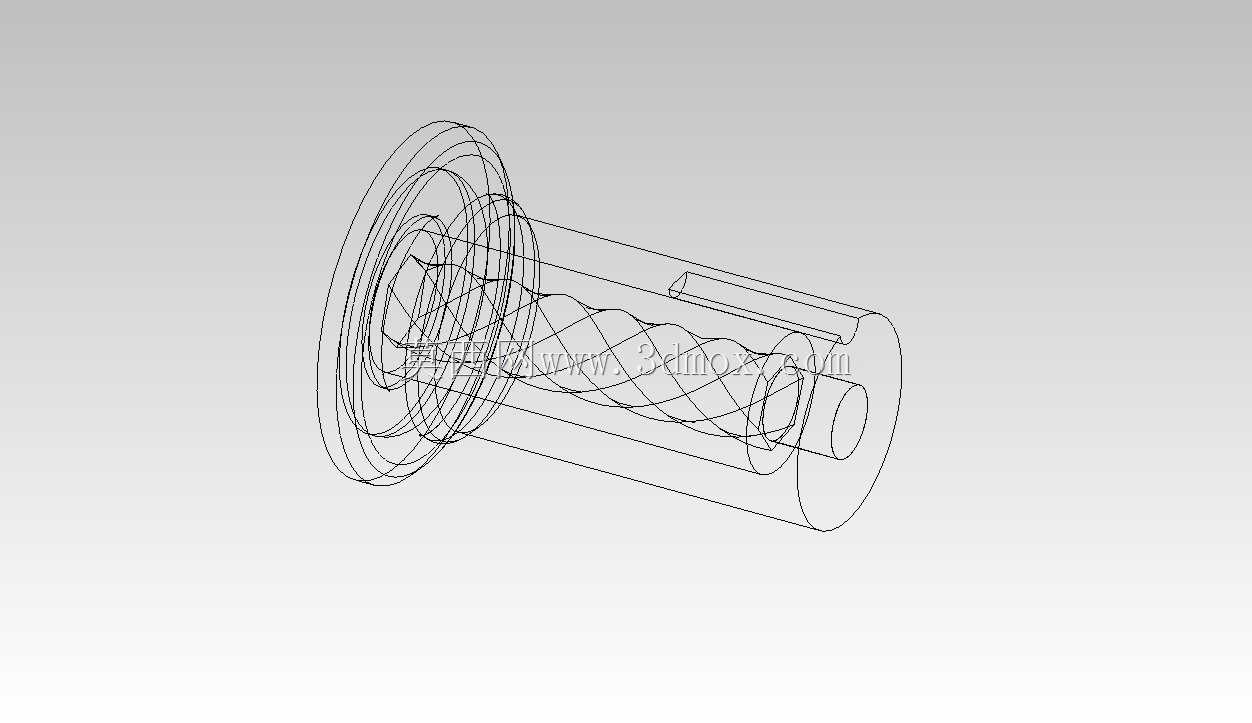

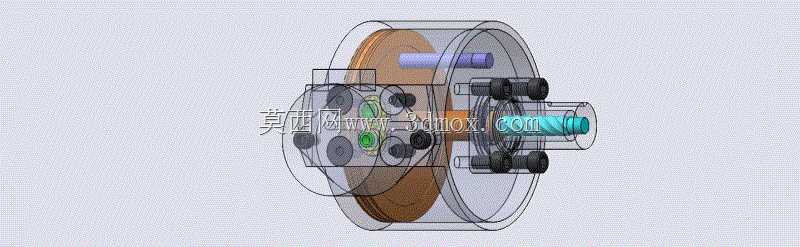

这款集成式液压循环阀主要应用于中小功率闭式液压传动回路中，常见于小型工程机械液压系统、机床液压进给单元、农业装备液压操控回路这类对液压元件集成度有较高要求的场景，核心作用是在液压回路中完成工作介质的循环导流、压力过载卸荷以及执行元件动作的油路切换，替代传统分散布置的单向阀、溢流阀与导流阀组，减少管路连接带来的泄漏风险与压力损失。产品在功能设计上打破了常规阀类元件单一功能的局限，将齿轮泵的输出端与活塞缸的控制油路直接集成在阀体内腔，省去了外接泵阀连接管路，泵送能力与单冲程活塞缸的齿轮传动比设定为1000:1，能够在活塞移动过程中稳定驱动输出轴完成线性往复动作，同时内置的流道结构可以让液压油在阀内部完成自循环，避免长时间工作时油液局部过热带来的粘度下降问题。设计过程中优先考虑了紧凑安装的需求，整体采用圆柱式同轴布局，将齿轮传动组件、活塞腔体、导流接口全部整合在同一圆形阀壳内，所有外接油口均布置在阀的轴向端面上，安装时可以直接通过端面法兰与液压执行元件对接，不需要额外设计转接板，径向最大尺寸控制在常规通径液压阀的安装边界范围内，能够直接替换同通径的传统集成阀组，不需要改动原有设备的安装空间。内部结构采用透明化的壳体设计思路做结构验证，可以清晰观察到内部齿轮啮合、活塞移动以及油液流动的路径，方便调试过程中判断阀件动作是否顺畅，齿轮组件选用行星齿轮与正齿轮组合的传动结构，既保证了足够的传动扭矩，又能压缩轴向的安装尺寸，活塞腔体与阀体内腔采用一体化加工成型，减少了密封结合面的数量，降低了长期使用后的泄漏概率。在流道设计上，特意将高压油道与回油道做了分层隔离，避免高压油液与回油直接接触带来的压力波动，同时在输出轴位置设置了动密封结构，能够承受回路中持续的工作压力，不会因为轴的往复动作出现外泄漏问题，整体结构既满足了液压循环的基础功能，又通过集成化设计大幅缩小了元件的整体体积，适配各类安装空间受限的液压应用场景。
