1.8英寸ST7735驱动彩色TFT显示模组

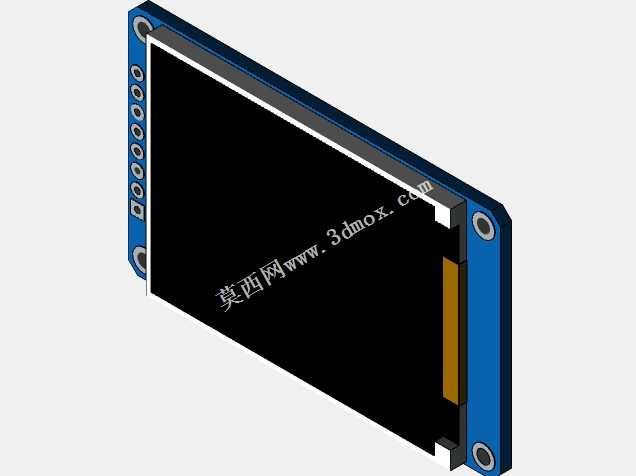

这款1.8英寸彩色TFT显示模组，是嵌入式开发、小型智能硬件领域常用的人机交互显示部件，核心采用ST7735驱动芯片，可实现128×160分辨率的RGB全彩画面输出，能够满足小型便携设备、工业控制终端、消费类电子小装置的图文显示需求。在实际应用场景中，这类小尺寸显示屏常被搭载在手持检测仪器、迷你工控面板、智能穿戴外设、开源硬件开发项目、小型智能家居控制节点上，用来展示设备运行参数、操作菜单、状态提示、简单图形化交互界面，相比同尺寸的段码屏、单色OLED屏，它的色彩表现更丰富，能够呈现多色标识、简易图标甚至低帧率动态画面，信息传递效率更高。从产品功能特性来看，该模组采用侧边排针引出接线的设计，将电源、通信、控制引脚统一排布在模组侧边，方便开发者直接插接在对应开发板上，或是通过飞线接入定制电路，驱动层面支持常规的SPI串行通信协议，接线占用引脚数量少，对主控的IO资源要求较低，适配绝大多数8位、32位微控制器方案。设计思路上，这款模组采用板屏一体化的结构设计，将LCD屏体、驱动电路、背光组件、安装固定结构整合在同一PCB基板上，屏体通过压合工艺固定在基板正面，四周做了窄边框处理，尽可能压缩模组整体外形尺寸，基板两侧预留了金属化安装孔，方便使用螺丝将模组固定在设备外壳内部的安装柱上，无需额外设计复杂的屏体固定支架。从外形尺寸与安装边界来看，该模组整体为薄型长方体结构，屏体占比高，侧边排针的伸出长度、安装孔的孔位间距都做了标准化适配，安装时只需要在设备面板上预留对应尺寸的显示窗口，将模组从内侧对位固定即可，屏体表面与面板内侧的贴合间隙可以通过泡棉胶条填充，避免灰尘进入设备内部，同时也能防止光线从缝隙漏出影响显示效果。模组的背光采用侧入式均匀导光设计，显示区域亮度均匀，没有明显的暗角，在室内常规光照环境下显示内容清晰可辨，能够满足大多数非户外强光场景的使用需求。
