3S4P规格18650锂电池组固定安装支架

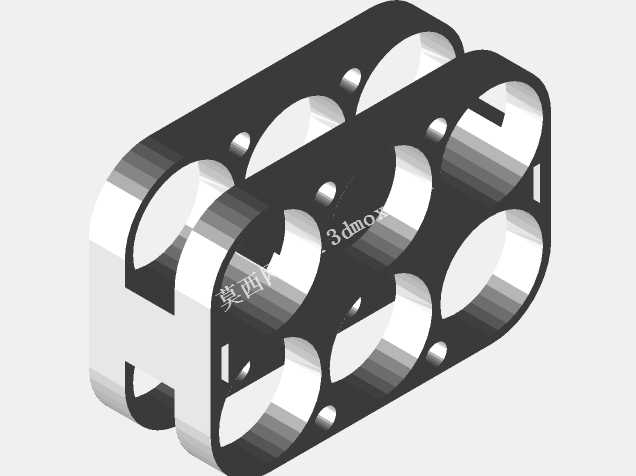

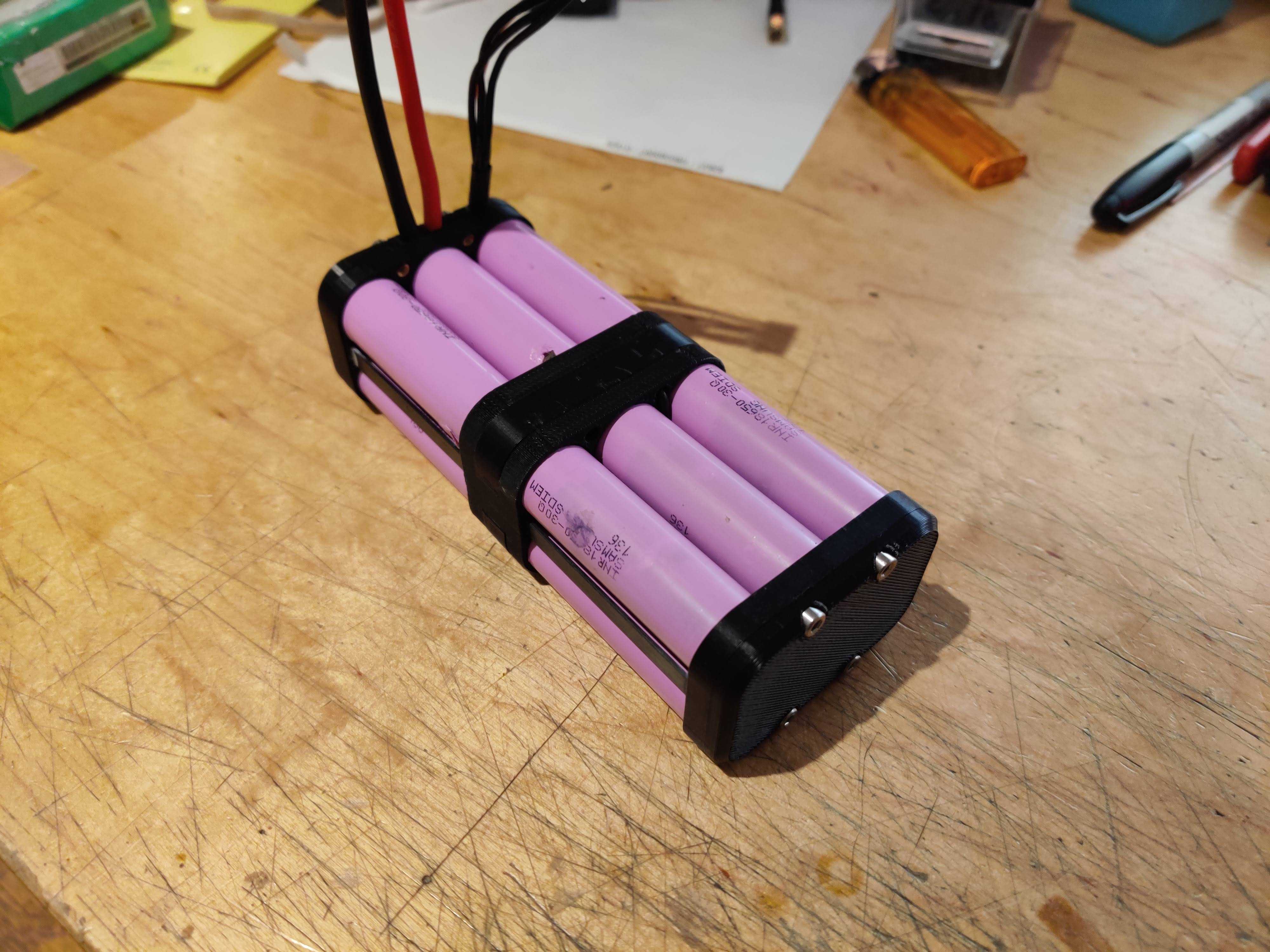

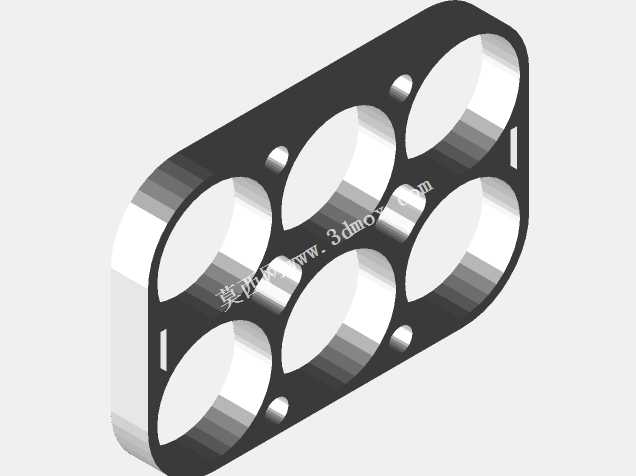

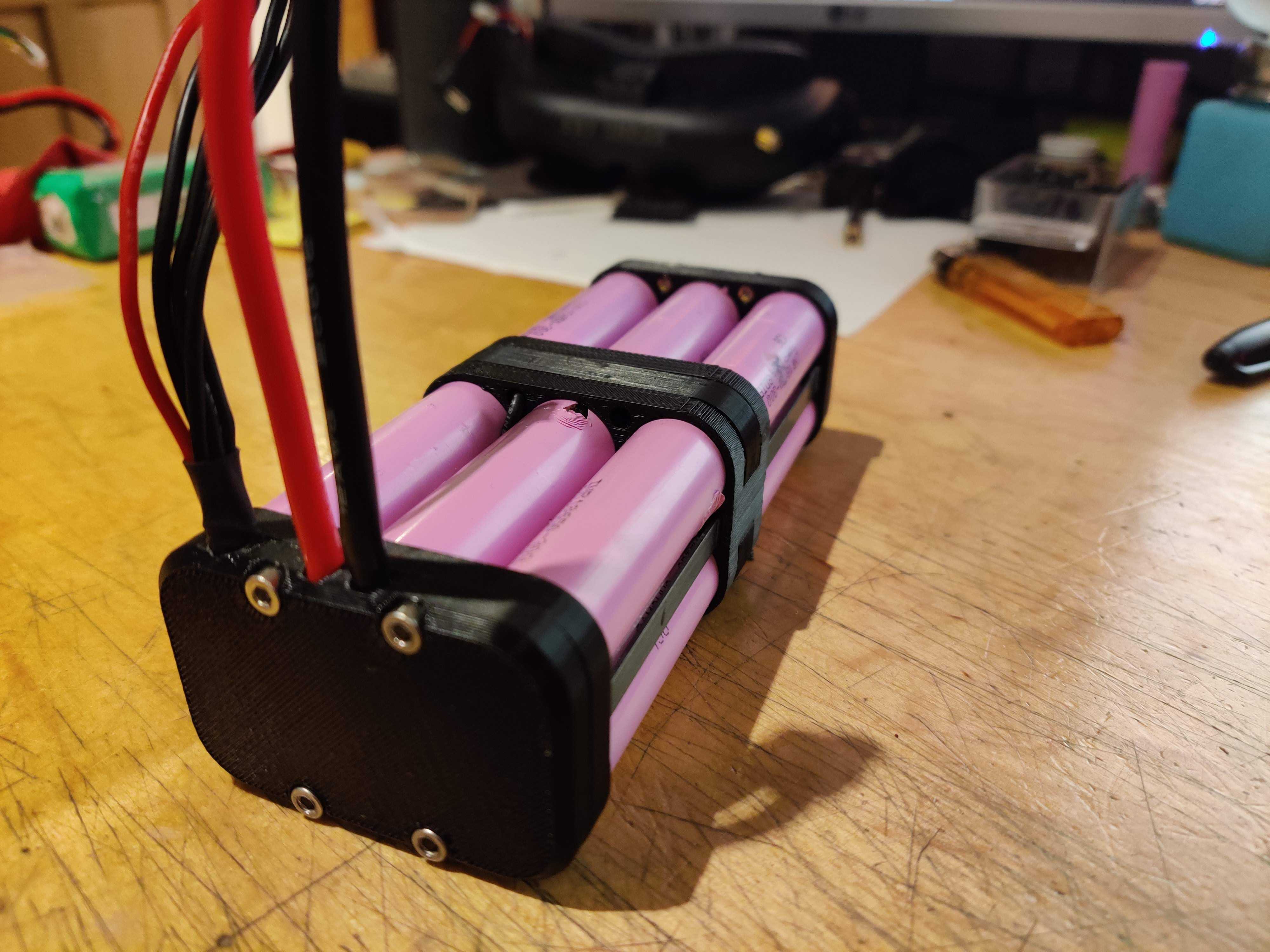

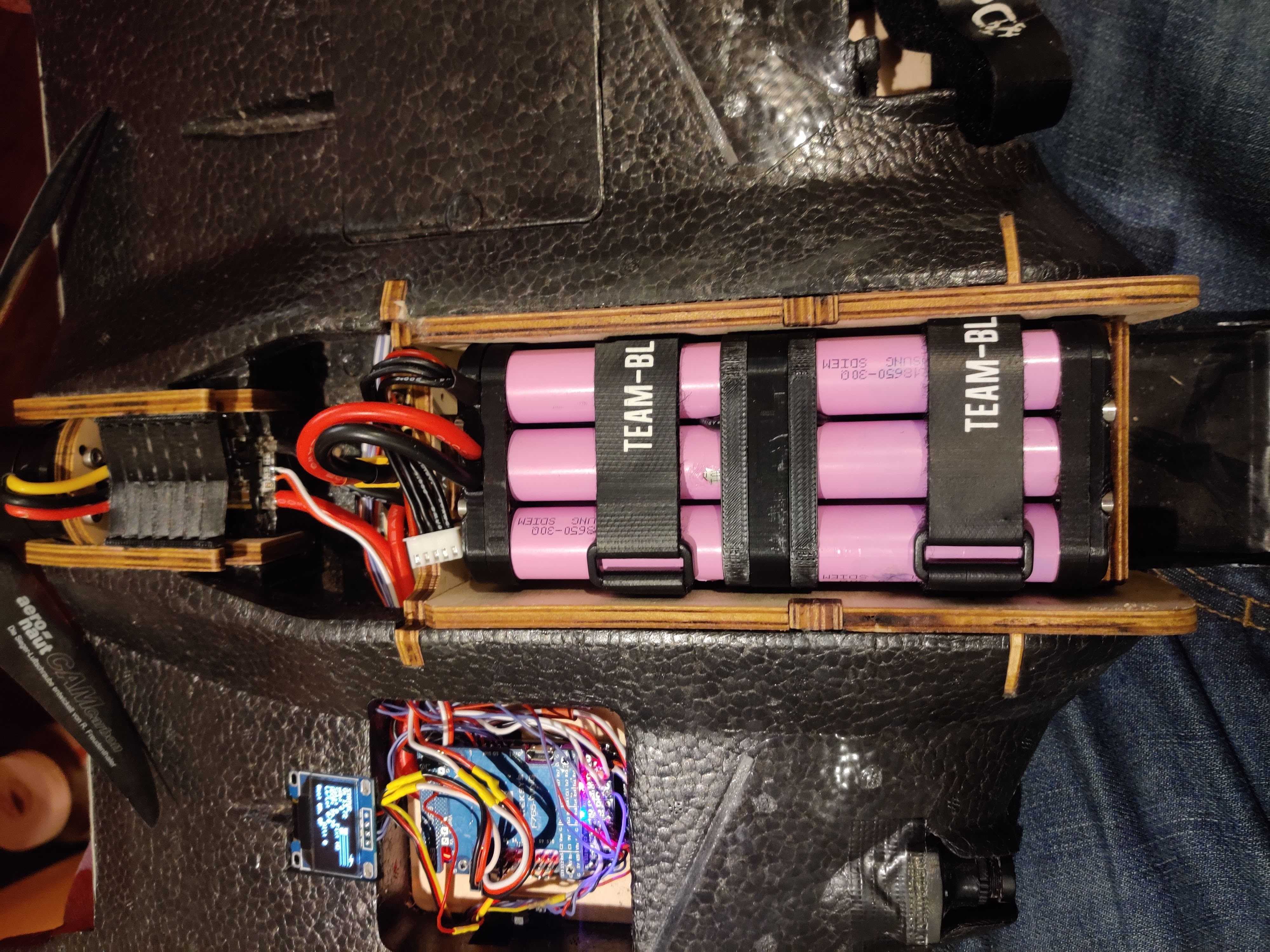

这款3S4P规格的18650锂电池固定支架，主要面向穿越机、小型航模、便携大功率电子设备的动力供电场景使用，能够为多节串并联排布的18650圆柱锂电池提供稳定的结构支撑与规整的排布约束，解决多电芯组合使用时容易出现的移位、接线拉扯、绝缘防护不足等实际使用问题。在实际使用场景中，这类支架多用于需要定制大容量、高放电倍率锂电池组的DIY场景，尤其是适配TBS系列开源飞控的穿越机装机需求，能够替代市售成品电池包的外壳结构，方便玩家根据自身设备的安装空间、续航需求灵活搭配电芯组合，同时兼顾结构强度与接线便利性。从功能特性来看，支架采用上下端盖配合束带的组合固定方式，端盖部分预留了标准M3铜嵌件的安装位，嵌件采用焊接方式与端盖基体结合，能够承受多次拆装的扭力而不出现滑牙、开裂问题，相比直接在塑料基体上攻丝的结构拥有更长的使用寿命与更高的连接强度。端盖侧面预留的穿线孔经过尺寸优化，主供电线孔位适配12AWG规格的大电流硅胶线，能够满足高倍率放电时的载流需求，避免线径过小导致的发热问题；均衡线孔位可容纳5根20AWG规格的线缆，方便连接电池保护板的均衡采样线路，所有孔位边缘都做了圆角倒角处理，避免穿线时割破线皮造成短路隐患。设计思路上，这款支架优先考虑了组装的便利性与使用稳定性，电芯排布采用紧凑的双排并列布局，尽可能压缩电池组的整体外形尺寸，适配航模设备内部狭窄的安装空间；端盖与电芯接触的位置做了适配18650电芯直径的弧形定位槽，每节电芯都能被槽位精准限位，不会出现径向窜动；支架中部预留了束带安装槽，可搭配6x2规格的碳素束带将整组电芯与上下端盖牢牢绑定，进一步提升整体结构的抗冲击刚性，能够承受航模飞行时的剧烈震动与降落冲击，避免电芯移位导致的接线松脱问题。安装边界方面，支架整体外形完全贴合12节18650电芯3串4并排布的外轮廓，没有多余的外凸结构，端盖上的安装孔位采用对称排布，可根据装机需求选择不同方向的固定点位，既可以通过M3螺丝直接固定在设备的电池仓内，也可以搭配魔术贴实现快拆安装；电芯与端盖之间预留了足够的焊接操作空间，用户可以根据自身工艺条件选择凸耳点焊或者直接焊线的方式连接电芯，组装完成后只需将主供电线与均衡线整理到对应出线位，即可完成整个电池组的结构装配，不需要额外添加其他固定辅料。
