钢制壁挂式轴流通风机结构设计

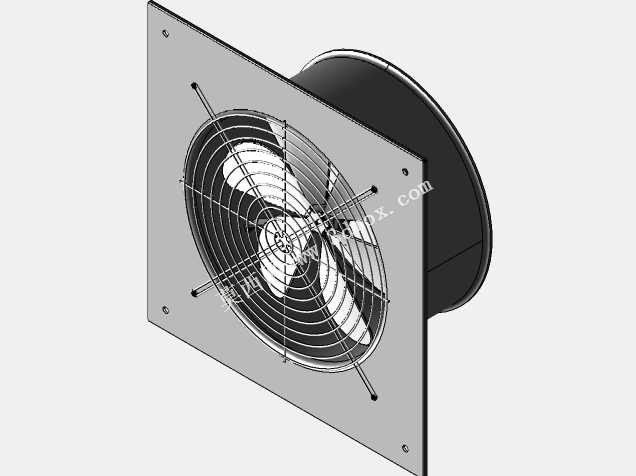

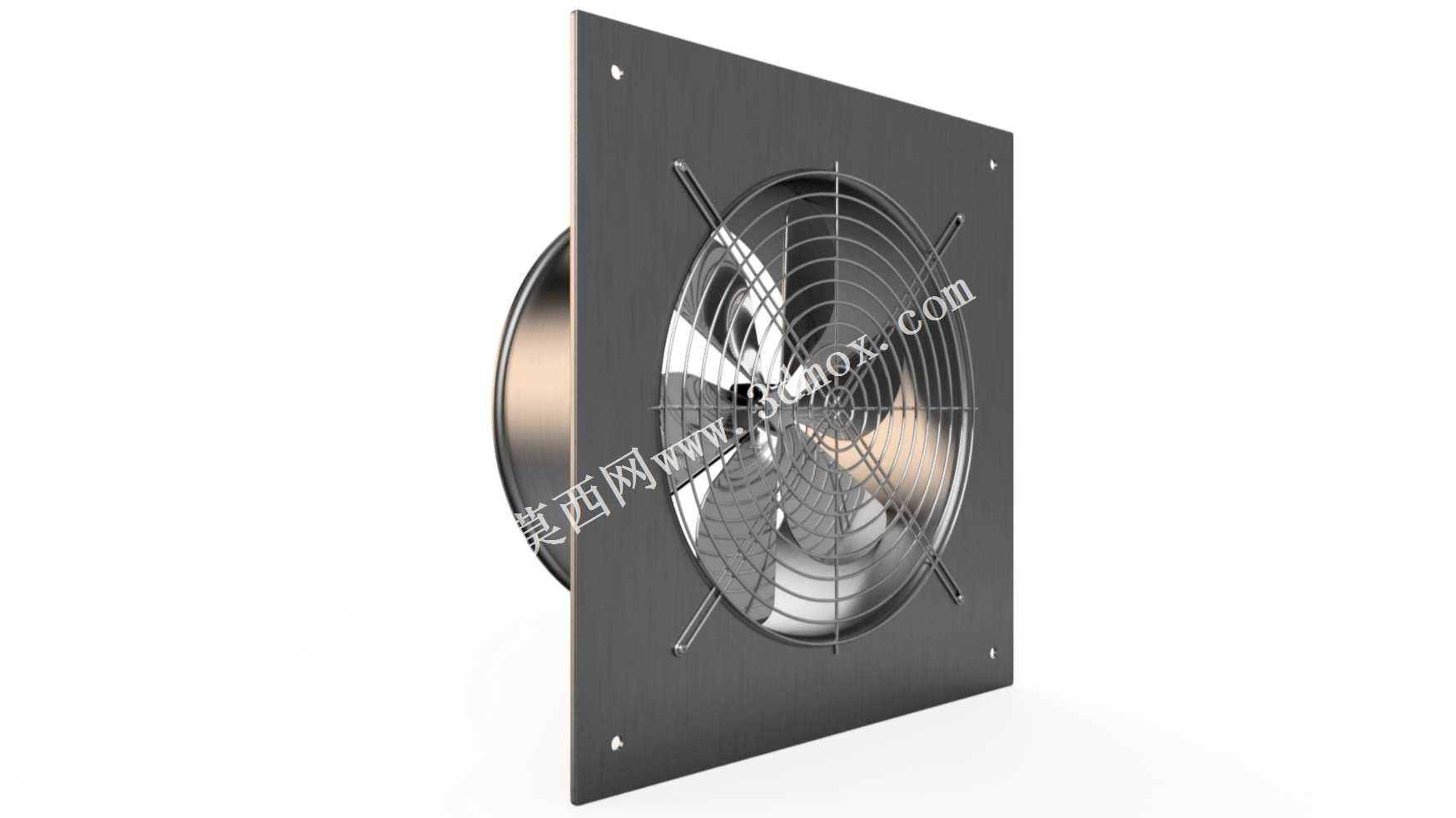

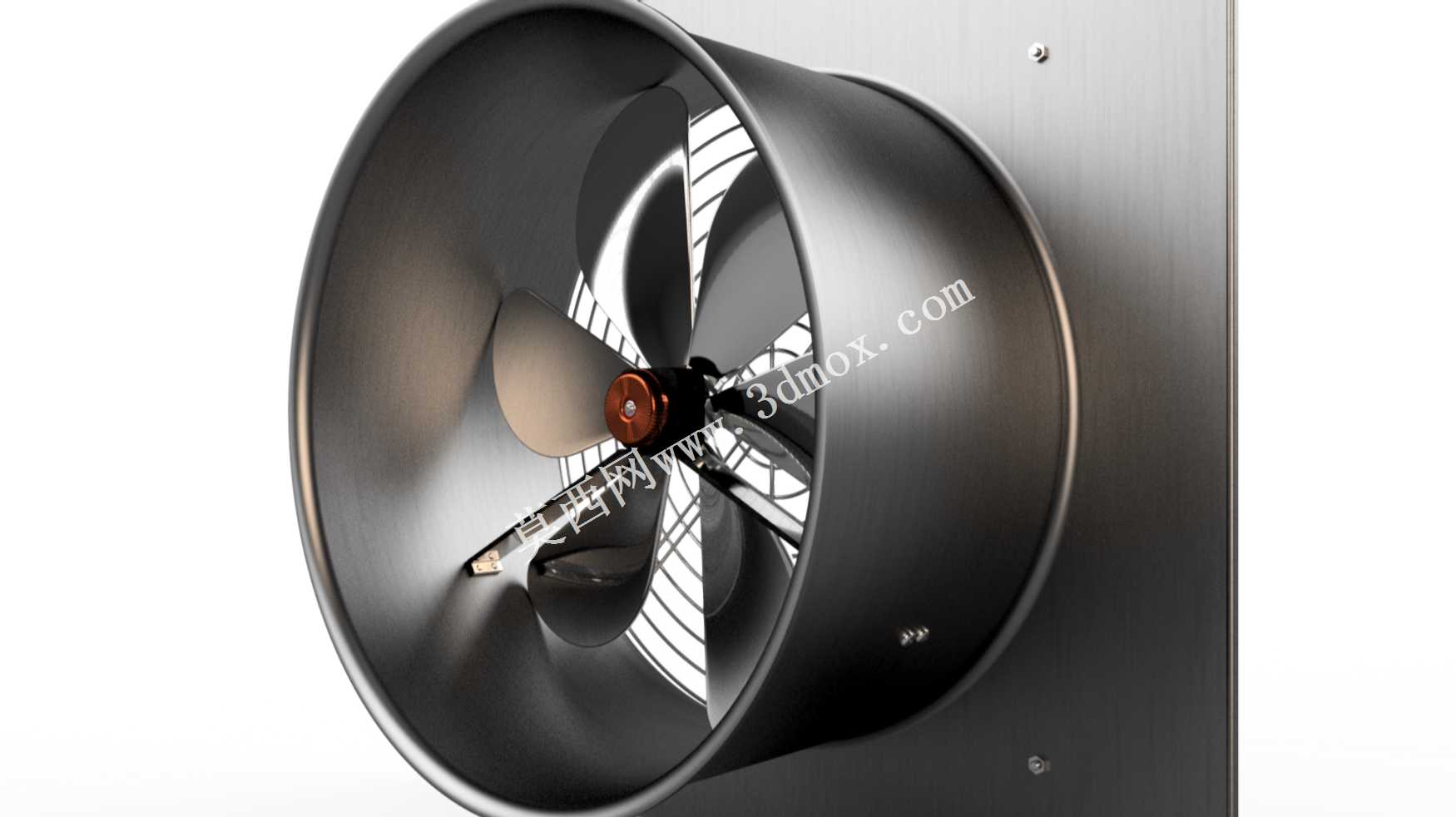

这款轴流通风设备主要面向工业厂房通风换气、商用后厨排油烟、设备机柜散热、地下管廊空气流通等场景设计，可实现大流量轴向送风排风需求，在需要持续空气置换的空间内，能够快速完成闷热空气、油烟废气、设备积热的排出，同时引入外部新鲜空气，保障空间内空气流通性与环境舒适度，也可配套在大型暖通系统、烘干生产线、养殖棚舍通风环节中作为核心送风部件使用。设备采用圆筒形风筒搭配方形安装法兰的结构设计，风筒采用一体旋压成型的钢制基材，表面做防锈钝化处理，搭配不锈钢材质的防护网罩，既能够保障结构强度，避免长期使用过程中出现形变锈蚀问题，也可防止异物进入风筒触碰运转扇叶，提升使用安全性。扇叶采用多叶型扭曲翼型设计，经过气动角度优化，在运转过程中能够降低气流紊流产生的风噪，同时提升送风效率，相同功率下可实现更大的送风量，扇叶与电机转轴采用同轴直连结构，减少传动环节的动力损耗，提升运转稳定性。安装端采用方形外翻边法兰结构，法兰上预留对称分布的固定安装孔，可直接贴合墙面、柜体面板、通风管道端面进行螺栓固定，安装边界适配常规墙体开孔尺寸，风筒嵌入安装深度与墙体厚度、柜体侧板厚度适配，不会出现突出过多或者嵌入不足的问题，安装后整体贴合度高，缝隙处可搭配密封胶条实现密闭安装，避免送风漏流。设计过程中充分考虑不同使用场景的适配性，风筒内壁做光滑导风处理，减少气流沿程阻力，电机安装位设置在风筒中心的导流支架上，支架采用流线型截面设计，避免阻挡气流形成风阻，后部防护网采用径向格栅排布，既满足防护安全要求，也尽可能降低对出风气流的阻挡。设备整体结构紧凑，没有多余的外置突出部件，安装后不占用过多外部空间，金属材质的外壳可适应高温、高湿、多油烟的复杂使用环境，长期运转不易出现结构老化问题，扇叶做动平衡校准，运转过程中振动幅度小，可降低固定结构的共振噪音，适配长时间连续运转的使用需求。
