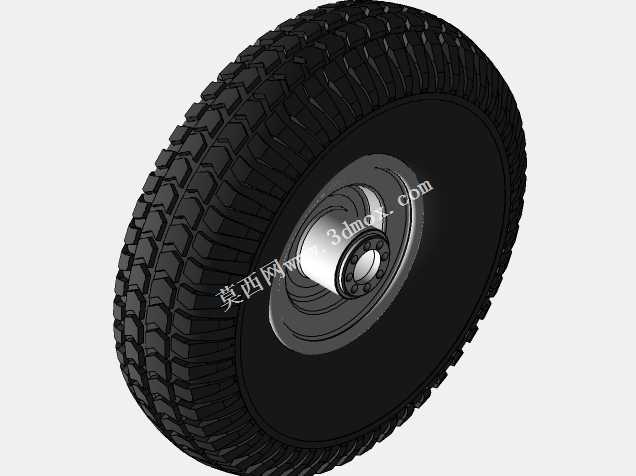

重型载货车辆行走系统车轮结构设计

该车轮结构主要应用于重型载货卡车的行走系统，作为车辆与地面直接接触的核心承载部件，承担着整车整备质量、额定载货重量的全部载荷传递，同时负责将动力系统输出的扭矩转化为车辆行进的驱动力，在制动过程中配合制动机构完成车辆减速、驻车的动作，还能缓冲路面颠簸带来的冲击，提升行驶过程的平顺性与稳定性，适配公路干线运输、工程短途转运、矿区非铺装路面通行等多场景下的重型卡车使用需求。从功能特性来看，该车轮采用深槽轮辋搭配块状越野花纹轮胎的组合，轮胎胎面设置了多组交错排布的粗壮花纹块，花纹沟槽深度充足，既可以在干燥铺装路面提供足够的抓地力，减少制动距离，也能在泥泞、碎石路面通过花纹块嵌入路面、沟槽排出泥沙的方式避免打滑，胎侧做了加厚设计，能够抵御非铺装路面碎石剐蹭、路肩冲击带来的损伤，降低爆胎风险；轮毂采用多螺栓孔的安装结构，搭配中心定位轴孔，可保证与车桥轮毂轴的同轴度，减少高速行驶时的轮端跳动，轮毂内部预留了制动鼓、轮端轴承的安装空间，轮辐的曲面造型经过力学优化，可在降低自身重量的同时提升径向、轴向的承载能力，避免重载工况下出现轮辋变形、开裂的问题。设计过程中，首先围绕重型卡车的额定轴荷确定了车轮的承载阈值，以此为基础推导轮胎的断面宽度、充气后外径、轮辋的公称直径与宽度参数，保证轮胎接地比压处于合理区间，减少重载下的轮胎异常磨损；其次针对轮端安装的匹配需求，确定了螺栓孔的分布圆直径、中心孔的配合公差、轮辋的偏距参数，确保车轮安装后不会与转向节、制动部件、挡泥板等周边结构发生运动干涉，同时保证轮距参数符合整车设计要求；另外兼顾了轮胎拆装的便利性，轮辋的槽深、挡圈结构设计符合商用车辆维修的通用操作习惯，无需特殊专用工具即可完成轮胎的更换作业。安装边界方面，该车轮适配重型卡车的驱动桥与转向桥轮端安装位，安装时通过中心孔与车桥轴头定位，多颗轮毂螺栓按照规定扭矩交叉紧固即可完成固定，轮胎充气后需保证与周边的悬架杆件、转向拉杆、翼子板内衬保留足够的运动间隙，满足车轮上下跳动、转向摆动时的空间需求，轮端的平衡块安装位预留充足，可在装配后完成动平衡校正，减少高速行驶的振动。
