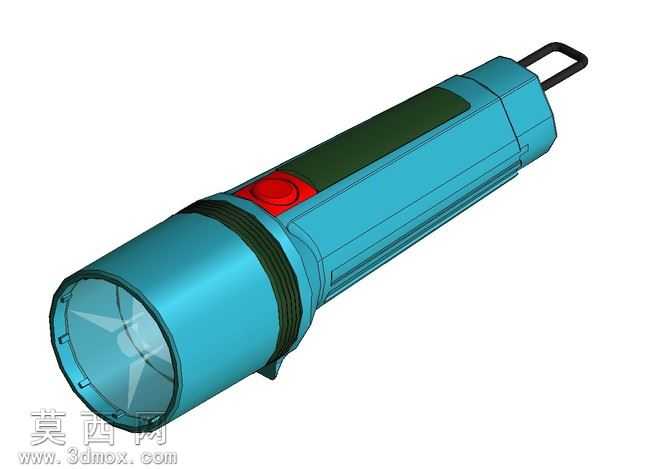

手持强光手电筒三维结构设计作品

本作品为手持强光手电筒的三维结构建模成果，建模过程依托三维参数化设计软件完成，从核心功能逻辑出发拆解产品结构，将整支手电拆分为灯头组件、筒身主体、操控按键、尾盖挂环四个核心功能模块，逐一完成零件建模后再进行整体装配校验，确保各部件配合间隙合理、装配逻辑符合实际生产的公差要求。建模阶段首先完成灯头部分的结构搭建：灯头外圈设置多道防滑凸棱纹理，模拟实际产品的防滑橡胶圈结构，灯头内部还原了透镜安装位、反光杯定位槽、灯珠固定座的细节结构，透镜部分采用半透明材质参数设置，还原光学部件的通透质感，边缘做了细微的倒角处理，避免尖锐棱角带来的违和感。筒身主体作为手电的核心承载结构，建模时采用曲面扫掠结合实体拉伸的方式完成基础外形，筒身侧面设置长条形的防滑握持胶垫安装位，胶垫区域采用深绿色哑光材质参数，与主体的湖蓝色硬质壳体材质形成明确区分，两种材质的边界做了细微的下沉台阶处理，还原实际产品的嵌装结构；筒身中部靠近灯头的位置设置环形的防滑圈结构，表面做细密的竖向滚花纹理，模拟橡胶防滑圈的触感，方便使用者拧动灯头完成调焦或电池更换操作。操控按键设置在筒身上部靠近握持拇指的位置，采用红色醒目的软胶材质参数，按键边缘做圆角过渡，按键周边设置下沉的安装槽，还原软胶按键的嵌装结构，确保按键位置符合人体工学，单手握持时拇指可自然触达按键完成开关操作。尾盖部分设置一体化的金属挂环结构，挂环采用黑色哑光金属材质，与筒身连接的位置做了转动轴结构设计，还原实际挂环可自由转动的功能特性，方便使用者将手电挂在背包或腰带上提升便携性。材质渲染阶段针对不同部件做了差异化的参数调整：主体壳体采用略带磨砂质感的硬质工程塑料材质，设置适度的反光度与粗糙度参数，还原日常手持塑胶产品的真实触感；防滑胶垫、按键、防滑圈采用软胶材质，粗糙度参数更高、反光度更低，模拟橡胶类材质的哑光质感；挂环、灯头内部金属结构采用金属材质，设置合适的金属度与反光参数，还原金属部件的冷硬质感；透镜部分采用半透明的光学塑料材质，设置适当的折射与透光参数，模拟玻璃或光学透镜的通透效果。整体建模过程严格遵循从整体到局部的设计思路，先确定整支手电的长度、直径、握持比例等核心尺寸，确保产品符合单手握持的人体工学尺寸要求，再逐步细化各个部件的细节结构，每一个凸棱、每一处倒角、每一个安装槽都对应实际产品的功能需求，没有冗余的装饰性结构，最终装配完成的模型各部件无干涉、比例协调，完整还原了日常使用的强光手电的外观与结构特征。
