改装童车专用530链条传动总成结构

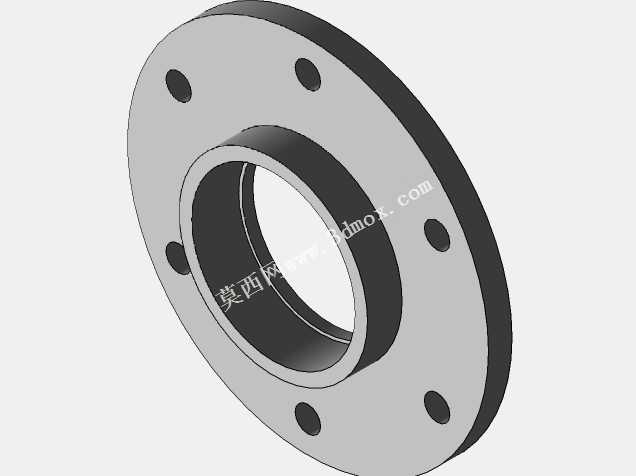

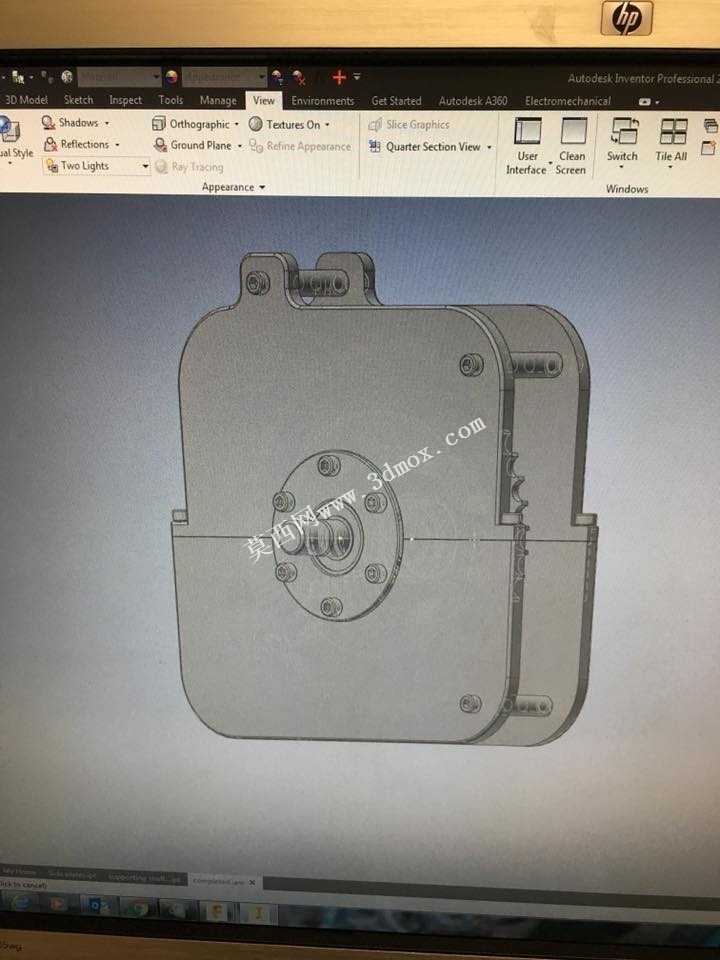

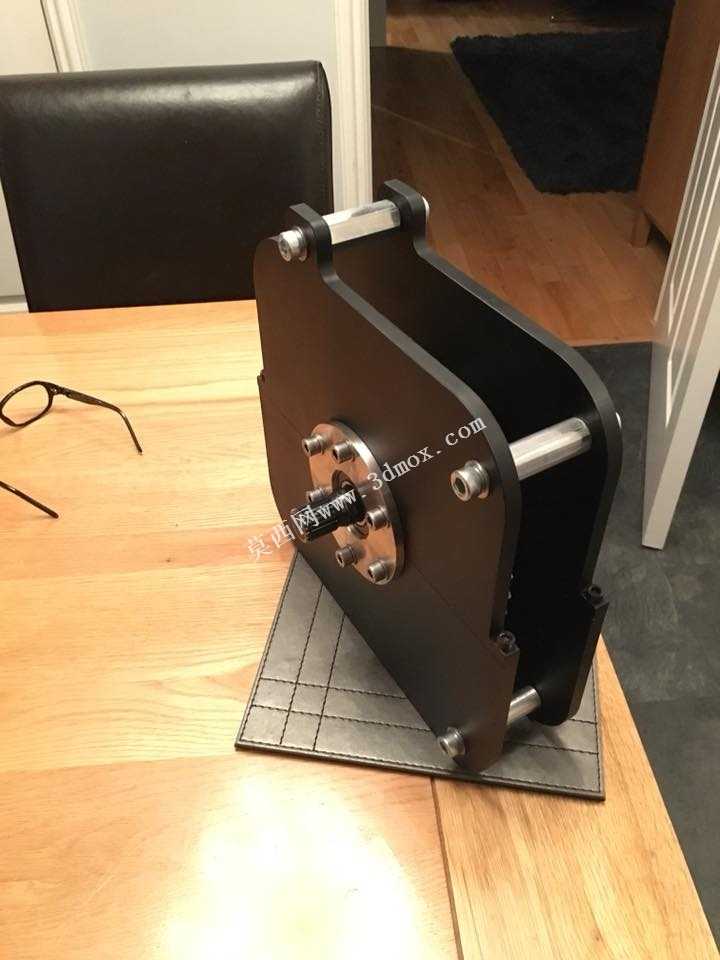

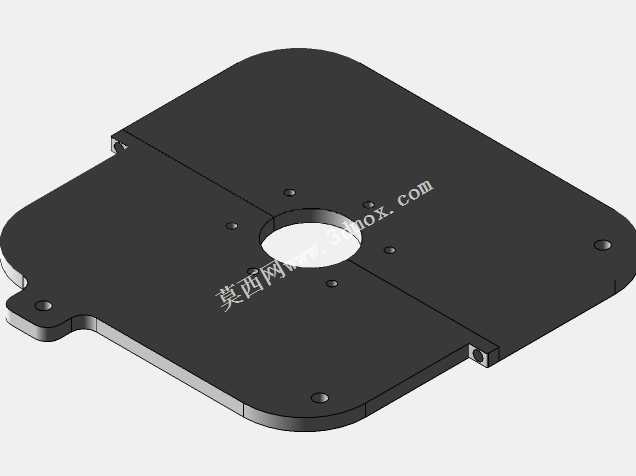

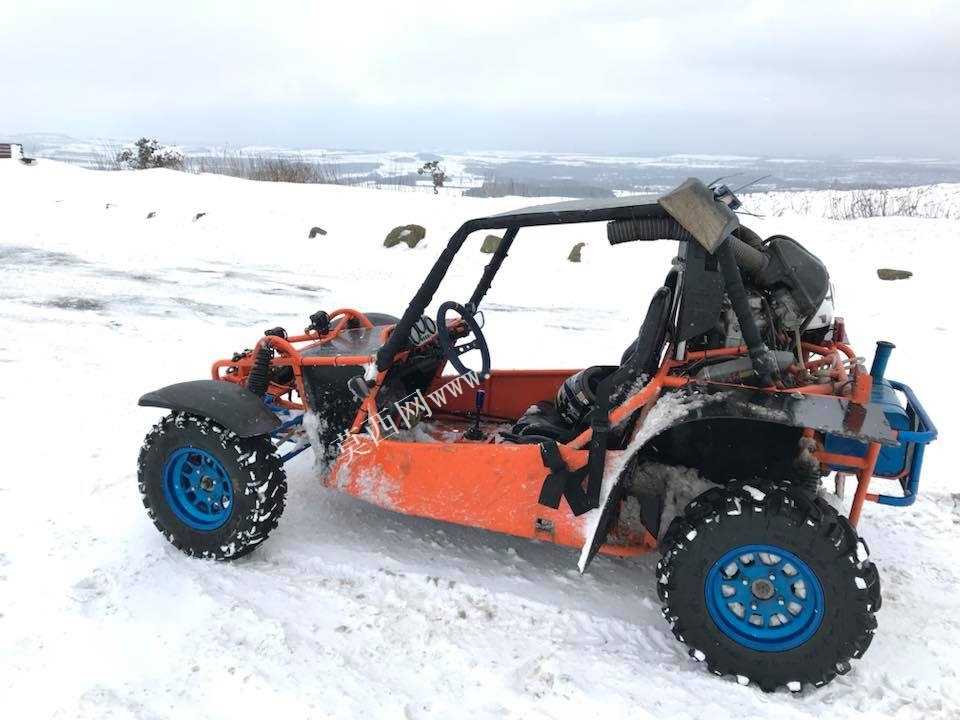

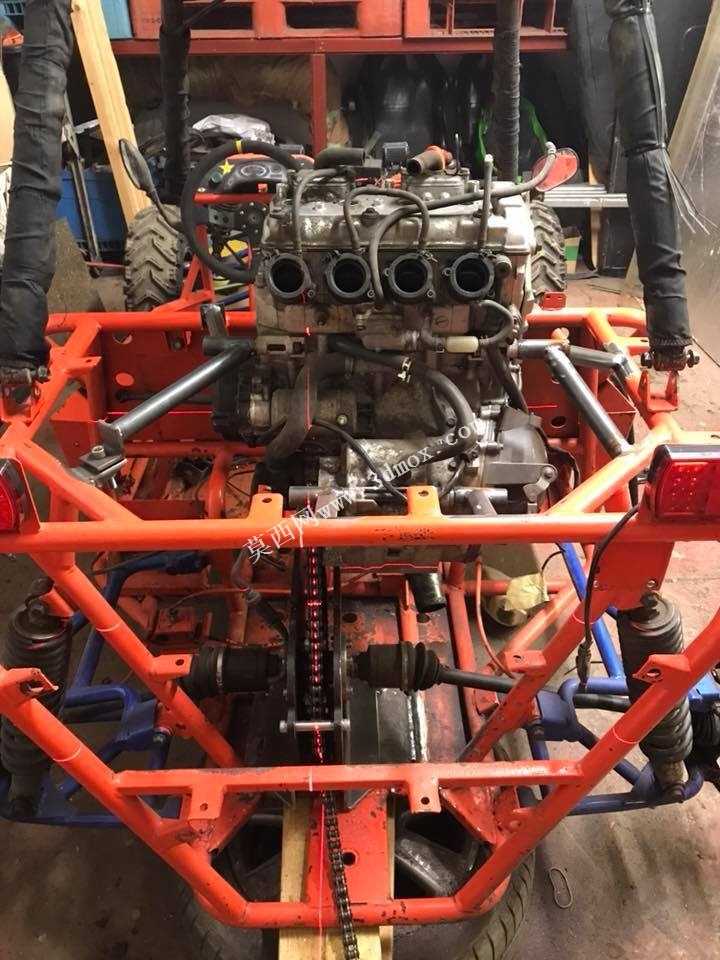

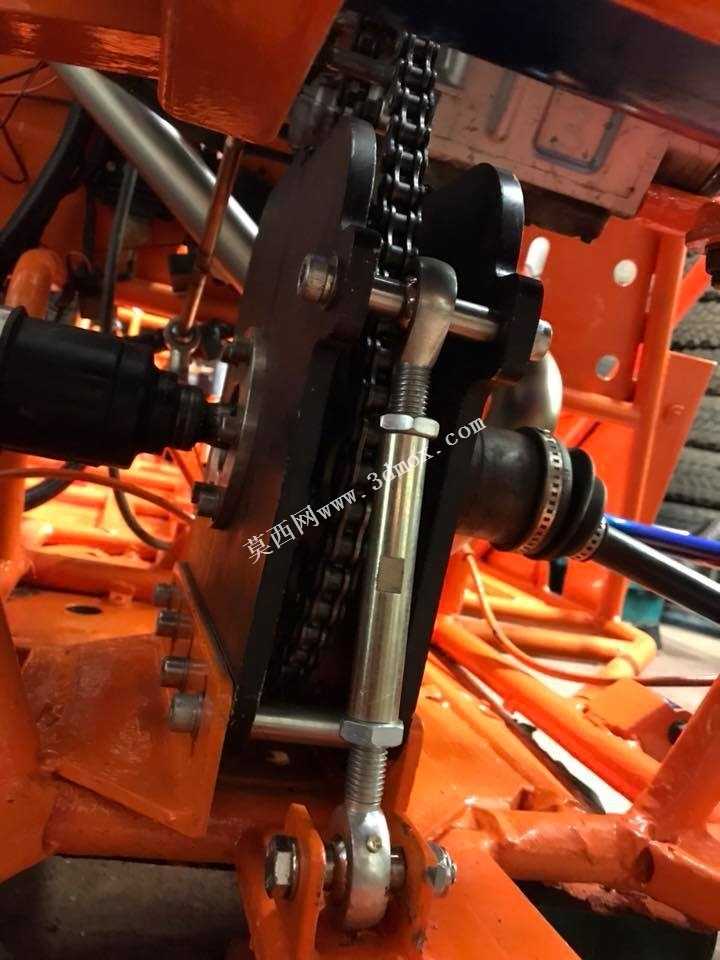

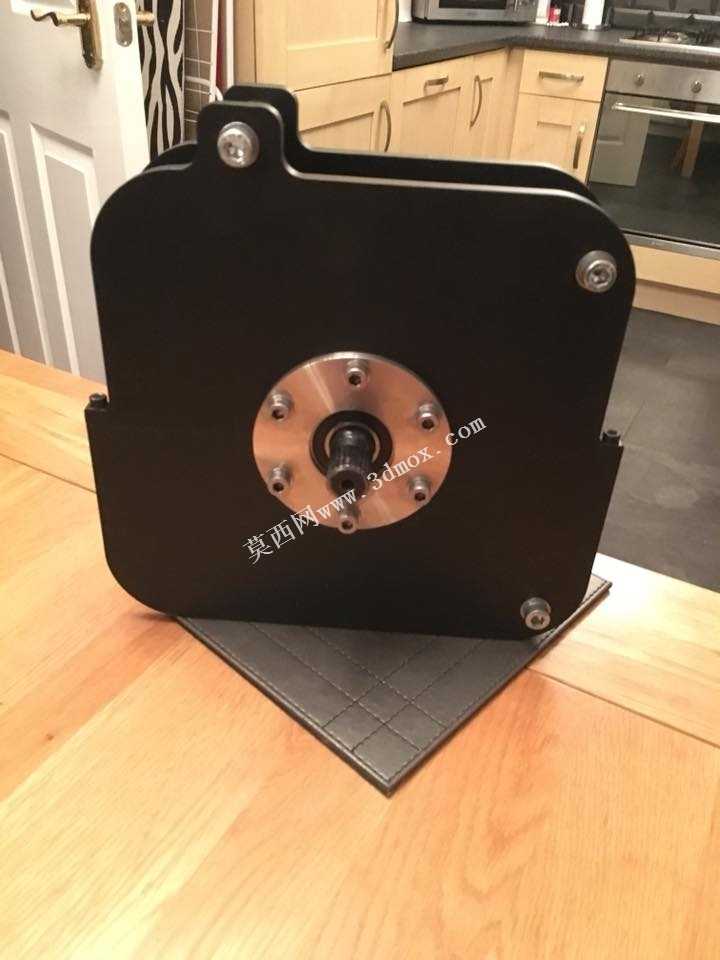

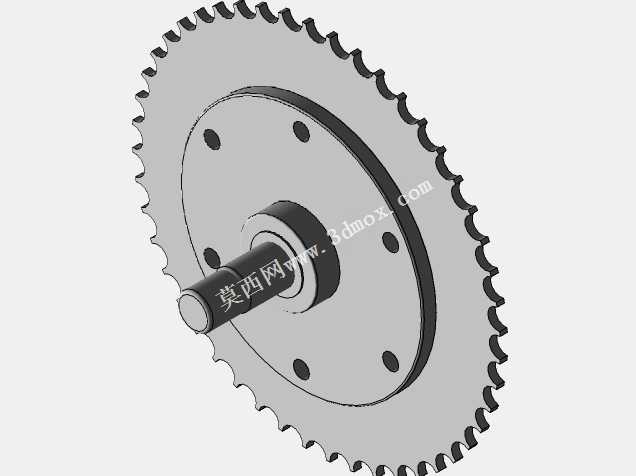

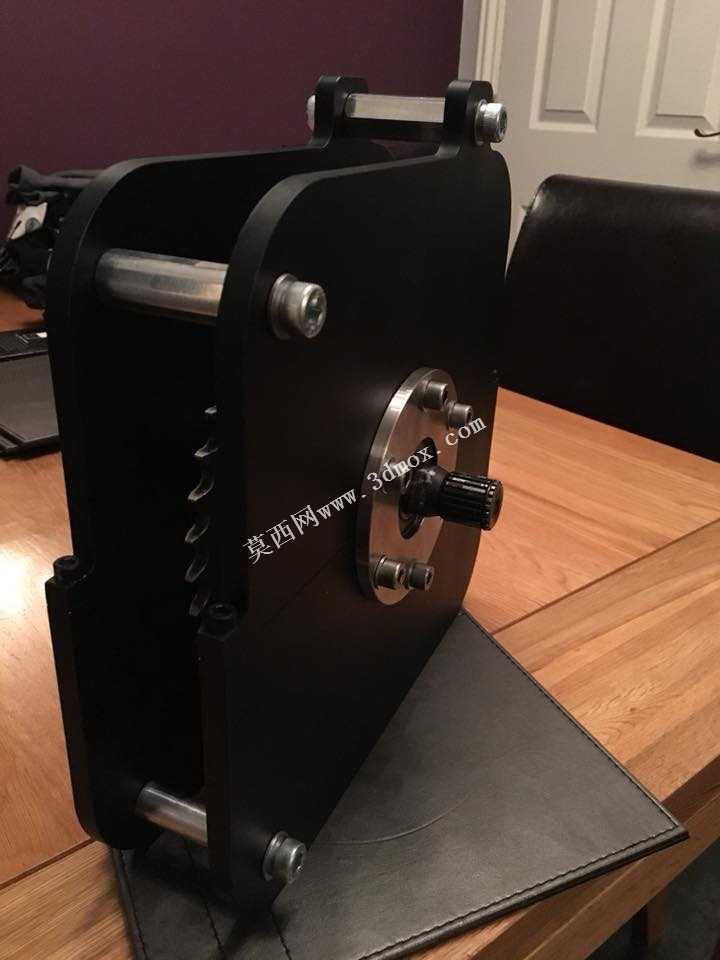

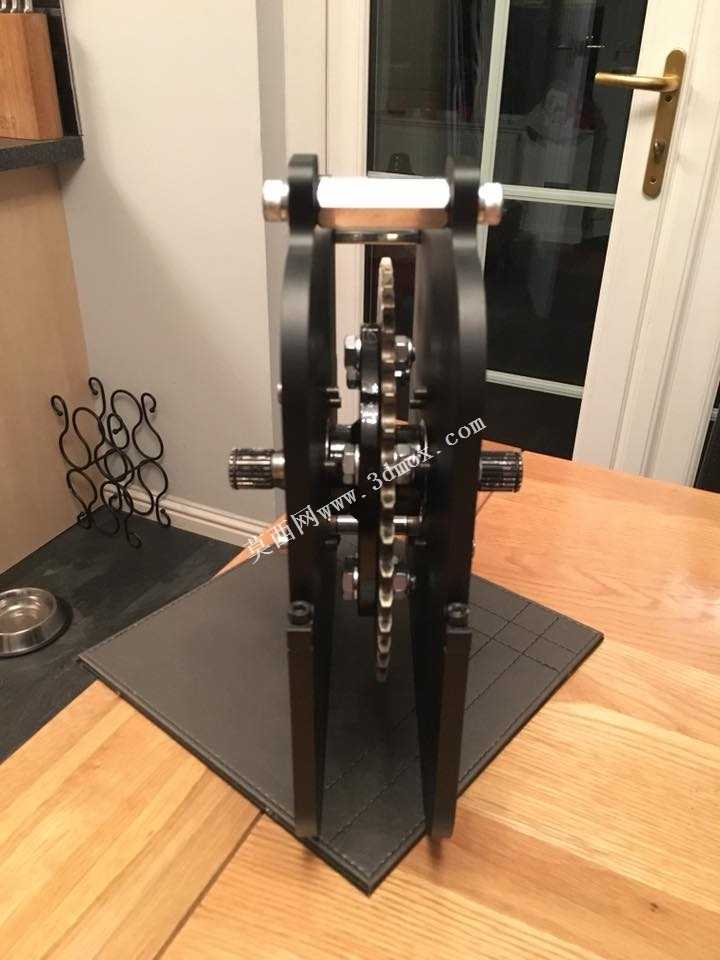

这套链传动结构主要面向大排量改装童车的动力传输场景，适配经过动力升级的非道路休闲童车使用，核心作用是将发动机输出的动力稳定传递至后轮驱动端，解决大排量动力改装后原厂传动部件扭矩承载不足、传动跳齿、高速运转抖动的痛点，适配600cc级别动力单元的扭矩输出需求，能够在童车非铺装路面行驶、急加速、重载工况下保持稳定的动力传输效率，避免传动失效带来的安全隐患。整套传动总成采用侧置集成式布局，主体安装框架采用高强度板材加工成型，框架上预留多组光轴安装位，通过贯穿式圆柱光轴实现链轮组件、张紧结构的同轴定位，安装螺栓采用内六角圆柱头结构，保证框架连接强度的同时，避免外露凸起结构在车辆行驶过程中剐蹭异物或缠绕杂物。核心的驱动链轮采用530规格链条适配齿形，链轮与主轴的连接端采用差速器原配花键结构，无需额外加工转接法兰即可实现与动力输出端的花键啮合，保证扭矩传递过程中无旷量、无打滑；主轴选用高强度合金钢材质，经过车削、调质、精磨工序加工，全轴径向跳动量控制在0.06mm以内，高速运转时不会出现偏心抖动，有效降低链轮与链条的异常磨损，延长整套传动系统的使用寿命。设计过程中充分考虑改装场景的适配性需求，整套总成的安装孔位、连接尺寸完全兼容原车驱动轴的安装边界，不需要对原车车架进行切割、焊接改造即可完成原位安装，降低改装施工的难度与成本；传动侧的张紧结构采用可调式设计，可根据链条使用过程中的磨损伸长量灵活调整张紧度，始终保持链条与链轮的啮合间隙处于合理区间，避免链条过紧带来的运转阻力增大、轴承过早损坏，或是链条过松带来的跳齿、脱链问题。整套结构的外部轮廓做了圆角钝化处理，没有尖锐的外露棱角，避免车辆使用过程中对驾乘人员造成磕碰伤害，同时紧凑的侧置布局不会侵占童车原本的脚踏、电池、护板安装空间，在保证传动强度的前提下尽可能压缩整体体积，适配童车有限的车架安装空间。
