功率半导体器件用TO-3金属封装外壳结构

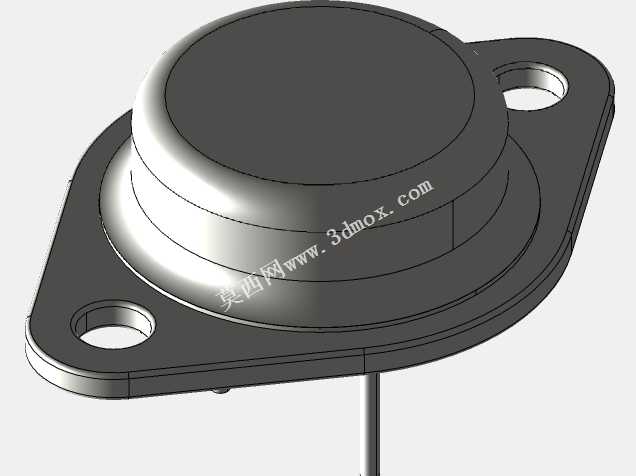

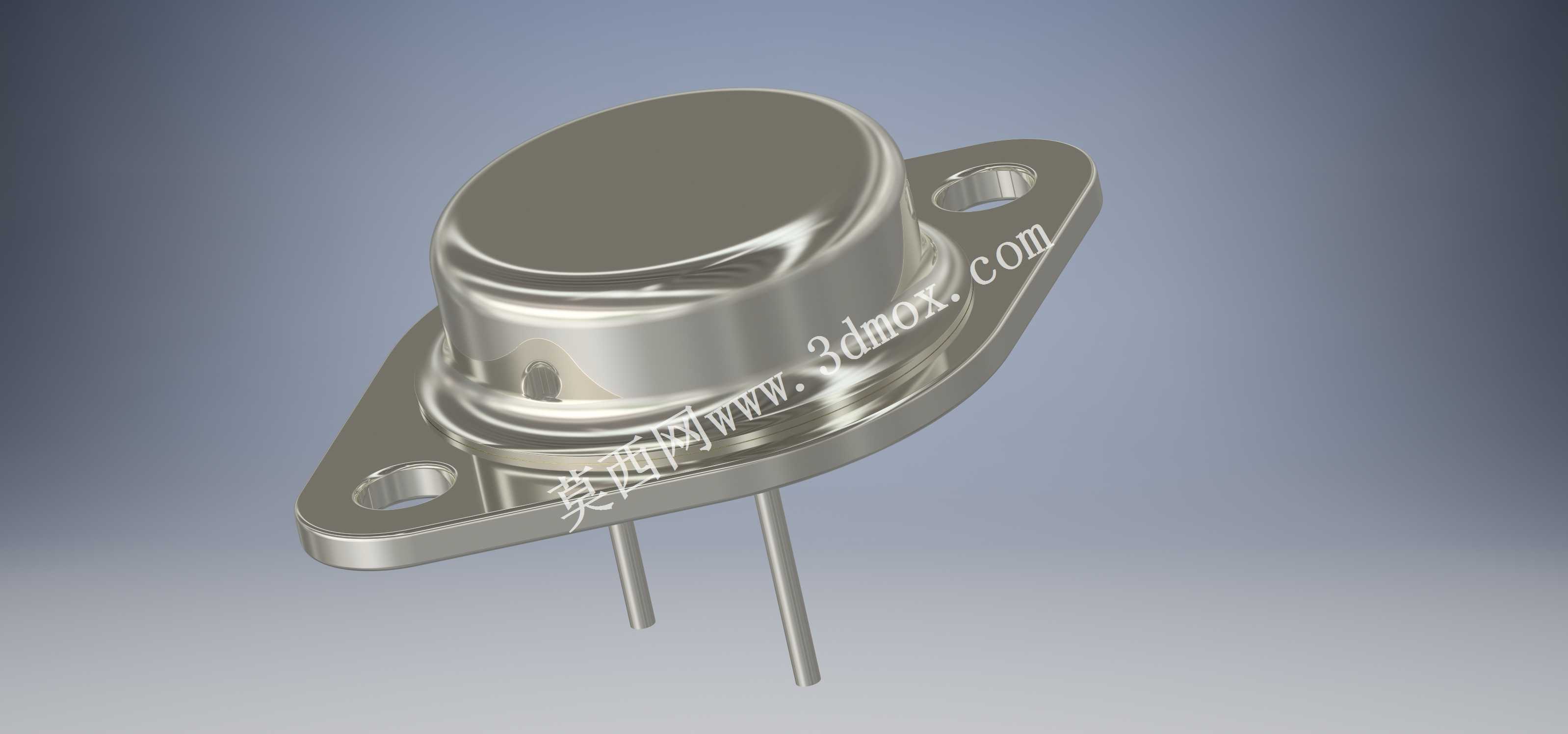

这款TO-3封装外壳是面向大功率半导体器件设计的金属承载封装结构，主要适配大功率晶体管、三端线性稳压器等需要高散热能力的功率电子元器件，广泛应用在工业线性电源、大功率音频放大设备、老式工业控制板卡、车载稳压模块、高压功率驱动电路等场景中，是早期功率半导体领域应用极为广泛的经典封装结构载体。在实际电路应用中，该外壳首先承担半导体芯片的物理防护作用，将脆弱的半导体管芯密封在金属腔体内部，隔绝外界水汽、粉尘、机械外力对管芯的损伤，同时金属外壳本身具备优异的导热能力，能够将管芯工作时产生的大热量快速传导至外部安装的散热片上，避免器件因过热出现性能衰减或烧毁失效，此外带安装法兰的金属结构还能实现可靠的电路接地，提升器件工作的抗干扰能力，两个引出引脚则实现管芯与外部电路板的电气连接，完成电流传输与信号交互。在设计思路上，这款外壳采用经典的帽式金属封装结构，主体为拉伸成型的金属圆帽，底部延伸出带两个安装孔的菱形法兰边，法兰边与圆帽为一体成型结构保证结构强度与导热连续性，圆帽底部伸出两根平行的金属引出引脚，引脚与金属底座之间采用玻璃烧结工艺实现绝缘密封，既保证引脚与金属外壳之间的电气绝缘性能，又能实现腔体的气密封装，提升器件的长期工作可靠性。外壳的金属材质通常选用导热性优异的铜合金或可伐合金，表面做镀镍处理，既提升抗氧化腐蚀能力，又保证与散热片贴合时的低接触热阻。从安装边界与尺寸适配来看，这款TO-3外壳的法兰安装孔间距符合行业通用标准，能够直接匹配市面上绝大多数标准TO-3封装散热片的安装孔位，安装时只需在外壳与散热片之间涂抹导热硅脂，通过两颗螺丝穿过法兰孔锁紧即可完成固定，无需额外定制安装结构；引出引脚的直径与间距符合通用PCB安装孔设计规范，既可以直接穿板焊接在印制电路板上，也可以通过外接导线实现大电流连接，圆帽部分的外径与高度控制在标准范围内，不会与周边电路元件产生结构干涉，能够适配各类成熟的TO-3器件安装布局。在结构细节上，法兰边的平面度经过严格控制，保证与散热片贴合时的接触面积最大化，降低接触热阻；引脚的长度预留了足够的焊接余量，既可以满足不同厚度PCB的穿焊需求，也方便用户根据实际布线需求裁剪引脚长度；金属圆帽的侧壁做了阶梯卷边结构，提升外壳整体的结构强度，避免安装锁紧时出现外壳变形导致密封失效的问题。
